МИНОБРНАУКИ РОССИИ
Воткинский филиал
федерального государственного бюджетного образовательного учреждения
высшего образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М.Т. Калашникова»)
Кафедра «Технология Машиностроения и Приборостроения»
Расчетно-пояснительная записка
по дисциплине: «Метрология, стандартизация, сертификация»
на тему: «Разработать контрольное приспособление для проверки параллельности плоскостей»
Воткинск, 2016
В данной курсовой работе разработано контрольное приспособление для проверки параллельности плоскостей поворотного стола у фрезерного станка. В работе рассмотрен функциональный анализ. Назначены требования точности к рабочим поверхностям. Определение схемы контроля одного из параметров рабочей поверхности. Приведена схема контроля. Произведен проверочный расчет элементов контрольного приспособления и расчет на точность.

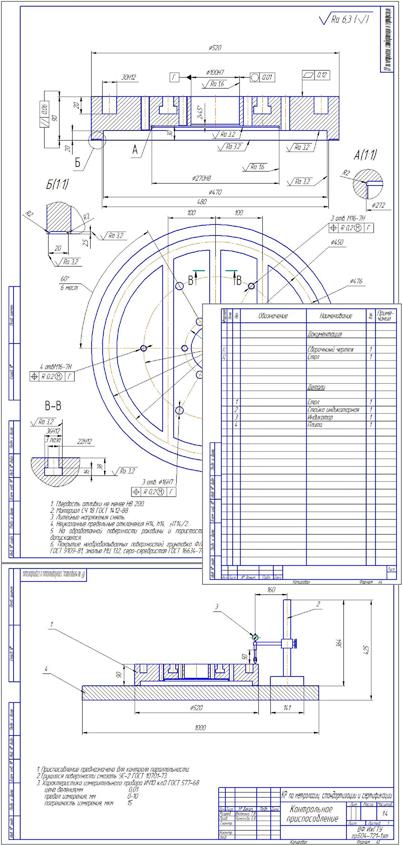

Графическая часть работы содержит чертеж контрольного приспособления и чертеж детали "Стол", спецификацию и пояснительную записку.
Введение 3
1. Служебное назначение детали. 4
2. Функциональный анализ. Назначение требований точности к рабочим поверхностям. 5
3. Определение схемы контроля одного из параметров рабочей поверхности. Схема контроля. 6
4. Общий вид контрольного приспособления 7
5. Расчет на точность. Проверка соблюдения условия измерения 10
6. Проверочный расчет элементов контрольного приспособления 11
Заключение 13
Литература 14
