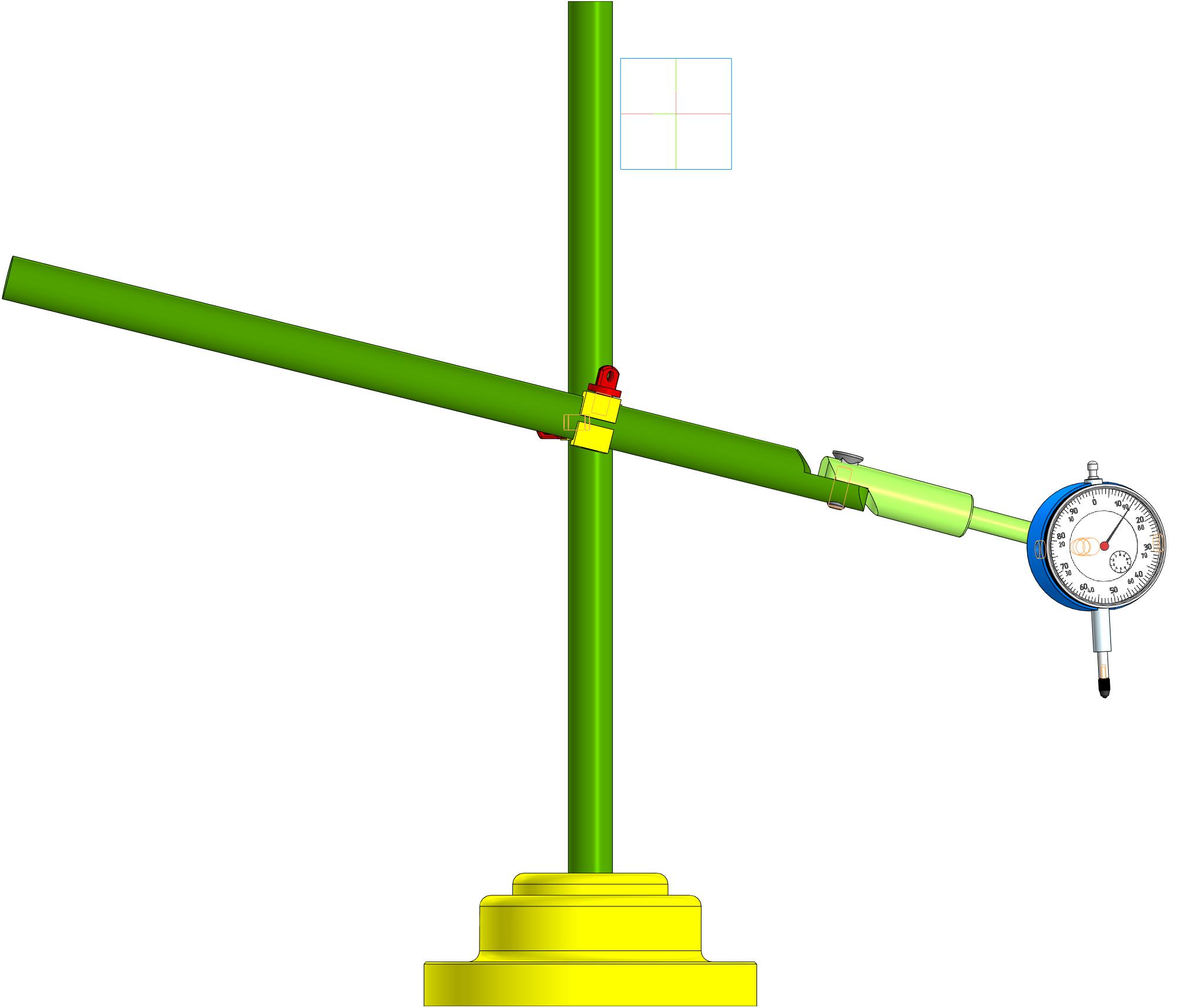

Стойка для часового микрометра

Стойка для часового микрометра разработана с учетом недостатков покупных моделей. Особенностью является поворотная оправка микрометра, которая позволяет дополнительно регулировать индикатор во всех ракурсах:( вертикальный, горизонтальный, радиальный, осевой ) , благодаря чему расширяется возможность производить измерения в труднодоступных местах, что способствует более удобному и точному измерению деталей.

Состав: 3D сборка

Софт: КОМПАС-3D v20

Файлы:
оправка для микрометра.m3d
штанга4.3.m3d
штанга2.m3d
Деталь 2.m3d
Indikator_chasovogo_tipa_ICH-10/
Indikator_chasovogo_tipa_ICH-10/Цыферблат.m3d
Indikator_chasovogo_tipa_ICH-10/Направляющая втулка.m3d
Indikator_chasovogo_tipa_ICH-10/Индикатор часового типа.a3d
Indikator_chasovogo_tipa_ICH-10/Наконечник измерительный.m3d
Indikator_chasovogo_tipa_ICH-10/Стрелка малая.m3d
Indikator_chasovogo_tipa_ICH-10/Измерительный стержень.m3d
Indikator_chasovogo_tipa_ICH-10/Стрелка.m3d
Indikator_chasovogo_tipa_ICH-10/Корпус индикатора.m3d
Indikator_chasovogo_tipa_ICH-10/Стекло.m3d
болт крепления.m3d
платформа.m3d
штанга4.2.m3d
штанга.m3d
Деталь1.m3d
стойка вар 2.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Микрометр МК-25
Рейтинг: 50
Софт: КОМПАС-3D 15
Состав: 3D Сборка
2
10
4
500
Микрометр МК-25
установка для аттестации микрометра
Рейтинг: 20
Софт: AutoCAD 2011
Состав: Функциональная схема, общий ви
0
2
173
960
установка для аттестации микрометра

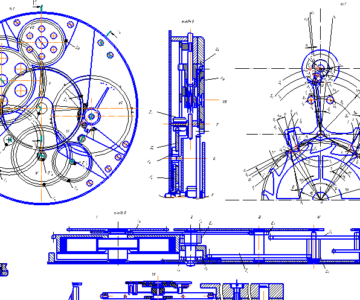

Часовой механизм
