Поворотный стол с храповым механизмом

Тверской государственный Технический Уневерситет
Кафедра Технология и Автоматизация Машиностроения
Курсовой проект по дисциплине "Автоматизация Производственных процессов"

В данном проекте конструируется автоматизированный поворотный стол с храповым механизмом для передачи роботом на фрезерный станок детали "полумуфта"

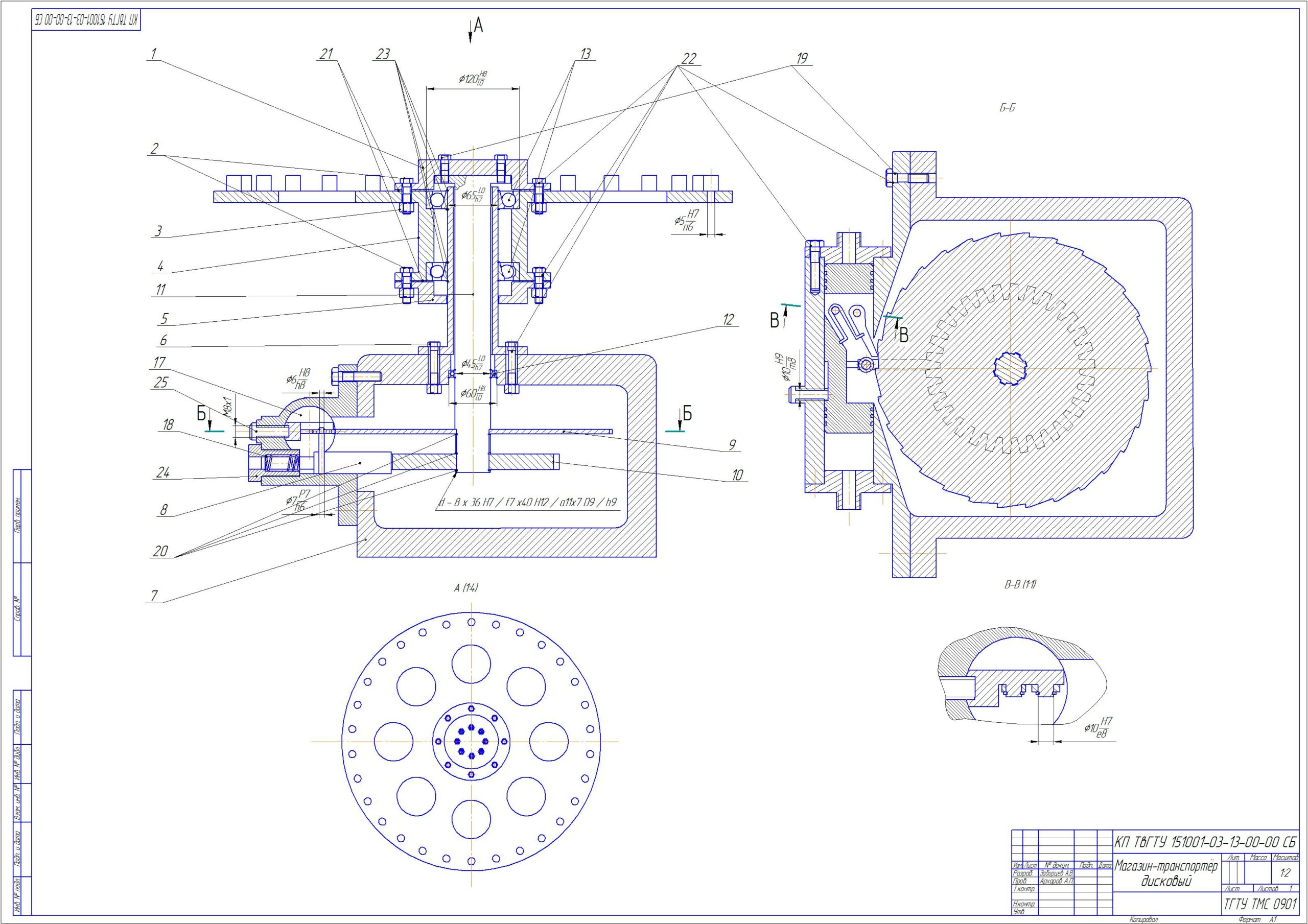

Состав: Сборочный чертёж Поворотного стола с храповым механизмом. Общий вид робото-технического комплекса, Полумуфта Рабочий чертёж, Полумуфта 3D, Расчёт храпового механизма стола, операционный эскиз обработки полумуфты, Циклограмма, пз Язык документа

Софт: КОМПАС-3D SP2

Сайт: www

Каталог / Автоматизация / Поворотный стол с храповым механизмом

Просмотр файлов
Поворотный стол\ПЗ.docx
Поворотный стол\полумуфта 3D.m3d
Поворотный стол\полумуфта чертёж.cdw
Поворотный стол\ртк.cdw
Поворотный стол\Сборочный чертёж стола.cdw
Поворотный стол\Спецификация 1.spw
Поворотный стол\Спецификация 2.spw
Поворотный стол\Титульник.docx
Поворотный стол
