Проектирование трубчатого магазинного загрузочного устройства

0
108
692
5
0
100

Брянский государственный технический университет
Кафедра «Автоматизированные технологические системы»
Курсовая работа по дисциплине «Системы автоматизированного управления»
На тему: "проектирование трубчатого магазинного устройства"
Брянск 2015

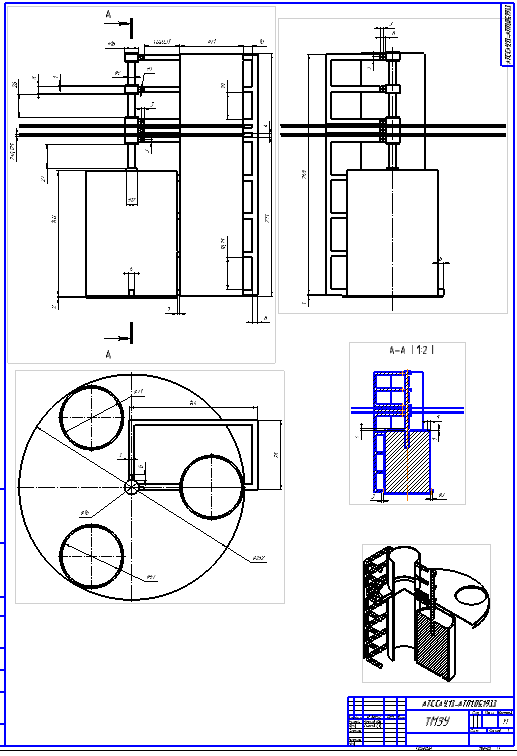

Спроектировано трубчатое магазинное загрузочное устройство для накопления и поштучной выдачи заготовок Ø65 мм и длинной 8мм с отсекателем вращательного принципа действия. Разработана система управления частотой вращения электродвигателя привода отсекателя.
