Рабочие чертежи разработаны в соответствии с действующиминормами, правилами и стандартами.
Объектом автоматизации является площадка "ХХХ".
Схемой автоматизации предусматривается:
- контроль температуры на трубопроводе;
- измерение температур емкости ЕД-1;
- контроль давления на трубопроводе;
- контроль уровня ёмкостях;
- контроль расхода свежего масло на входе резервуара;
- сигнализация протока на входе фильтров и на входе теплообменника;
- местное измерения давления и температуры в характерных точках технологического процесса.
Управление насосами конденсата и насосами пластовой воды. Управление насосами может осуществляться кнопками по месту, дистанционно с ящиков управления насосами и автоматически со шкафа автоматизации.
Сигналы ввода/вывода управления насосами следующие:
- (DO) управление насосами "Пуск/Стоп";
- (DI) сигнализация "Насос включен";
- (DI) сигнализация "Неисправност";
- (DI) сигнализация управление "Местное/Дистанционное".
Вся информация от датчиков поступает на регистратор расположенный в существуюшей операторную. Регистратор предназначен для измерения, регулирования и регистрации температуры и других неэлектрических величин (температура, уровня, давления, расход и других), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.
Прибор используются в различных технологических процессах в энергетике, металлургической, химической, нефтехимической, газовой и других отраслях промышленности.
Регистратор является микропроцессорным переконфигурируемым потребителем прибором с параллельной обработкой сигналов по всем измерительным каналам. Проектом предусматривается до 20 универсальных входных аналоговых каналов и дискретными входами до 10 каналов для возможности применения управления и сигнализация необходимых параметров на верхний уровень АСУТП.
Результаты измерений отображаются на цветном сенсорном дисплее 5,7 дюймов в виде чисел (таблиц),графиков, гистограмм, стрелочных индикаторов. Управление режимами работы регистратора и конфигурирование осуществляется посредством сенсорной панели монитора или с помощью USB-мыши и USB-клавиатуры, которые можно подключить через расположенный на лицевой или задней панели прибора USB-разъем. Встроенное программное обеспечение делает возможным сложную обработку значений логических каналов с помощью логических и математических функций, включая интегратор.
Для подключения приборов предусмотрены кабели КВВГ и КВБбШв медными жилами 1,5 mm². Кабели прокладываются в трубе под заливку бетоном и далее существуюшей эстакаде до существуюшей операторной.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Пункт автомобильного слива газоконденсата (автоматизация насоса автоналива ёмкости)
Пункт автомобильного слива газоконденсата (автоматизация насоса автоналива ёмкости)
0
0
5
0
0
200

Сообщить о проблеме
Автор
Дата
19.10.2025
Язык
Русский
Состав

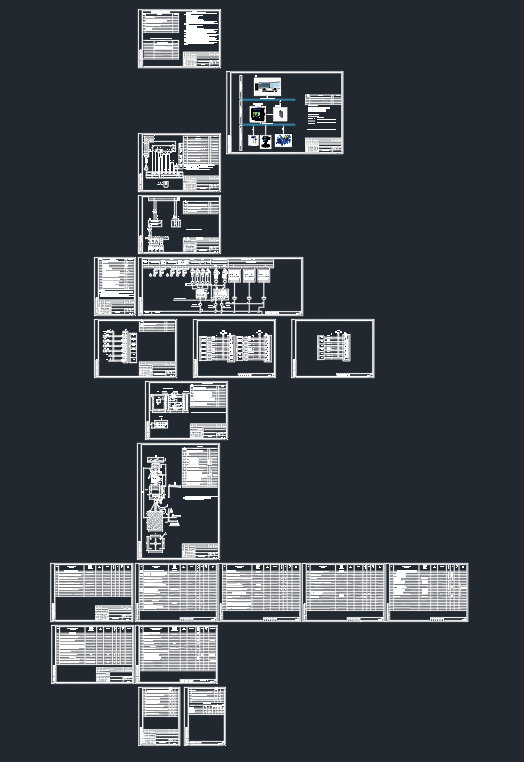

Общие данные Схема структурная Схема электрическая принципиальная управления насосов Схема электрическая принципиальная питания Схема соединений внешних проводок Схема электрическая принципиальная подключения PМT19 Шкаф автоматики. Общий вид 1:10 Установочный чертеж стойки для устройства заземления Спецификация оборудования изделий и материалов Спецификация на щиты Ведомость объемов строительных и монтажных работ
