Разработка и исследование автоматизированного электропривода постоянного тока

Севастопольский государственный университет
Кафедра приборных систем и автоматизации технологических процессов
Курсовая работа по дисциплине "Автоматизированный электропривод"
На тему: "Разработка и исследование автоматизированного электропривода постоянного тока"
Севастополь 2016

Курсовая работа посвящена моделированию и синтезу автоматизированного электропривода (АЭП) постоянного тока. Конечным этапом курсовой работы является разработка конструкции электропривода и его электрической принципиальной схемы.

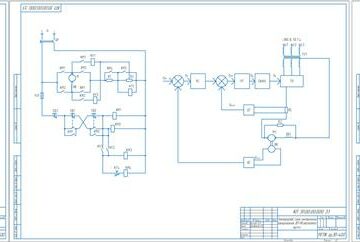

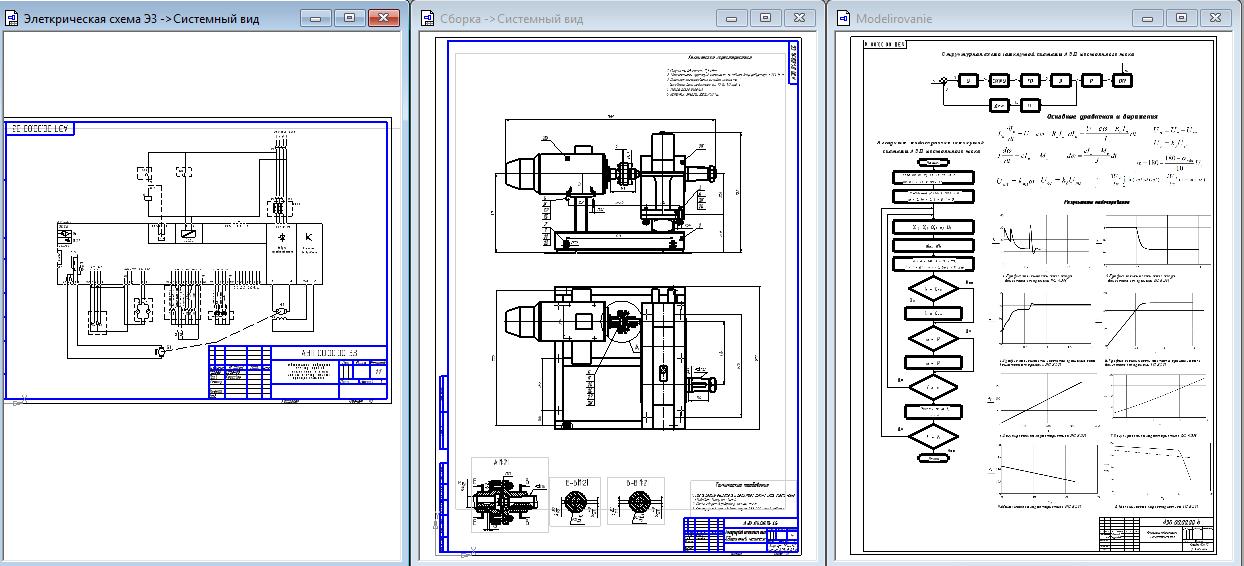

В состав графической части курсовой работы входят 3 листа: на первом листе формата А1 выполнен сборочный чертеж электропривода (состоящего из двигателя, редуктора, муфты и основания); на втором листе формата А1 представляется структурная схема, алгоритм моделирования, графики переходных процессов, механические и регулировочные характеристики; на третьем листе формата А2 изображается схема электрическая принципиальная. Пояснительная записка содержит 24 листа, 11 иллюстраций, 9 таблиц.

Основная характеристика привода:
1. Электродвигатель постоянного тока типа 2ПН132МГУХЛЧ. Номинальная мощность P = 2.5 кВт;
2. Двухступенчатый цилиндрический редуктор типа Ц2У-250 . Передаточной число i = 10;
3. Максимальный крутящий момент на выходном валу привода M = 621 Н*м;
4. Упругая втулочно-пальцевая муфта (по ГОСТ 21424 -93) для соединения соосных валов при передаче вращающего момента от 6.3 до 16 000 Н*м

СОДЕРЖАНИЕ:
ВВЕДЕНИЕ
1 РАССЧЕТ МЕХАНИЧЕСКОЙ СИСТЕМЫ АЭП
1.1 Выбор электродвигателя
1.2 Выбор редуктора
1.3 Выбор муфты
1.4 Выбор основания
1.5 Расчет приведенного момента инерции
1.6 Техническое описание электропривода
2 МОДЕЛИРОВАНИЕ РАЗОМКНУТОЙ СИСТЕМЫ АЭП
3 МОДЕЛИРОВАНИЕ ЗАМКНУТОЙ СИСТЕМЫ АЭП
4 РАЗРАБОТКА ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ СХЕМЫ
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Состав: Электропривод постоянного тока(СБ), Схема электрическая принципиальная (Э3), Лист моделирования(И), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Автоматизация / Разработка и исследование автоматизированного электропривода постоянного тока

Аавтоматизированный электропривод\Сборка.cdw
Аавтоматизированный электропривод\Спецификация 1.cdw
Аавтоматизированный электропривод\Спецификация 2.cdw
Аавтоматизированный электропривод\Элеткрическая схема Э3.cdw
Аавтоматизированный электропривод\ПЗ АЭП.docx
Аавтоматизированный электропривод\Modelirovanie.frw
Аавтоматизированный электропривод
