Разработка правильно-разматывающего устройства раскройного комплекса

УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Машиностроительный факультет
Кафедра “Материаловедение и обработка металлов давлением”
Курсовой проект по дисциплине «Автоматизация, робототехника и гибкие производственные системы кузнечно-штамповочного производства»
На тему: "Разработка правильно-разматывающего устройства раскройного комплекса"
Ульяновск 2019

Основные данные устройства:
Размеры ленты, мм.: ширина 150-1000мм.,
толщина 1- 2 мм.
Скорость правки: 10- 50 м/ мин.;
Количество валков: правильных -9,
тянущих – 4.

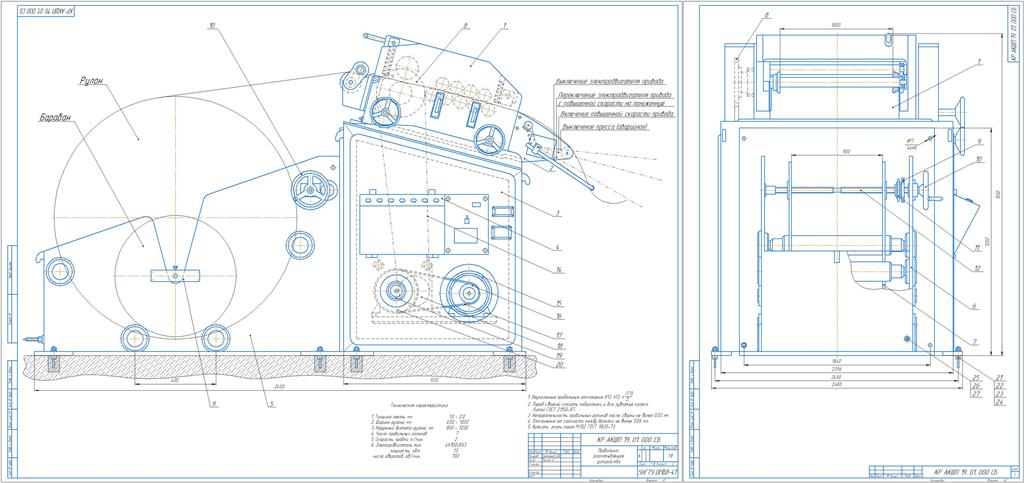

В курсовой работе представлено правильно – разматывающее устройство раскройного комплекса. Произведён расчёт основных параметров привода, захватного органа, разматывающего и правильного устройства. Разработаны: циклограмма, кинематическая и структурная схемы правильно – разматывающего устройства. Получена необходимая мощность электродвигателя для работы правильно – разматывающего устройства – 1.5 кВт.

Введение……………………………………………………………………………5
1. Анализ научно-технической информации по разработке правильно-разматывающего устройства раскройного комплекса.............................................6
2. Описание конструкции и принципа действия правильно-разматывающего устройства…………………………………………………………………………..13
3. Кинематическая схема правильно-разматывающего устройства...............17
4. Циклограмма работы правильно разматывающего устройства…………18
5. Расчет правильно- разматывающего устройства………………………….19
Заключение……………………………………………………………….................27
Список литературы…………………………………………………………………28
Приложение…………………………………………………………………………29
