Реконструирование электрической подстанции в соответствии с перспективой увеличения потребления электроэнергии в регионе Белгородской области

Белгородский ГАУ
кафедра электрооборудования и электротехнологии в АПК
Дипломная работа на тему: "Реконструирование электрической подстанции в соответствии с перспективой увеличения потребления электроэнергии в регионе Белгородской области"
2014 год

В работе рассмотрены вопросы реконструирования электрической части подстанции «Шахово». В разделе 2 рассмотрены варианты разработки однолинейных схем и конструктивные исполнения подстанций. В 3 разделе рассмотрены методы испытания трансформаторного масла, а так же его полный анализ. Кроме того рассмотрен вопрос релейной защиты на реконструируемой подстанции. В 4 разделе дано общее описание охраны труда на производстве и анализ вредных и опасных факторов. В экономической части представлено сетевое планирование строительства и монтажа подстанции.
Пояснительная записка содержит 76 страниц печатного текста, 4 таблицы, 11 рисунков. Графическая часть содержит 9 листов.

Состав: Географическое расположение подстанции в энергосистеме, Грозозащита оборудования, ЗРУ в модульном здании, Однолинейная схема соединения подстанций, ОРУ ячейки,Упрощенная однолинейная схема энергосистемы, Установка для определения качества трансформаторного масла, Шкаф основной защиты трансформатора. Схема электрическая принципиальная, Эффективность проекта Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Автоматизация / Реконструирование электрической подстанции в соответствии с перспективой увеличения потребления электроэнергии в регионе Белгородской области

Заключение.doc
Раздел 1.doc
Раздел 2.doc
Раздел 3.doc
Раздел 4.doc
Раздел 5.doc
Содержание.doc
Список источников.doc
Листы\Ведомость диплома .cdw
Листы\Географическое расположение подстанции в энергосистеме.cdw
Листы\Грозозащита оборудования.cdw
Листы\ЗРУ в модульном здании.cdw

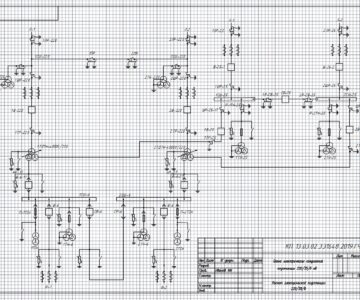

Листы\Однолинейная схема соединения подстанций.cdw
Листы\ОРУ ячейки.cdw
Листы\Упрощенная однолинейная схема энергосистемы.cdw
Листы\Установка для определения качества трансформаторного масла.cdw
Листы\Чертеж 3.cdw
Листы\Чертеж.cdw
Листы\Чертеж2.cdw
Листы\Шкаф основной защиты трансформатора
Листы\Эффективность проекта.cdw
Аннотация.doc
Введение.doc
Листы
