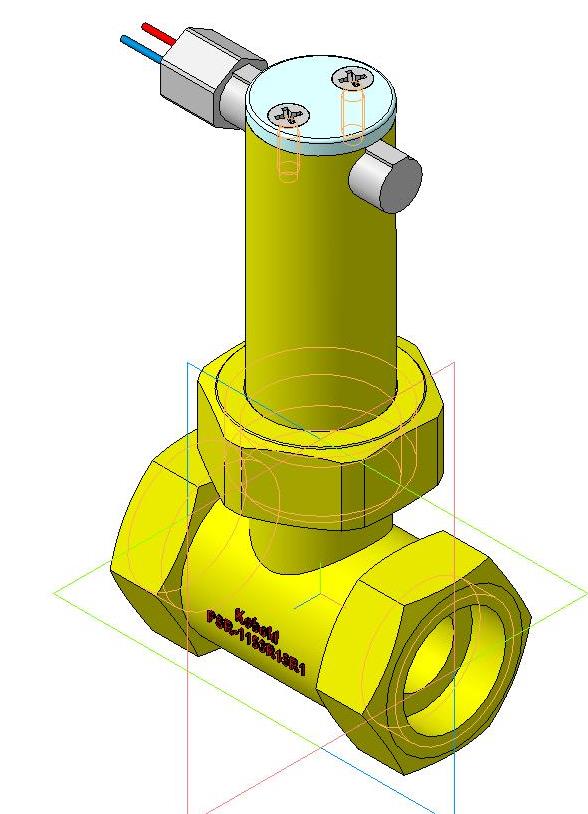

Реле потока Kobold PSR-1115R15R1

Реле потока с дисковым дефлектором PSR/PSE (KOBOLD)

Приборы поставляются с регулируемым ограничительным переключателем. Для мониторинга разрешены только жидкости с низкой степенью вязкости, совместимые с выбранным материалом. При использовании жидкостей более высокой вязкости появятся большие отклонения в указанном диапазоне.
Приборы относительно нечувствительны к загрязнениям, однако большие частицы могут блокировать затвор, что приведет к ошибочным сигналам тревоги; например, ферритовые частицы могут оседать на магните и привести к сбоям в работе. В случае сомнений, пожалуйста, свяжитесь с производителем.
Принцип работы
Устройства контроля потока KOBOLD серий PSE и PSR используются там, где необходимы экономичные и надежные приборы. В зависимости от скорости потока перегородка отклоняется и двигает постоянный магнит через балансир в переключаемый диапазон язычкового магнитоуправляемого контакта, установленного снаружи прибора.
Плоская пружина, которая также используется для поддержки балансира, толкает перегородку в исходное положение при отсутствии потока. Перегородки устройств измерения потока KOBOLD поставляются в полностью собранном виде с номинальным размером 40 или, для труб большего номинального размера, - поставляется без длины труб для прямого соединения со стандартными Т-образными частями. Уплотнение осуществляется при помощи политетрафторэтиленовой ленты.

Материал Нержавеющая сталь, латунь
Вода PSR: 2.3 - 4.7 л/мин ... 47.6 - 67.2 л/мин
PSE: 68 - 90 л/мин ... 383 - 533 л/мин
tmax 110 °C
pmax 100 бар
Соединение G 1/4...1+1/2, 1/4...1-1/2 NPT внутренняя резьба
