Назначение: Приборы ВСГ, ВСХ предназначены для коммерческого учета расхода горячей и холодной воды. Их установка на вводе объекта позволяет наладить учет потребления, рационально использовать воду и сберегать средства потребителя.
Способ установки: Счетчики воды типа ВСХ, ВСГ предназначены для установки на горизонтальном участке трубопровода, с прямым участком 5 Dy до счетчика и 1 Dy после счетчика для Dy 50—250 (Dy — диаметр условного прохода). Прямые участки трубопровода перед счетчиками Dy 15—40 мм не требуются, если они монтируются с комплектом поставляемых заводом-изготовителем присоединителей специальной конструкции.
Устройство: Крутящий момент, создаваемый потоком воды от турбинки (крыльчатки), посредством магнитных полу муфт передается на счетный механизм, снабженный роликовым и стрелочными индикаторами.
- Главная -
- Чертежи -
- Автоматизация и управление -
- Счетчик воды DN80 ВСГ, ВСХ Фланцевый 3D Модель

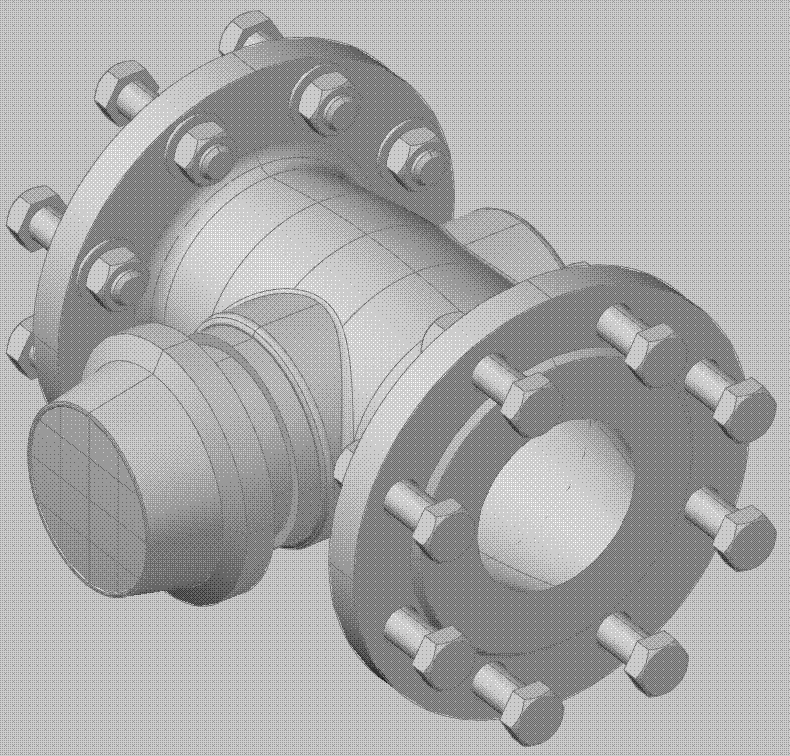

Счетчик воды DN80 ВСГ, ВСХ Фланцевый 3D Модель
