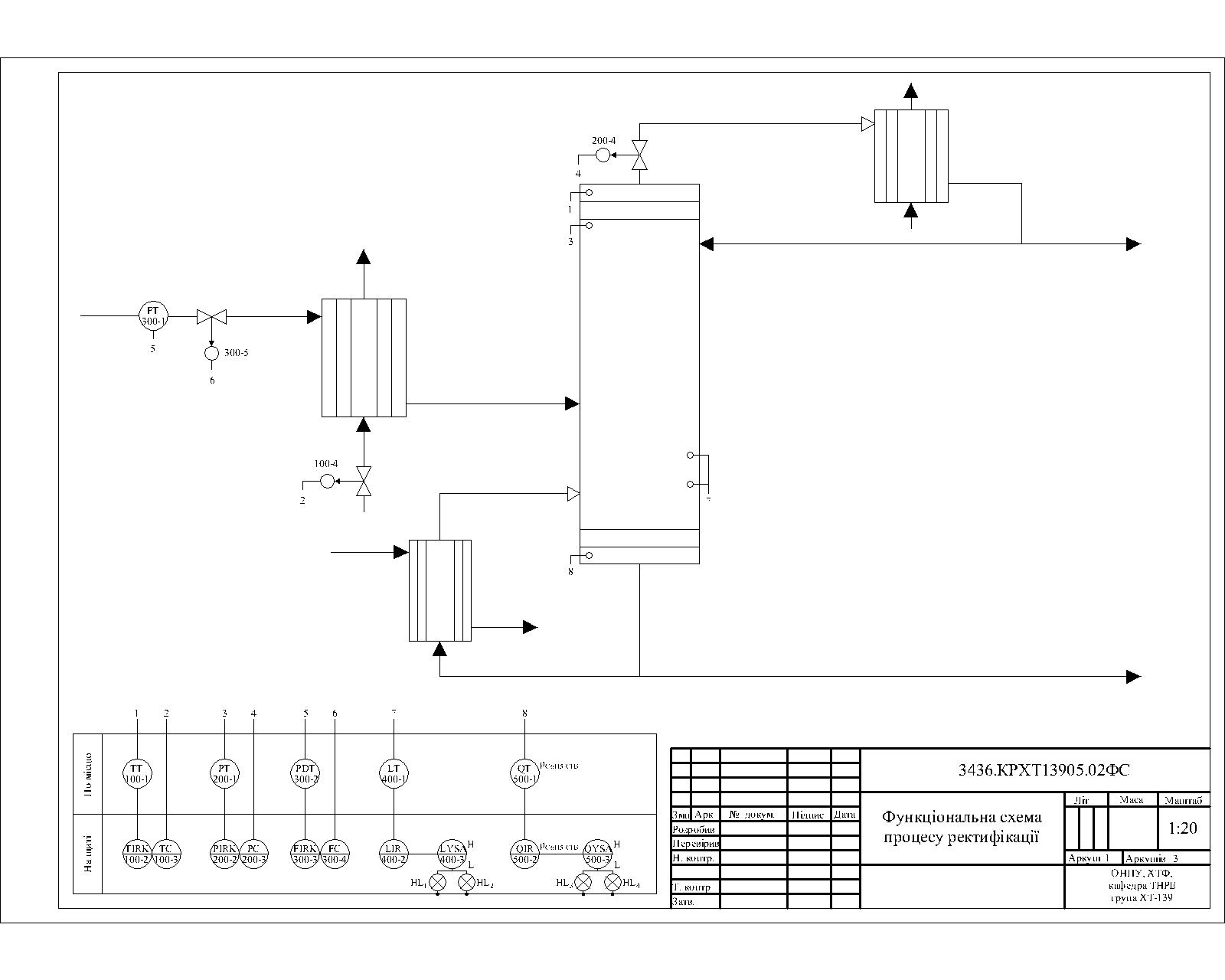

Схема автоматизации процесса ректификации смеси бензол-толуол

ОНПУ, кафедра ТНРіЕ, Контроль та керування хіміко – технологічними процесами, Схема автоматизації, 2016

Для автоматизации в данной работе было выбрано процесс ректификации бензола - толуол. В качестве объекта автоматизации была выбрана схема процесса ректификации бензола - толуол. Для этой схемы была выбрана пять параметров, по которым была проведена автоматизация:
 регулирования температуры в колонну ректификации;
 регулирования давления в ректификационной колонне;
 регулирования расхода смеси в подогреватели;
 сигнализация уровня в ректификационной колонне;
 измерения плотности толуола в ректификационной колонне.

ВСТУП 3
1 ВИБІВ І ОБГРУНТУВАННЯ СИСТЕМИ ПРИЛАДІВ І ЗАСОБІВ АВТОМАТИЗАЦІЇ 5
2 ОПИС СХЕМИ АВТОМАТИЗАЦИІЇ 7
2.1 Опис схеми ректифікації суміші бензол – толуол 7
2.2 Визначення об’єму автоматизації виробництва 9
2.3 Прилади, що використовуються в схемі. Їх коротка характеристика 10
2.4 Короткий опис роботи розроблених схем контролю і регулювання 15
2.4.1 Регулювання температури у ректифікаційній колоні 15
2.4.2 Регулювання тиску у ректифікаційній колоні 15
2.4.3 Регулювання витрат суміші у ректифікаційній колоні 16
2.4.4 Контроль та сигналізація рівня суміші у ректифікаційній колоні 16
2.4.5 Контроль та сигналізація густини толуолу в ректифікаційній колоні 17

Состав: Пояснювальна записка, Ттехнологічна схема, спеціфікація Язык документа

Софт: AutoCAD 2016
