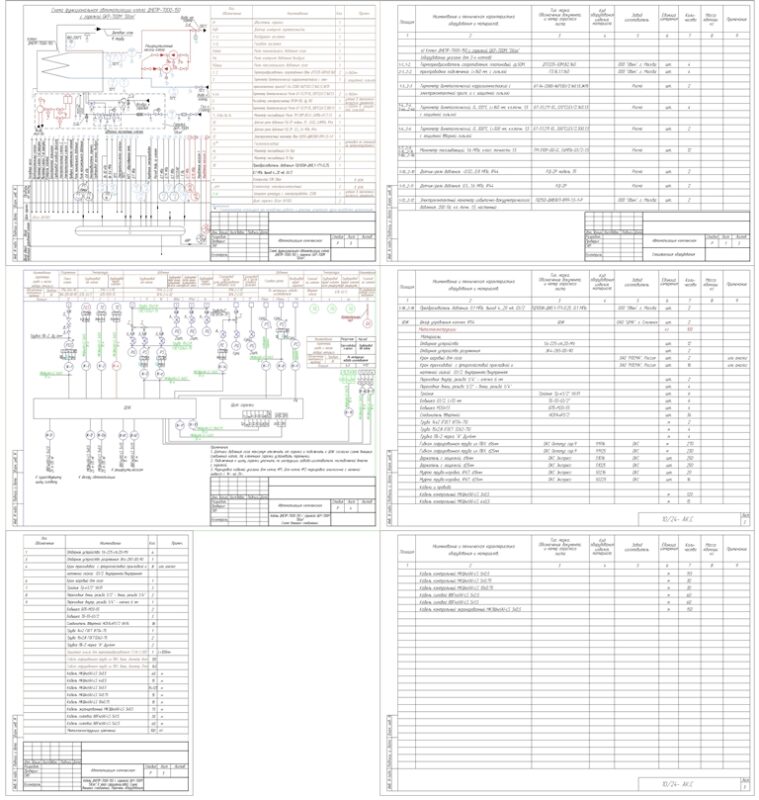

1. Автоматизация водогрейных котлов ДНЕПР-7000-150 с существующими горелками GKP-700M "Oilon".
Автоматизация котла предусматривает контроль над рабочими параметрами котла ДНЕПР-7000-150 с существующей горелкой GKP-700M "Oilon", автоматическое управление работой котла (пуск, останов, аварийный останов котла, модулируемое регулирование теплопроизводительности горелочного устройства по температуре теплоносителя на выходе из котла), а также формирование и выдачу сигнала "Авария котла" на шкаф автоматизации ШАК.
1.1. Контроль рабочих параметров.
Средства теплотехнического контроля обеспечивают непрерывное измерение следующих параметров:
- Давление газа перед горелкой;
- Давление воздуха в смесительной камере горелочного устройства;
- Разрежение в топке котла;
- Давление воды на входе и выходе котла;
- Температура уходящих газов;
- Температура воды на входе и выходе котла.
- Расход воды через котел.
1.2. Защита оборудования.
Предусмотрена установка шкафа управления котлом ШУК с контроллером с дисплеем Овен для управления работой котла и горелки. Шкаф управления котлом ШУК совместно с автоматикой горелки предусматривает прекращение подачи топлива на горелку при возникновении следующих аварийных ситуаций:
- Понижение или повышение давления газообразного топлива перед горелкой;
- Понижение давления воздуха перед горелкой;
- Негерметичность газовых клапанов;
- Понижение разряжения/давления в топке;
- Погасание факела горелки;
- Повышение или понижение давления воды на выходе из котла;
- Повышение температуры воды на выходе из котла;
- Превышение допустимой концентрации СО в помещении котельной (отключение с верхнего уровня);
- Превышение допустимой концентрации СН4 в помещении котельной (отключение с верхнего уровня);
- Пожар в котельной (отключение с верхнего уровня);
- Исчезновение электропитания.
1.3. Сигнализация.
Шкаф управления котлом ШУК обеспечивает световую сигнализацию:
- Наличия напряжения на приборах управления и защиты котла;
- Котел в работе;
- Остановки котла (при срабатывании аварийной защиты).
Информация о причинах остановки котла выводится в текстовом виде на дисплей контроллера шкафа.
1.4. Автоматическое управление и регулирование.
Шкаф управления котлом ШУК обеспечивает автоматическое выполнение следующих операций:
- Пуск котла по команде оператора;
- Останов котла по команде оператора;
- Старт-стоповый режим работы котла при достижении заданного значения температуры воды на выходе из котла;
- Аварийный останов котла при отклонении контролируемых параметров за установленные значения (После аварийного останова котла предусмотрен пуск котла только после устранения неисправности и съема аварийного сигнала);
- Управление рециркуляционными насосами котла (с обеспечением функции АВР);
- Модуляционное регулирование теплопроизводительности горелочного устройства по температуре воды на выходе из котла. Для модулируемой горелки применяется регулятор температуры в щите горелки.
