Схема управления приводом ленточного конвейера SIEMENS

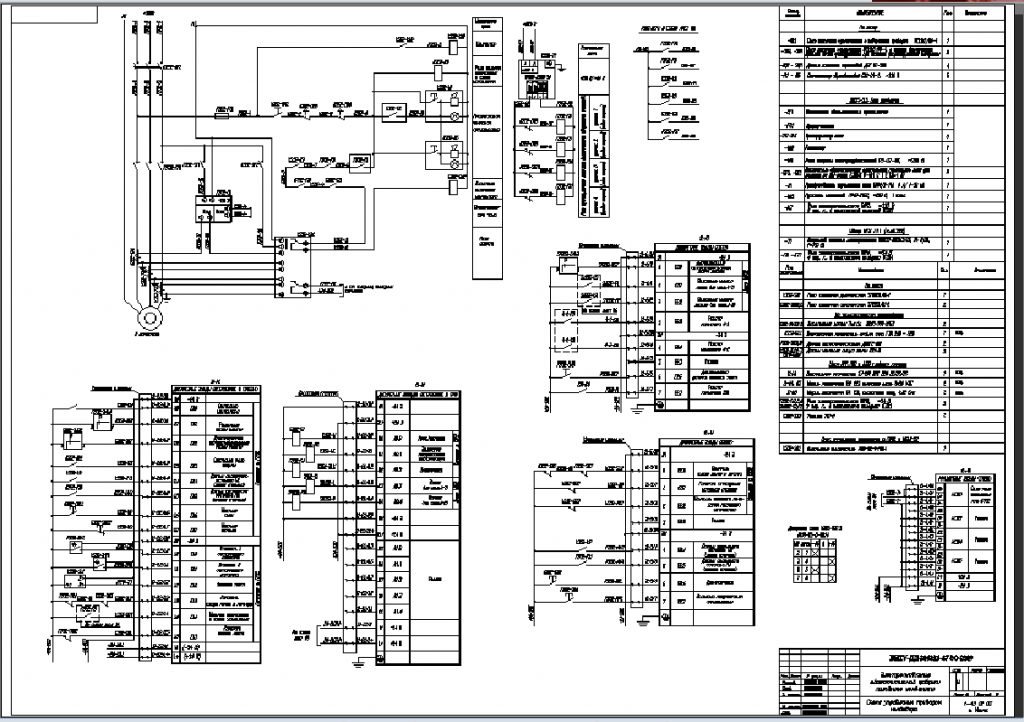

На листе графической части приведена схема управления приводом конвейера № 352, построенная с применением микропроцессорного контроллера SIEMENS. Так же схема управления включает в себя ряд датчиков по средствам, которых контролер отслеживает параметры работы и безопасной эксплуатации конвейера, а так же осуществляется технологическая блокировка с совместно работающим оборудованием. Информация о работе конвейера выводится на экран ЭВМ в операторной, что позволяет оператору фабрики централизованно осуществлять мониторинг работы оборудования и оперативно вносить необходимые изменения в технологический процесс.
Микропроцессорный контроллер SIEMENS включает в себя аналоговые и дискретные входы и модули расширения: дискретные – EM 221 и аналоговые – EM 231. Питание контролера и модулей расширения осуществляется через преобразователь ВИП50-220AC 24DC/
Через дискретные входы встроенные в контролер ведётся контроль следующих параметров:
- состояние контактора;
- режимы работы;
- состояние реле защиты;
- датчики аварийного останова;
- пуск и стоп по месту;
- скорость отклоняющего барабана;
- забивка течки;
- контроль схода ленты;
- наличие напряжения в схеме управления;
- контроль обрыва ленты.
Через дискретные выходы встроенные в контролер ведётся управление следующими операциями:
- пуск и стоп конвейера;
- включение предпусковой сигнализации;
- блокировка с совместно работающим технологическим оборудованием.
Через дискретные входы модулей расширения EM 221 ведётся контроль следующих параметров:
- блокировка с совместно работающим технологическим оборудованием;
- контроль схода ленты у натяжной станции;
- контроль ограждения натяжной станции;
- датчики аварийного останова у натяжной станции;
- деблокировка;
- проверка предпусковой сигнализации.
По средствам аналогового модуля расширения EM 231, через преобразователь тока, ведётся контроль тока в цепи питания приводного двигателя.
Управление контактором К352-КМ1 осуществляется на напряжении 220 В. В схему входят следующие элементы:
- контактор;
- реле наличия напряжения в схеме управления;
- сигнализатор звукосветовой предпусковой сигнализации;
- пускатель включения контактора;
- преобразователь тока;
- реле защиты;
- контакты блокировочных реле;
- кнопки управления на местных постах;
- предохранители и автоматы.
Применение микропроцессорных контролеров позволяет значительно упростить схему управления и технологических блокировок с совместно работающим оборудованием, обезопасить обслуживающий персонал от поражения электрическим током (питание всех датчиков осуществляется на напряжение 24 В), а так же централизованно вести контроль всех параметров работы оборудования и вносить необходимые изменения в режиме реального времени по средствам ЭВМ.

Состав: электрическая схема управления Язык документа

Софт: AutoCAD
