Щит распределительный АВР

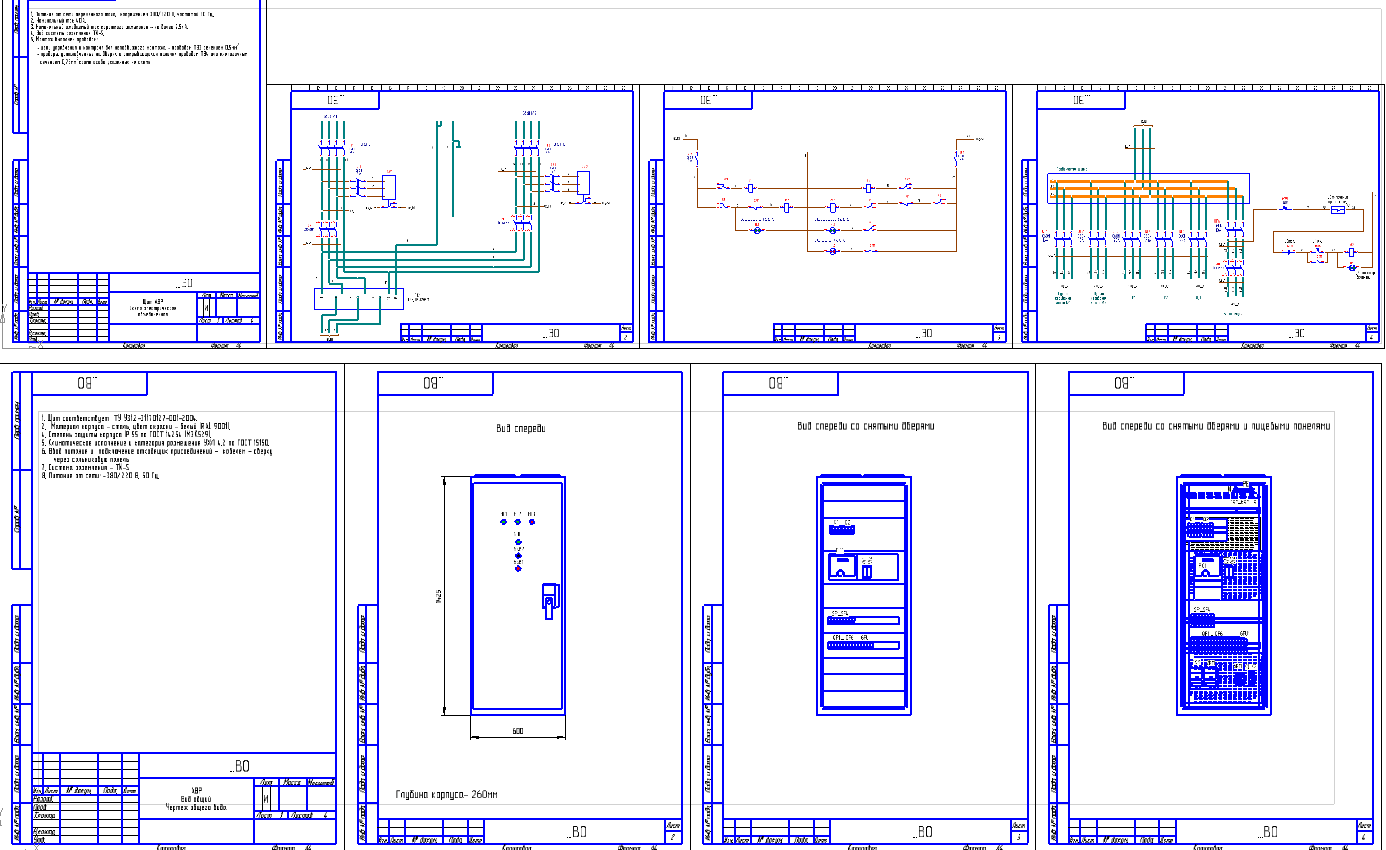

ГРЩ, схема, общий вид.
Разработка электрической схемы объединенной. 1. Питание от сети переменного тока, напряжением 380/220 В, частотой 50 Гц. 2. Номинальный ток 40А. 3. Номинальный ожидаемый ток короткого замыкания - не более 7,5кА. 4. Вид системы заземления TN-S.
Разработка плана расположения оборудования в щите.
1. Щит соответствует ТУ У31.2-31170127-001-2004.
2. Материал корпуса - сталь, цвет окраски - белый (RAL 9001).
4. Степень защиты корпуса IP 55 по ГОСТ 14254 (МЭК529).
5. Климатическое исполнение и категория размещения УХЛ 4.2 по ГОСТ 15150.
6. Ввод питания и подключение отходящих присоединений - кабелем - сверху
через сальниковую панель
7. Система заземления - TN-S
8. Питание от сети: ~380/220 В, 50 Гц.

Состав: Вид общий (ВО), Схема электрическая объединенная (ЭО) Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Автоматизация / Щит распределительный АВР

АВР\АВР ВО.cdw
АВР\АВР схема.cdw
АВР
