Шкаф автоматики служит для управления технологическим оборудованием, сбором информации о состоянии датчиков и испольнительных устройств, а также
удаленной передачи данных и управления объектом из помещения диспетчерской.
Система позволяет управлять 4-мя задвижками с электроприводами, осуществляет контроль и управление за н/с WILO SK-712.
В шкафу управления установлен программируемый логический контроллер Modicon M221 вместе с модулями расширения входов, цветной сенсорный дисплей оператора для отображения информации об объекте. Контроллер имеет интерфейс Ethernet TCP/IP для связи с системой диспетчеризации (сервер).
Связь с установкой повыщения давления WILO SK-712 осуществляется посредством цифровой шины Modbus RTU.
Каждая задвижка имеет переключатель режима работы:
-Мест.
-Дист.
В местном режиме управление осуществляется с кнопок на двери шкафа управления, управление от диспетчера заблокированно. В дистанционном режиме возможно управление задвижкой как с сенсорной панели на двери шкафа, так и из помещения диспетчерской (при наличии канала связи).
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Шкаф диспетчеризации насосной станции
Шкаф диспетчеризации насосной станции
0
0
61
2
0
20


Сообщить о проблеме
Автор
Дата
19.03.2025
Язык
Русский
Состав

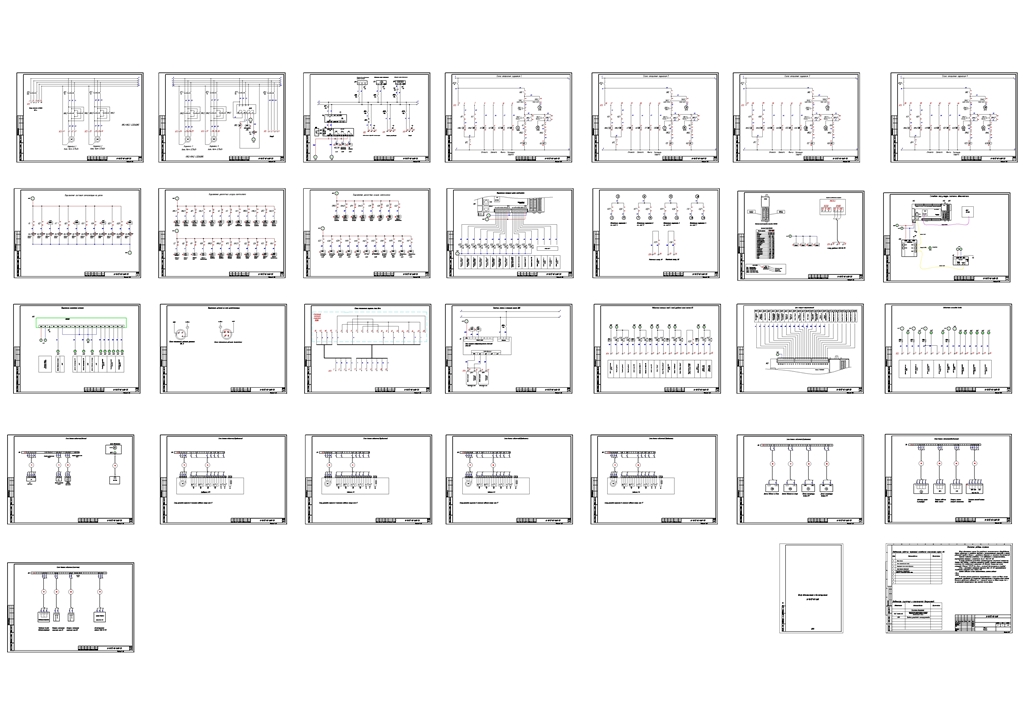

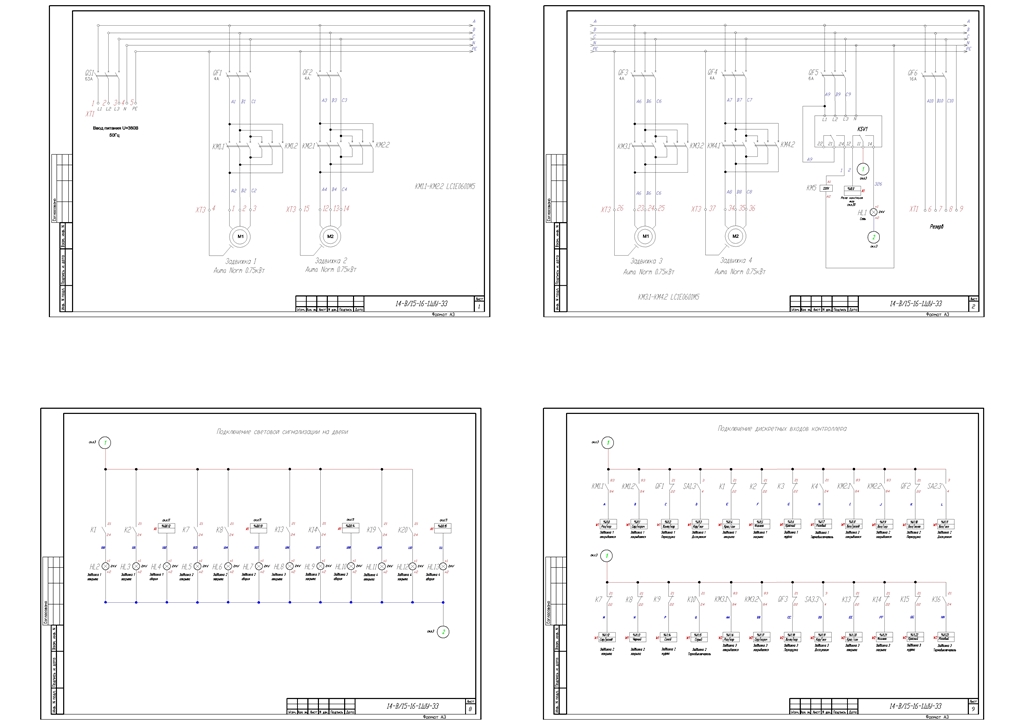

Схема электрическая принципиальная для шкафа автоматики
