Система автоматического управления на основе ПЛК ОВЕН ПЛК63

Учреждение образования “Брестский государственный технический университет”
Кафедра автоматизации технологических процессов и производств
Курсовой проект по дисциплине “Технические устройства автоматизации”
на тему “Система автоматического управления на основе ПЛК”
Брест 2019

Исходные данные: выключатель кнопочный 1 шт., выключатель конечный бесконтактный 3 шт., асинхронный двигатель 22 и 15 кВт, пневмоклапана – 6 штук, электро-нагреватель с тиристорным управлением и трехфазной сетью – 1 шт.,

Выбраны дискретные датчики, исполнительные устройства и программируемый логический контроллер, реализующие технологический процесс.
Курсовой проект выполнен с использование текстового редактора Microsoft Office Word 2016, схемы электрические принципиальные и пе-чатные платы выполнены с помощью Microsoft Office Visio 2016.
Для расчётов использовались программы: Microsoft Office Excel 2016, приложение «Калькулятор».

СОДЕРЖАНИЕ

Реферат………………………………………………….....……..…...
Содержание……………………………….…………….....……..…..
Обоснование и выбор ПЛК, его описание…………………….........
Разработка структурной схемы …………………………………….
Разработка функциональной схемы ………………………………..
Выбор датчиков для измерения параметров техпроцесса ………..
Выбор исполнительных устройств ………………………………...
Выбор промежуточных элементов автоматики …………………..
Выбор аппаратуры защиты …………………………………………

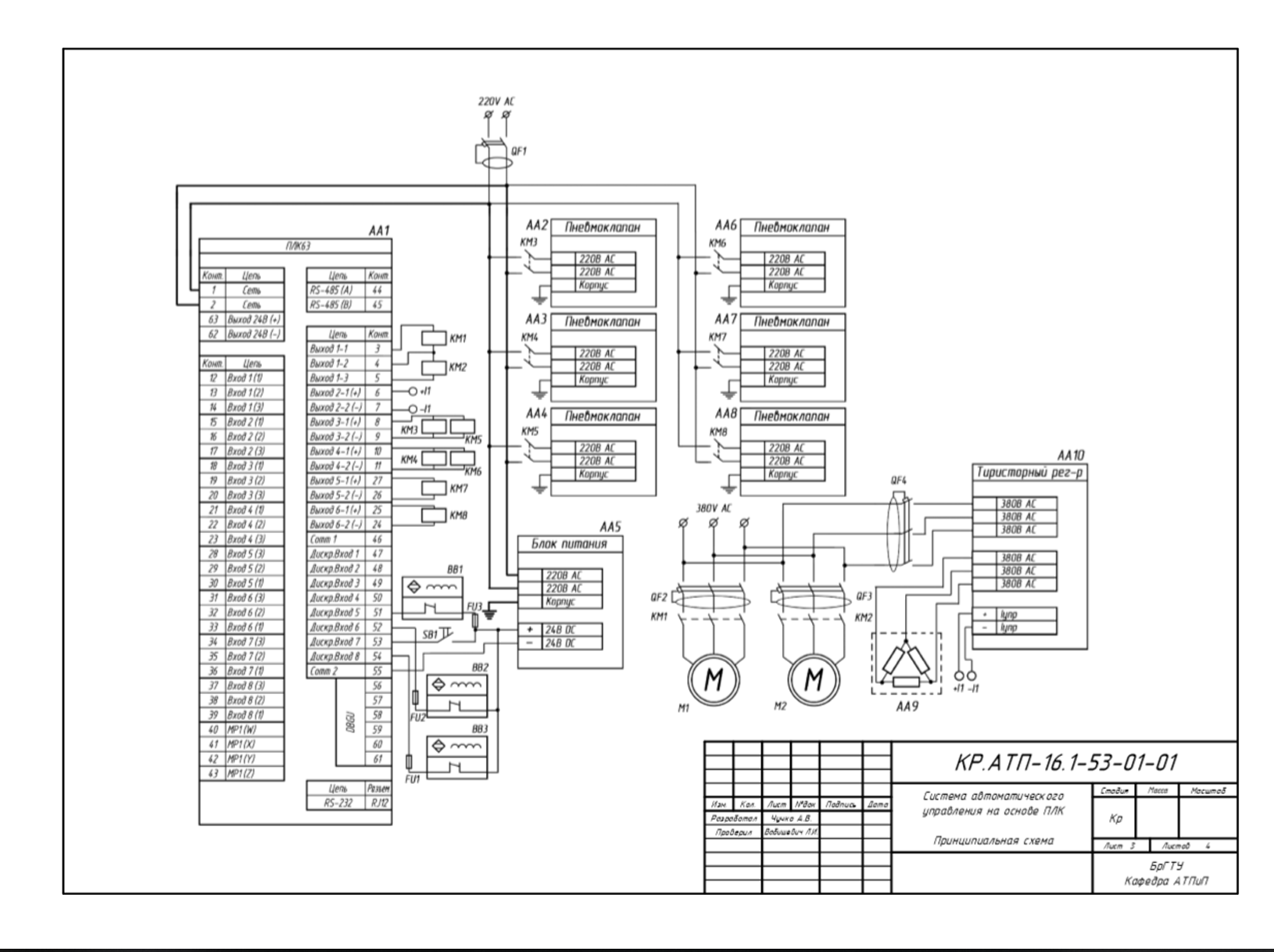

Разработка принципиальной схемы ………………………………..

Нам необходим ПЛК, у которого есть минимум 4 дискретных входа, 8 дискретных выходов и один аналоговый выход. Так как техническим заданием не сказано в какой среде должен работать ПЛК, от какого производителя он должен быть и каким экономическим показателям должен со-ответствовать – опустим эти сведения при выборе ПЛК. Также, не смотря на то, что в техническом задании не указано питающее напряжение ПЛК – подберем его с учетом встроенного вторичного источника питания и питанием ПЛК от сети переменного напряжения 220В. Таким образом, мы сможем подключить дискретные датчики к ПЛК без использования дополнительного источника питания, а также сможем «запитать» ПЛК от линии 220В, как и пневмоклапана. Выбираем ОВЕН ПЛК63 – контроллер с HMI для локальных систем автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, не-большие установки.
С учетом технического задания, выдвинем предположение о реализации технологического процесса смешивания, дозирования и очищения газовой смеси.

Состав: Пояснительная записка с расчетами. Принципиальная электрическая схема с перечнем элементов, структурная схема, функциональная схема, ПЗ Язык документа

Софт: Microsoft Visio 2019

Сайт: www

Файлы:

Каталог / Автоматизация / Система автоматического управления на основе ПЛК ОВЕН ПЛК63

1 ??????ୠ? ?奬?.vsd
2 ?㭪樮???쭠? ?奬?.vsd
3?ਭ樯???쭠?.vsd
4 ???祭? ??????⮢.vsd
Комплект документов.doc
Сам курсач.docx
