Система теплотехнического контроля паровой турбины К-800-240

Томский национальный исследовательский политехнический университет (ТПУ)
Кафедра автоматизации теплоэнергетических процессов (АТП)
Курсовой проект по дисциплине "Технические измерения, приборы и средства автоматизации"
На тему: "Разработка автоматического контроля и сигнализации паровой турбины типа К-800-240"
Томск 2014

Исходные данные: Турбина К-800-240 ЛМЗ мощностью 800 МВт, рассчитанная на параметры пара 24,5 МПа и 555°С с промежуточным перегревом пара до 555°С, с давлением в конденсаторе 3,5 кПа и частотой вращения 50 1/с. (Таблица со значениями основных параметров включающая в себя 39 шт, вложена в архив с пояснительной запиской и графической частью.)

Целью данного курсового проекта является приобретение навыков по обоснованному выбору структуры автоматизированных систем контроля теплоэнергетических объектов, реализуемых с использованием современных технических средств автоматизации.

В данном курсовом проекте произведён анализ выпускаемых измерительных устройств расхода, температуры и давления, что способствовало получению новых знаний в сфере автоматизации; были выбраны измерительные системы, необходимые для получения и обработки информации о работе турбины К-800-240, указанной в индивидуальном задании; и произведено метрологическое обоснование данного выбора. Также в проекте были выполнены расчёты первичных преобразователей измерения расхода перегретого пара и питательной воды, расчёт конструктивных размеров сужающего устройства для измерения расхода перегретого пара. Графическая часть данного курсового проекта состоит из схемы функциональной системы автоматического контроля и сигнализации и сборочного чертежа узла крепления сужающего устройства на трубопроводе, чертежей камерного сопла и левого патрубка, схемы соединений сужающего устройства с промежуточным преобразователем.

Содержание
Введение
1. Описание объекта автоматического контроля
1.1 Описание тепловой схемы паровой турбины К-800-240
2 Обзор средств измерения и контроля параметров
2.1 Измерительные устройства температуры
2.2 Стандартные защитные гильзы
2.3 Приборы показывающие и регистрирующие
2.4 Измерительные устройства давления
2.5 Измерительные устройства расхода
3 Краткое описание функциональной схемы
4 Метрологическое обоснование выбора измерительных систем
4.1 Измерительные системы температуры
4.2 Измерительная система давления
5 Расчет первичных преобразователей измерения расхода
5.1 Расчет первичного преобразователя измерения расхода ПП
5.2 Расчет первичного преобразователя измерения расхода ПВ
5.3 Расчет конструктивных размеров для узла крепления СУ
Заключение
Список использованных источников
Приложение А

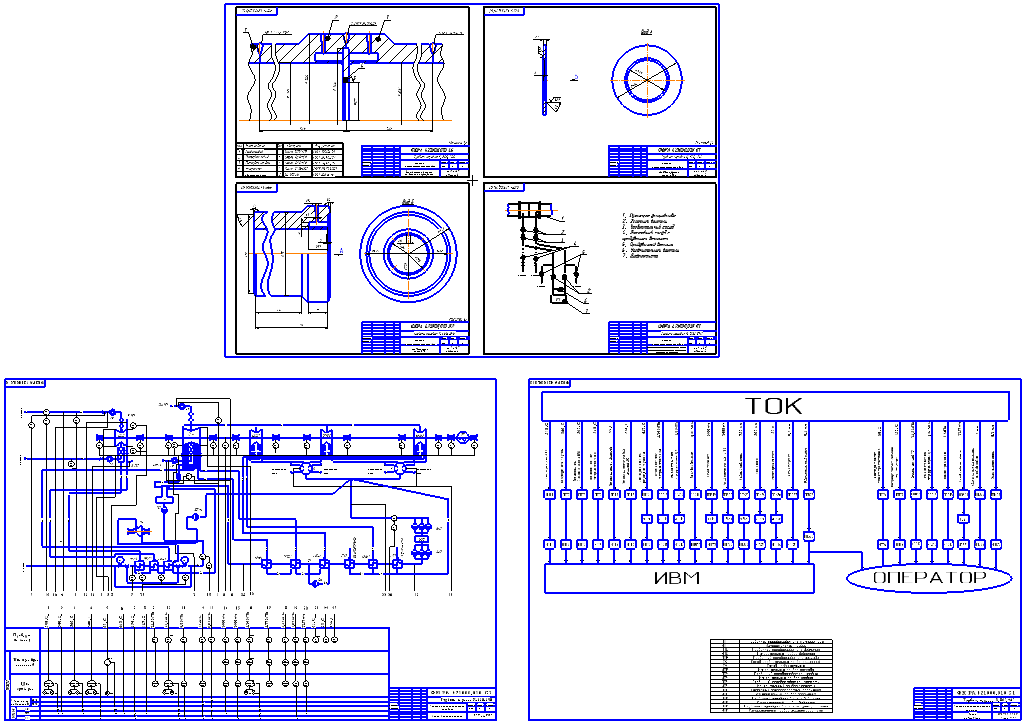

Графическая часть:
На отдельных листах
ФЮРА 421000.010 С2
Схема структурная системы автоматического контроля и сигнализации
ФЮРА 421000.010 С2
Схема функциональная системы автоматического контроля и сигнализации
ФЮРА 421000.010 СБ
Узел крепления сужающего устройства на трубопроводе
ФЮРА 421000.010 01
Сопло камерное
ФЮРА 421000.010 02
Патрубок левый
ФЮРА 421000.010 03
Схема соединения сужающего устройства с дифманометром при измерении расхода перегретого пара

Состав: Схема функциональная, Схема структурная, Узел крепления сужающего устройства в трубопроводе, Диафрагма угловая Стал1Х18Н10Т, Патрубок левый Сталь12МХ, Схема соединительных линий при измерении расхода питательной воды с расположением дифманометра ниже сужающего устройства, ПЗ, Таблица с исходными данными Язык документа

Софт: КОМПАС-3D 15.1
