Система транспортировки и дробления зерна

Амурский государственный университет
Кафедра автоматизации производственных процессов и производств
Курсовой проект по дисциплине "Современные системы управления"
На тему: "Система транспортировки и дробления зерна"
Благовещенск 2015

Задание: Зерно поступает на транспортер 4 через одну из задвижек 1,2 или 3 или все вместе (выбор задвижки производится оператором) и далее либо в тележку 7 либо на дробилку 5 и далее в бункер 6. Схема должна отключаться при срабатывании датчика уровня в бункере 6 или при срабатывании датчика давления под тележкой. Предусмотреть контроль работы всех механизмов и предупредительную сигнализацию при пуске транспортера.
В данной работе выполнено:
1) разработка схемы автоматизации (функциональной);
2) выбор средств автоматизации (измерительных преобразователей, датчиков, исполнительных механизмов, управляющей аппаратуры и средств человеко-машинного интерфейса);
3) разработка принципиальной схемы соединений
(Рассмотрено в пояснительной записке + чертежи)
Кроме того создана визуализация в CoDeSys,написан код (ST, LD, SFC).

СООДЕРЖАНИЕ

Введение 6
1 РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ АВТОМАТИЗАЦИИ 7
1.1 Схема управления задвижками 7
1 Схема управления ленточным транспортером 7
2 Схема управления зернодробилкой 7
2 ВЫБОР СРЕДСТВ АВТОМАТИЗАЦИИ 8
2.1 Выбор задвижек 8
2.2 Выбор ленточного транспортера(конвеера) 9
2.3 Выбор датчика контроля скорости 11
2.4 Выбор зернодробилки 12
2.7 Переключатель режима (ручное управление/автоматическое) 13
2.8 Переключатель выбора бункера 14
2.9 Выбор датчика уровня 15
2.10 Выбор ПЛК 16
3 РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ СХЕМЫ 20
3.1 Подключение к сети двигателей 20
3.2 Схема управления пускателями (ручное управление,
пуско-наладочные работы) 22
ПУЛЬТ УПРАВЛЕНИЯ 23
ЗАКЛЮЧЕНИЕ 24
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 25

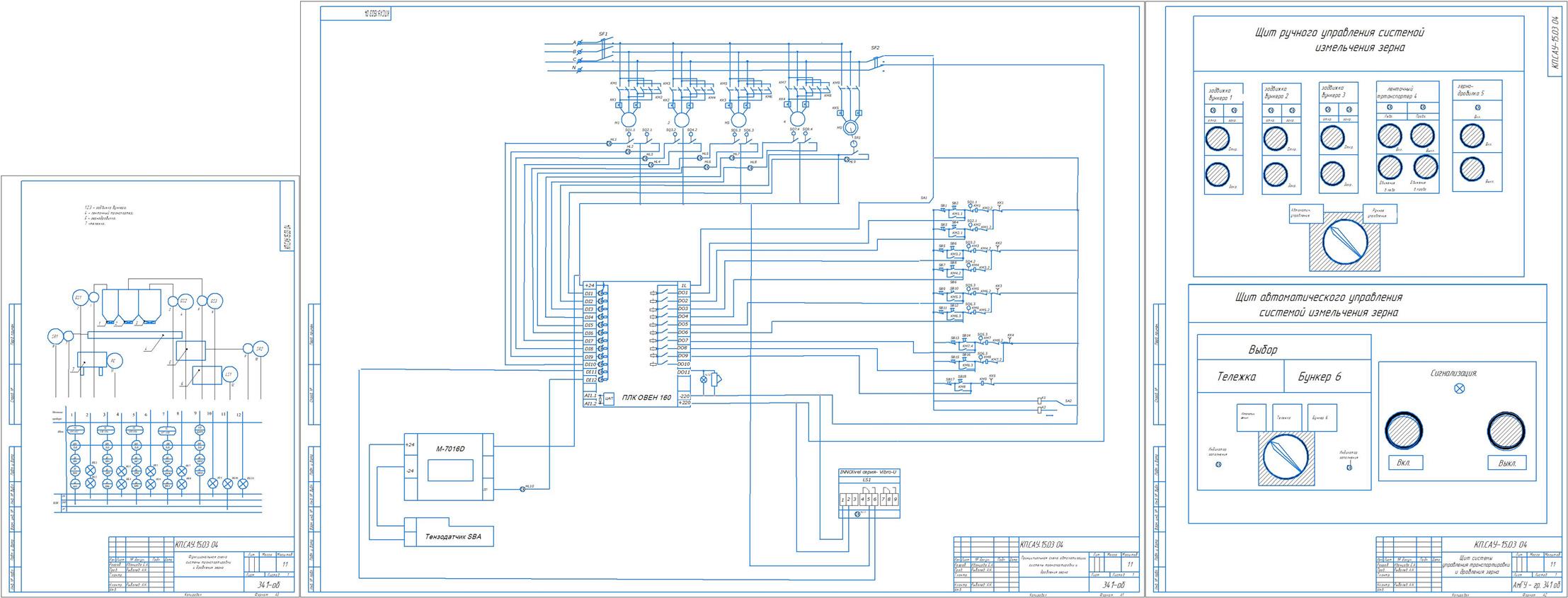

Состав: Функциональная схема, Принципиальная схема, Щит управления, ПЗ, Визуализация с программой Язык документа
