Техническое перевооружение автоматики котла ДКВР-4/13 на базе контроллера ПЛК-110

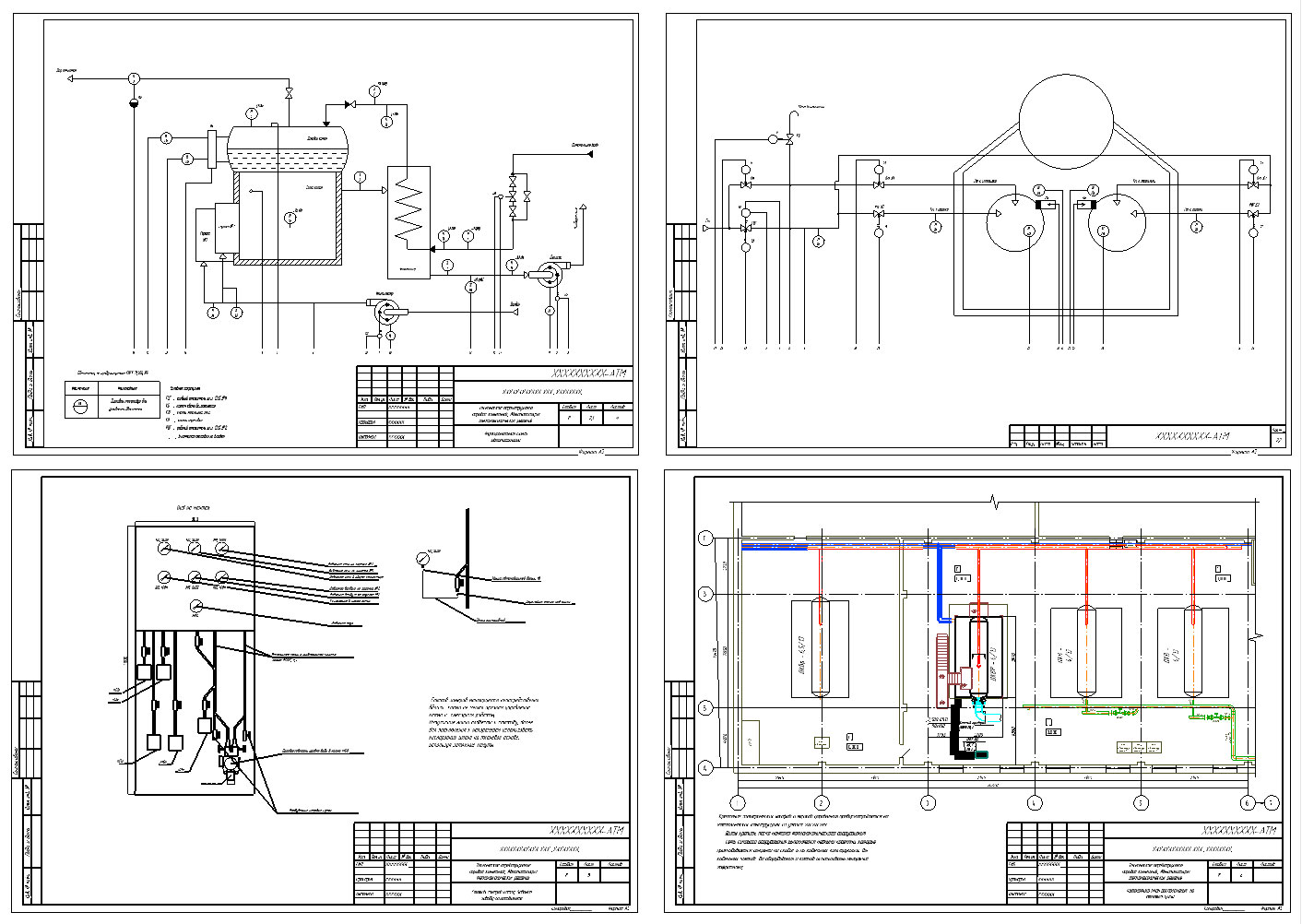

Комплект чертежей марки АТМ стадия Р. Щит автоматизации идет комплектно с котлом

Общие указания
1. Система автоматизации разработана для котла ДКВр-4,0-13Г (топливо - газ) с двумя горелками ГМГ-2.
2. Система автоматизации выполнена на основании требований СП 89.13330.2012 'Котельные установки", ПБ 12-529-03 "Правила безопасности систем газораспределения и газопотребления"; ПБ-574-03 "Правила устройства и безопасной эксплуатации паровых и водогрейных котлов". ГОСТ 21204-97 "Горелки газовые промышленные. Общие технические требования".
3. Система автоматизации представляет комплекс технических средств, включающий - первичные преобразователи и сигнализирующие датчики для измерения и контроля технологических параметров;
- исполнительные механизмы, изменяющие положение регулирующих органов,
- щит управления котлом, на лицевой панели которого установлены регулирующие приборы ОВЕН; сенсорная панель контроллера ПЛК-110-60 для отображения параметров и формирования сигналов защиты котла, идля регистрации параметров,- световые
индикаторы, сигнализирующие отклонение значений параметров и состояние оборудования; органы управления пуском и остановом дымососа, остановкой котла.
В щите реализованы схемы
- питания средств автоматики,
- управления электродвигателем дымососа,
- управления электродвигателем вентилятора,
- полного автоматического пуска котла с выполнением алгоритма операции опрессовки перед каждым розжигом котла
- защиты и сигнализации, выполненных на базе контроллера ПЛК110-220.60.Р-М фирмы НПО ОВЕН,
- регулирования, разрежения в топке котла, регулирования давления пара в барабане котла, регулирование уровня воды в котле, автоматическое поддержание параметров Газ-Воздух в соответствии с режимной картой котла,
- контроля параметров,
- регистрации параметров.
4. Система автоматизации обеспечивает
- контроль технологических параметров котла,
- автоматическое регулирование параметров процесса;
- автоматическую защиту, действующую на останов котла при отклонении технологических параметров;
- аварийную световую и звуковую сигнализацию отклонения технологических параметров от нормы с запоминанием первопричины аварии.
5. Контроль за технологическим процессом осуществляется по показывающим приборам по месту, а также на сенсорной панели СП-270 на щите управления котлом,
6. Управление технологическим процессом и оборудованием котла выполняется органами управления, расположенными на щите управления котлом.

Состав: Проект Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Автоматизация / Техническое перевооружение автоматики котла ДКВР-4/13 на базе контроллера ПЛК-110

05 Комплект чертежей ДКВР ПЛК АТМ ст Р.dwg
