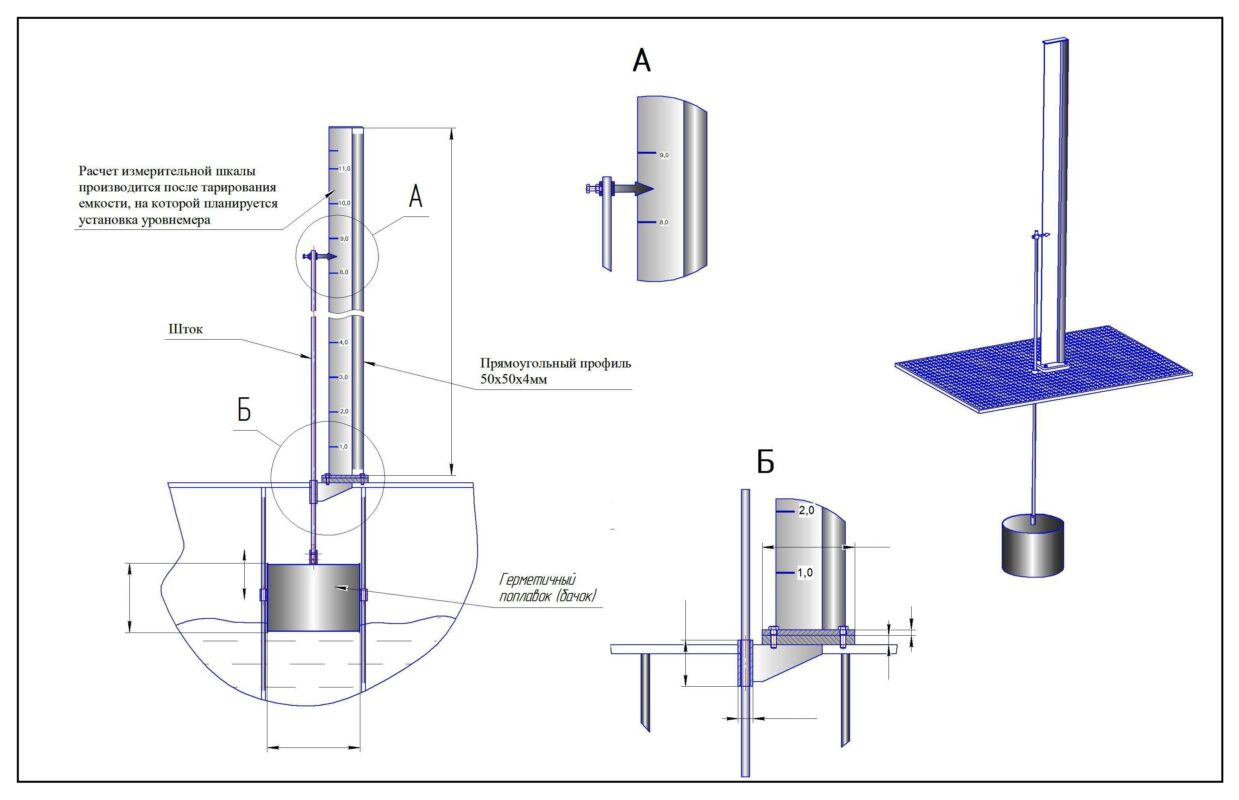

Данный узел предназначенный для определения уровня жидкостей в открытых и закрытых ёмкостях.
1. Диаметр цилиндра (поплавка) - 400 мм.
2. Уровень замера - 2 метра.
3. Все детали можно изготовить из нержавеющей стали.
