Расчет каркаса ребристого деревянного купола диаметром 21м

Тюменский Индустриальный Университет, кафедра строительных конструкций, Деревянные конструкции, расчет каркаса ребристого деревянного купола, 2025

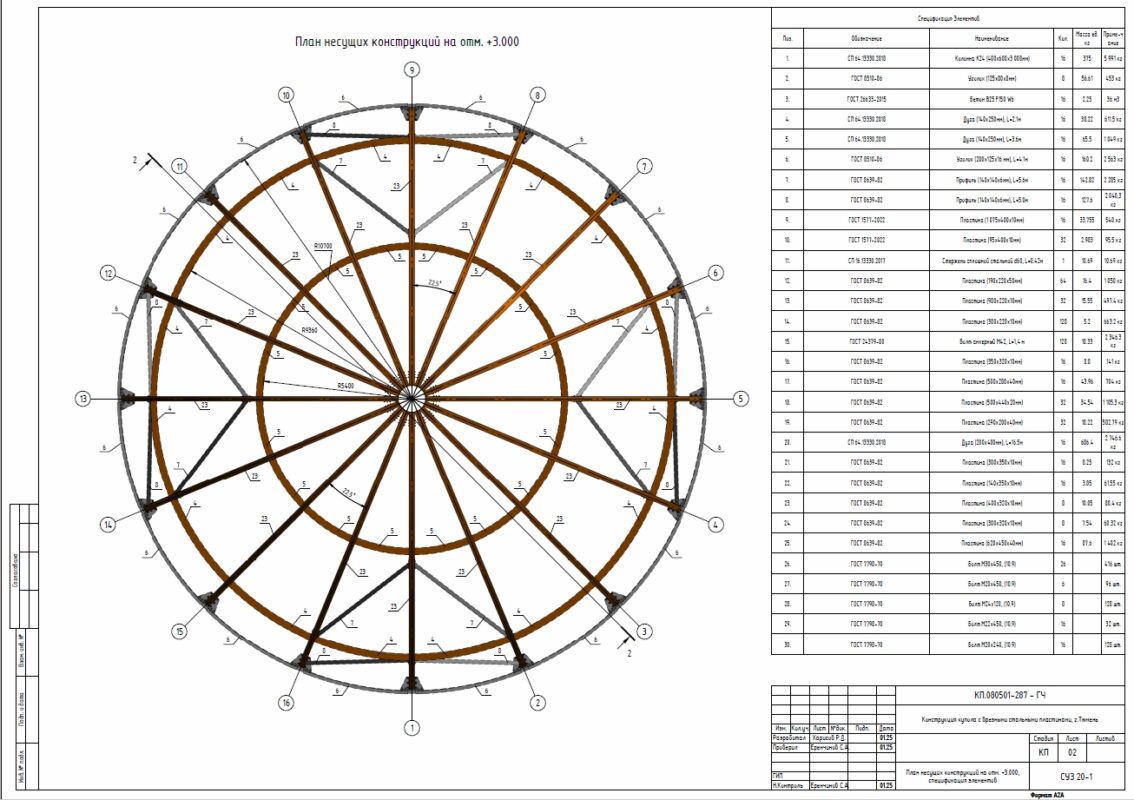

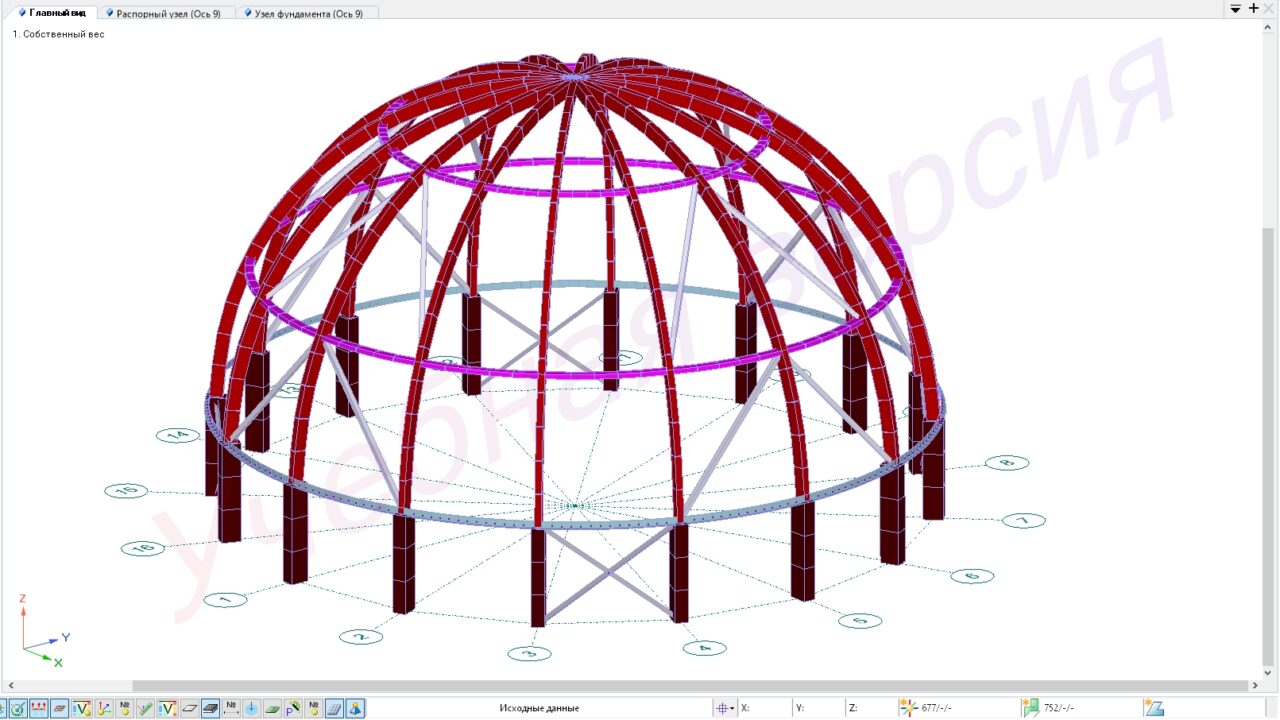

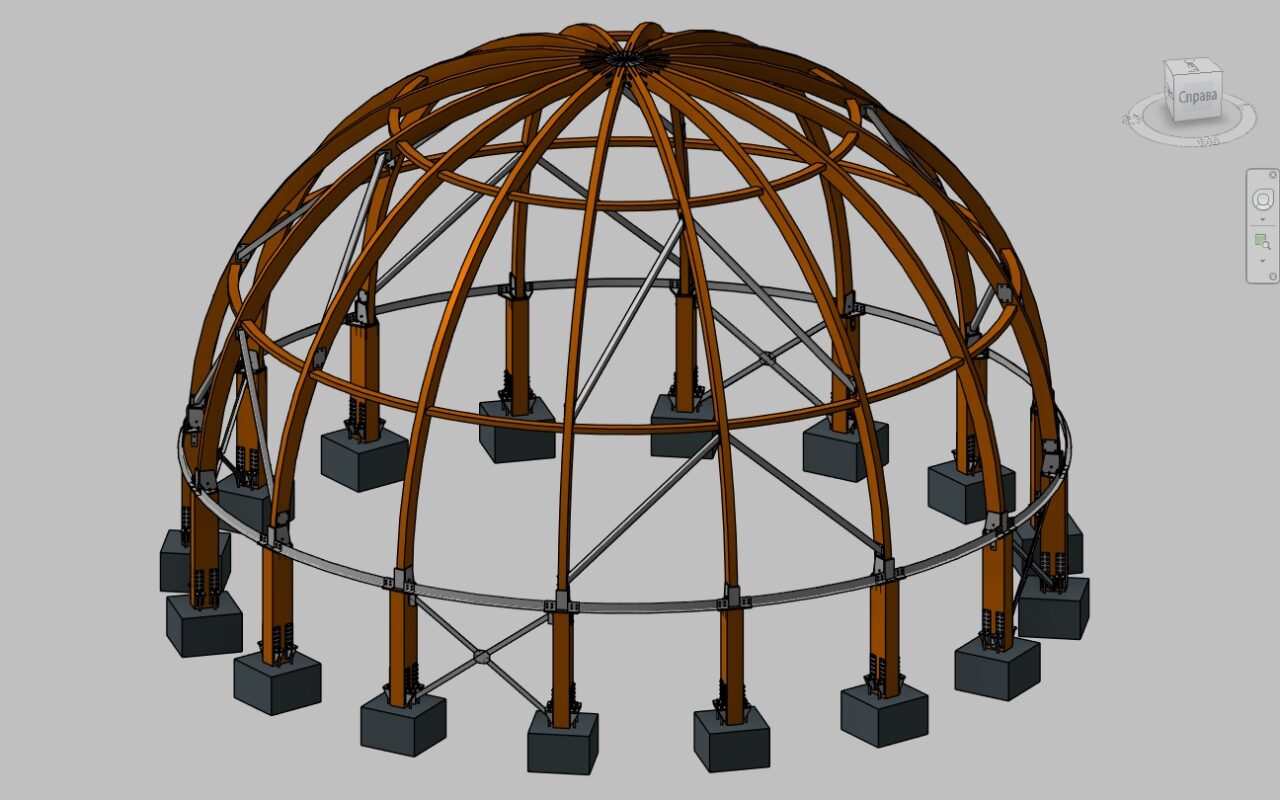

В данном курсовом проекте были разработаны два узла конструкции деревянного каркаса ребристого купола, диаметром 21м, располагаемого в Тюменской области: опорные и распорный узлы. Исходные данные выданы согласно заданию на проектирование. Задание нагрузок и получение перемещений выполнено в программном комплексе Lira SOFT, модель выполнена в Revit 2022, расчет узлов выполнен в Ansys 2024 R1. Сопряжение дуг с колоннами – шарнирное, колонн с фундаментом – жесткое.
Колонны выполнены из брусьев древесины К24 сечением 400х600 мм согласно базе древесных материалов Тюменской области. Колонны каркаса жестко опираются на монолитный железобетонный фундамент.
Ребра купола выполнены из клееной древесины К24 сечением 200х400 мм, прогоны выполнены из древесины К24 сечением 140х250 мм согласно базе древесных материалов Тюменской области.
Для погашения распора, было предусмотрено распорное кольцо из не равнополочного уголка 200х125х16 мм.

Содержание ВВЕДЕНИЕ ................... 3
1. Исходные данные проектирования ..............4
2. Конструктивные решения ............... 4
3. Статический расчет конструкции каркаса купола ...... 5
3.1 Аналитическая модель в программном комплексе Revit 2022 . 5
3.2 Сбор нагрузок на конструкцию купола ........... 7
3.2.1 Постоянные нагрузки ............... 7
3.2.2 Снеговые нагрузки ............. 8
3.2.2 Ветровые нагрузки ............. 10
3.3 Статический расчет ................. 13
3.4 Конструктивный расчет .............. 21
5. Расчет Дуги ................... 26
6. Расчет узлов конструкции ............. 27
6.1. Опорный узел ................... 27
6.2 Распорный узел ............... 33
ЗАКЛЮЧЕНИЕ ................... 36
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ ........ 37

1. Исходные данные проектирования
1) Район строительства – г. Тюмень;
2) Диаметр здания – L=21 м
3) Шаг колонн – B=22.5 градусов;
4) Режим эксплуатации здания – не отапливаемое;
5) Высота здания Н=13.2 м;
6) Тип покрытия – ребристо кольцевой купол из клееной древесины;
7) Тип колонны каркаса – клееные деревянные;
8) Фундаменты из бетона класса прочности B25 F150 W6.
