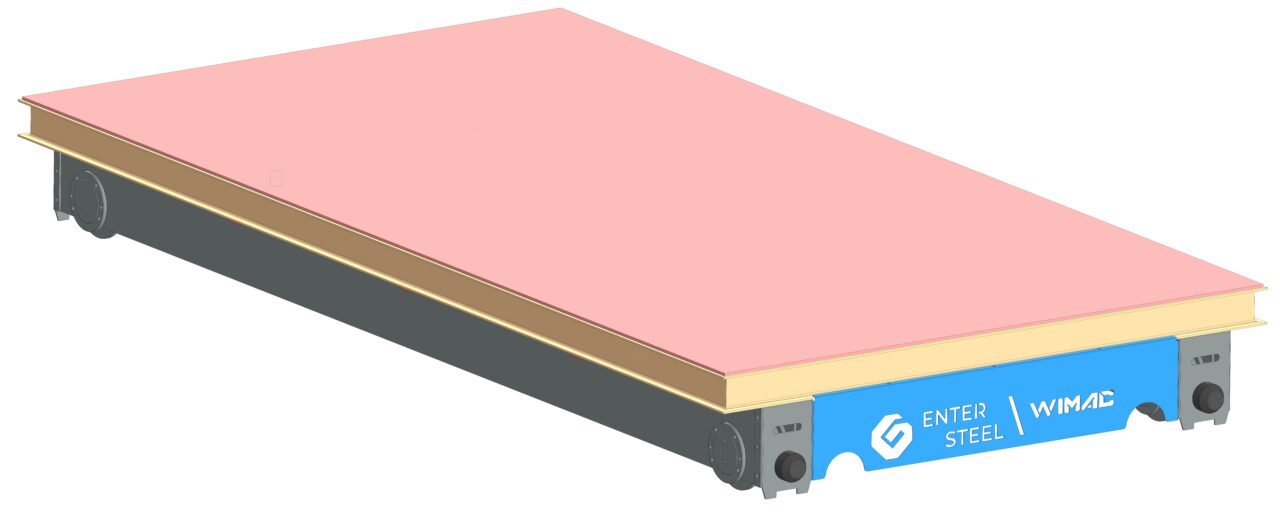

В работе выполнено проектирование и расчёт конструкции рельсовой тележки, предназначенной для перемещения грузов по рельсовому пути. Проведен анализ нагрузок, действующих на раму, колёса и оси тележки. Создана 3D-модель конструкции и выполнена проверка прочности основных элементов. Полученные результаты позволяют обеспечить надёжную и безопасную эксплуатацию тележки.
- Главная -
- Чертежи -
- CAE расчёты и симуляция -
- Рельсовая тележка на 15 т
Рельсовая тележка на 15 т
0
1
35
0
0
500
3D Модели
Машиностроение
моделирование
прочностной расчет
расчет конструкции
рельсовая тележка
транспортная тележка
Сообщить о проблеме
Автор
Аскарбек Ибрагимов
Дата
05.03.2026
Язык
Русский
Состав

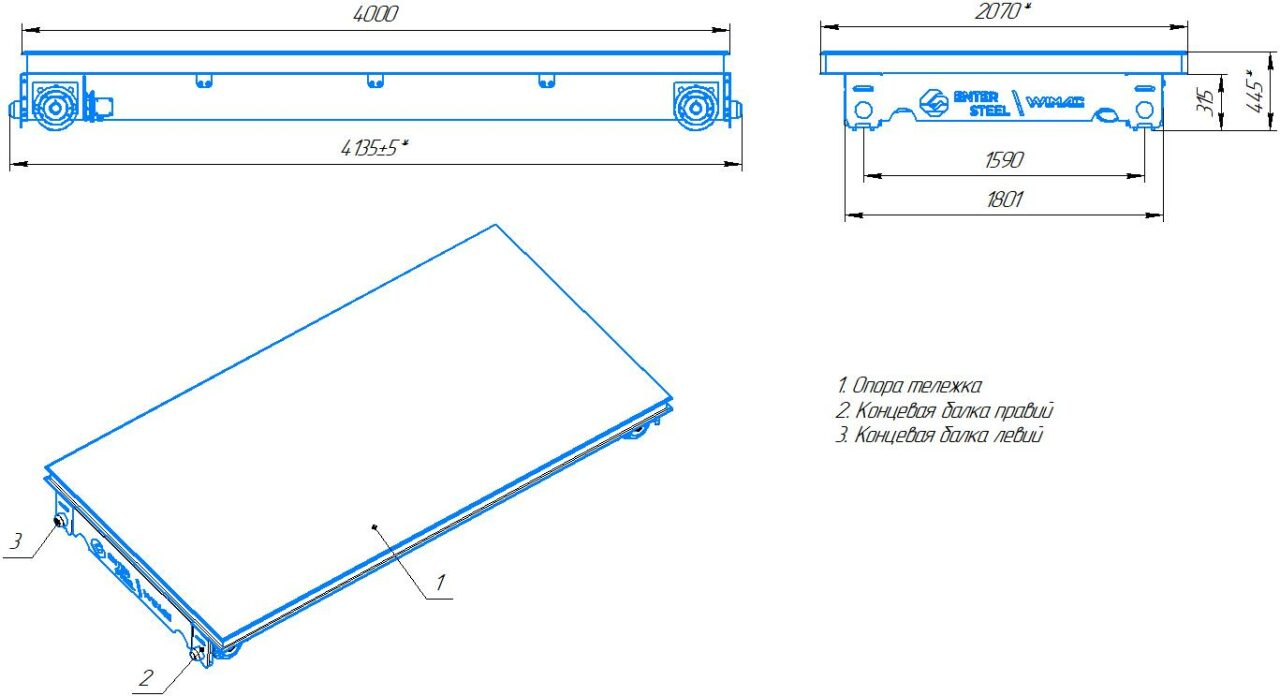

Общий вид (ВО), Рама тележки, Колёсная пара, Ось колеса, Кронштейн крепления, Спецификация, 3D Сборка
Софт
КОМПАС-3D v21
Как открыть?
Отзывов пока нет
