Библиотека для Компаса 17 конфигурация Машиностроительная с установленным инструментом "Моделирование металлоконструкций". Порядок установки в комплекте с файлами.
Библиотека полезна конструкторам и дизайнерам проектирующие мебель, станки и устройства из легкого станочного профиля. В спецификацию наименования и обозначения заносятся автоматически.
В архив пакета входят:
1. Файл Конструкционный профиль В1.KLE – Библиотека фрагментов конструкционных профилей.
2. Файл Фурнитура для профиля В1.KLE – Библиотека аксессуаров, фурнитуры, крепежа и т.д.
3. Описание установки и использования библиотеки.
Библиотека фрагментов и моделей для Компас В17. В состав библиотеки входят:
Файл Конструкционный профиль В1.KLE – Библиотека фрагментов конструкционных профилей. В библиотеку включены следующие профили.

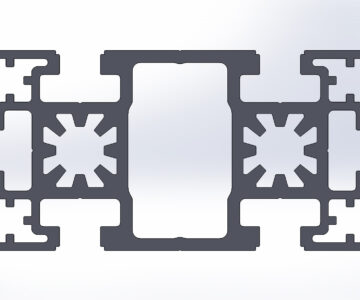

30R, 40R, 45R, OB-100100, OB-15180, OB-1530, OB-2020, OB-2040, OB-2080, OB-30120, OB-3030, OB-3060, OB-3090, OB-40120, OB-40160, OB-4040-20, OB-4040L, OB-4080, OB-4545, OB-4590, OB-50100, OB-5050, OB-6060B, OB-8080, OB-9090. А также трубный профиль D28, уплотнительные и зажимные профили.
При проектировании в среде Моделирование Металлоконструкций артикулы и наименование профиля заносятся в спецификацию по ГОСТ – 22233-2001.
Файл Фурнитура для профиля В1.KLE – Библиотека фурнитуры для конструкционных профилей содержит более 1145 файлов.
В библиотеку входят Адаптеры для опор.
Быстрые соединители и Т-коннекторы
Внутренние угловые соединители.
Дверные ручки.
Заглушки.
Замки защелки.
Клипсы для панелей винтовые.
Кубические соединители.
Линейные соединители.
Метрический крепеж (Винты, гайки, шайбы).
Опорные плиты.
Подвесные ползуны с крюком карабином.
Промышленные колеса и ролики.Регулируемые опоры.
Регулируемый крепеж полок.
Резьбовые вставки.Ромб-гайки.
Ручки с фиксатором.
Соединительные пластины
Сухари пазовые.
Т-болты.
Т-гайки.
Трехсторонние угловые соединители.
Трубный профиль и фурнитура к нему.
Угловые соединители алюминий.
Угловые соединители сталь.
Угловые соединители сталь угол 0, 45, 60.
Фиксаторы пазовые.
Фундаментные опоры.
Шарнирные соединители.
При проектировании В спецификацию вносятся в колонку наименование Название, тип и описание, а в колонку Обозначение заносятся Артикулы изделий.
Претензии беспочвенные, на базе данной библиотеки построен не одна кабина и не один станок, все сходится с металлом и изделиями, почему rsi потому что в моем регионе это ближайший поставщик данных материалов и изделий. Этот поставщик должен отражаться в документах (была поставлена цель). Вы можете с успехом все материалы "Причесать" под своего поставщика. Абсолютно универсальных библиотек не бывает.
Очень жаль потраченных балов рейтинга (300!), т.к. библиотека крайне сырая. К сожалению для работы толку в ней чуть больше нуля. Сборки (типа петель) не работают. Ладно сделаю свою версию с Блек Джеком и П.
Если кому интересно, то по сути, содержимое этой библиотеки на 99% состоит их архива который был скачан с сайта rsi-llc(точка)ru
