Утилита предназначена для автоматической генерации ассоциативных (связанных с моделью) чертежей компонентов открытой в КОМПАС-3D сборки или детали. Это позволяет освободить рабочее время конструктора, значительная часть которого тратится на действия, не нуждающиеся в особой квалификации - создание чертежей из 3D моделей. На эти действия, производимые встроенными средствами КОМПАС, тратятся минуты и часы - когда KompasAutoDraw по нажатию одной кнопки выполняет их буквально за секунды. Конструктор может сразу приступать к интеллектуальной, творческой части работы по оформлению уже созданного комплекта чертежей.
Как и любая другая утилита, KompasAutoDraw работает только при установленном "движке", в данном случае при установленной системе КОМПАС-3D версии 19 и выше. Как самостоятельное приложение утилита не работает.
Ознакомительная версия утилиты отличается от полной только ограничением количества чертежей за один запуск экспорта (10 чертежей), чтобы вы могли оценить скорость и качество работы. Все функции соответствуют функциям полной версии. При небольших проектах можно путём нескольких нажатий (условно 10 нажатий - 100 чертежей) обработать весь проект даже при помощи этой ознакомительной версии.
Утилита не требует установки - просто запустите и работайте.
По кнопке в приложении доступна полная безлимитная версия.
Программа KompasAutoDraw берет на себя рутину по выбору нужного формата чертежа, нужного масштаба видов, и созданию основных проекционных и изометрического видов.

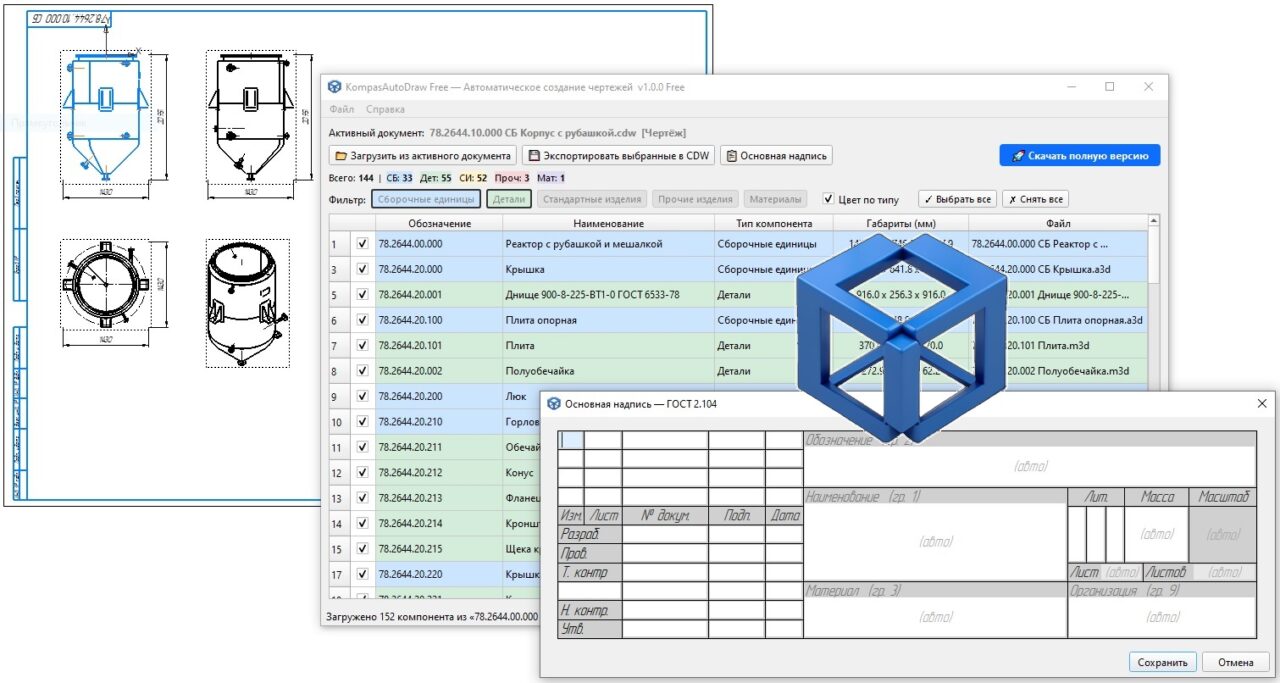

Утилита анализирует открытую в КОМПАС-3D модель и по нажатию кнопки генерирует весь комплект ассоциативных чертежей в формате CDW.
Как это работает:
Открываете сборку или деталь в КОМПАС-3D.
Нажимаете кнопку «Загрузить» в программе.
Выбираете нужные компоненты, нажимаете «Экспорт» - и через непродолжительное время у вас на экране папка с чертежами.
Что вы получаете на автоматически сгенерированных чертежах:

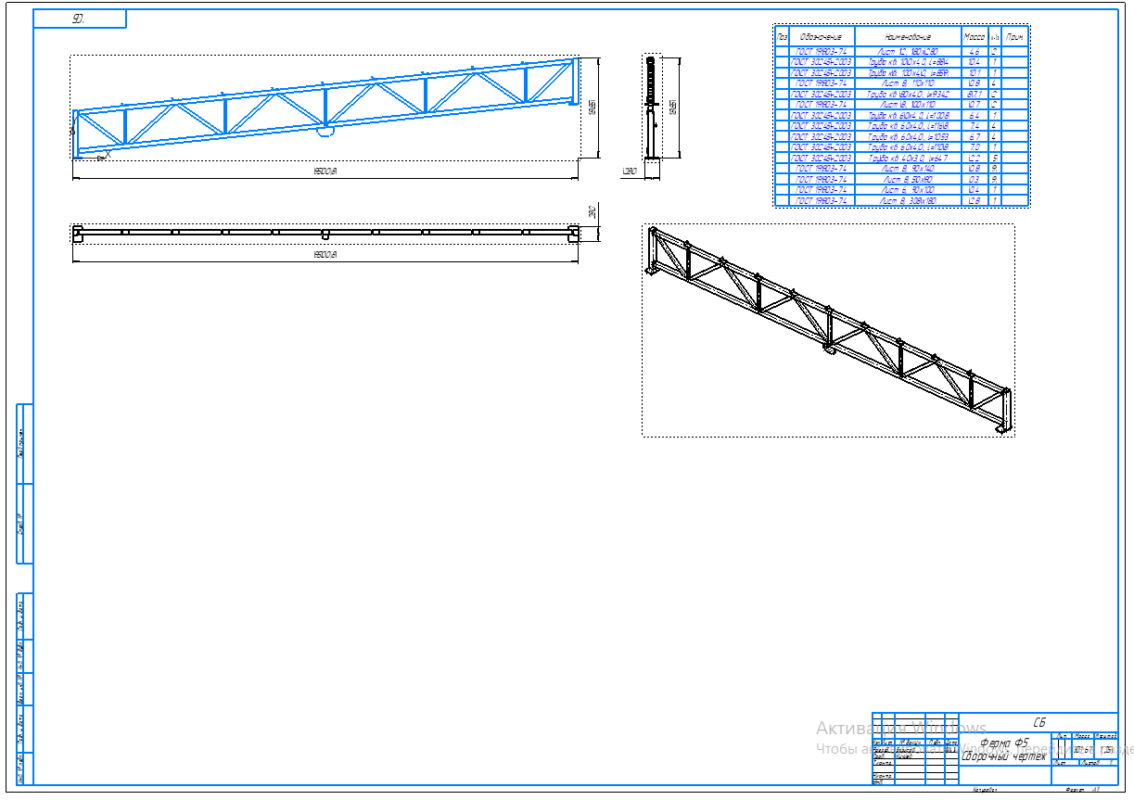

✅ 4 стандартных вида: Спереди, Слева, Сверху и Изометрия.
✅ Автоматический выбор формата: Программа сама подбирает подходящий формат листа (от А4 до А0).
✅ Подбор масштаба по ГОСТ 2.302-68: Масштаб выбирается так, чтобы все виды поместились на листе.
✅ Автоматическая простановка габаритных размеров на всех проекционных видах.
✅ Заполнение основной надписи по ГОСТ 2.104 (данные берутся из из введенной вами информации, или по умолчанию из свойств 3D-модели).
Удобный интерфейс:
- Умные фильтры для выбора только нужных типов компонентов (детали, сборки, стандартные изделия, прочие изделия, материалы).
- Визуальный редактор штампа, полностью соответствующий ГОСТ.
- Цветовая маркировка строк для быстрой навигации по списку компонентов.
Системные требования:
- Операционная система: Windows 10 / 11 (64-бит).
- КОМПАС-3D версии v19 и выше (должен быть установлен на компьютере).
