Утилита предназначена для автоматизированного построения как плоских, так и воротниковых фланцев по ГОСТ 33259-2015 в исполнениях A, B, C, D, E, F. Также возможно задать нестандартные размеры различных элементов фланца.
В архив входят: файл Фланцы.xls, исполняемый файл flange.exe и 3D-модель Фланец.m3d.

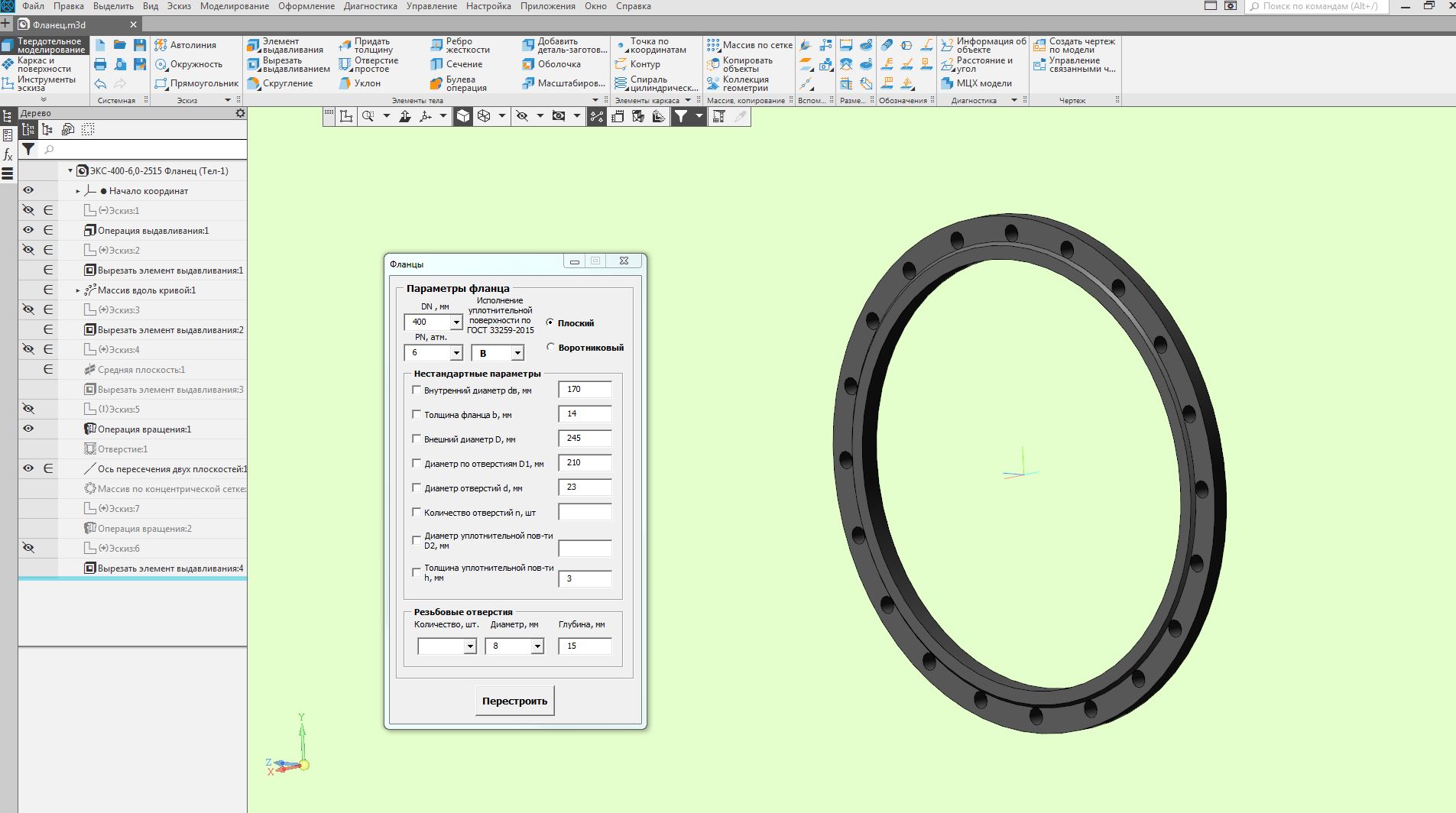

Необходимо распаковать архив. Файл Фланцы.xls нужно запустить при активной 3D-модели фланца (возможно необходимо будет дать согласие на редактирование эксель-файла). Далее появится пользовательское окно с выбором параметров фланца.
- Главная -
- Чертежи -
- Макросы, скрипты, блоки -
- Утилита для построения фланцев
Утилита для построения фланцев
0
12
1332
23
8
80
Сообщить о проблеме
Автор
Alex
K
Дата
04.08.2021
Язык
Русский
Состав
Файл Excel, 3D-деталь, исполняемый файл
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Фланец.m3d
-
Фланцы.xls
-
flange.exe
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
user-5034124
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день! Скачал Ваши макросы, все отлично. Но есть нюанс, по воротниковым фланцам давление максимум 25, есть вариант добавить давление 63?
Не работает Excel
Compile error:
The code in this project must be update for use on 64-bit systems. Please review and update Declare statements and then mark them with the PrtSafe atribute
Как я понял она для каких то древних компутеров
Утилиту я писал на win7. В 10-й наверно не работает.
Укажите версию операционной системы и версию Компаса.
Win10, Kompas v21
Макрос Excel, в конечном итоге, запустить удалось, переписав определение функций
по принципу:
было "Private Declare Function" стало "Private Declare PtrSafe Function"
было "ByVal hWnd As Long" стало "ByVal hWnd As LongPtr"
но перестраивать модель программа отказывается, выдает ошибку:
Failed to execute script Таблица_параметров_(макрос)
полное описание по установке есть утилиты?
В описании всё сказано.
Обращаю внимание всех, кто желает скачать данную утилиту, что она работает только на 32-разрядном Офисе.
Проблема решилась запуском программы на 13-м офисе. Программа, видимо, работает на офисе, начиная с 10-го.
2007
Здравствуйте! Какой у Вас офис стоит?
Фланцы.xls ругается при попытке включить макросы, выдается ошибку разрушительный сбой.
