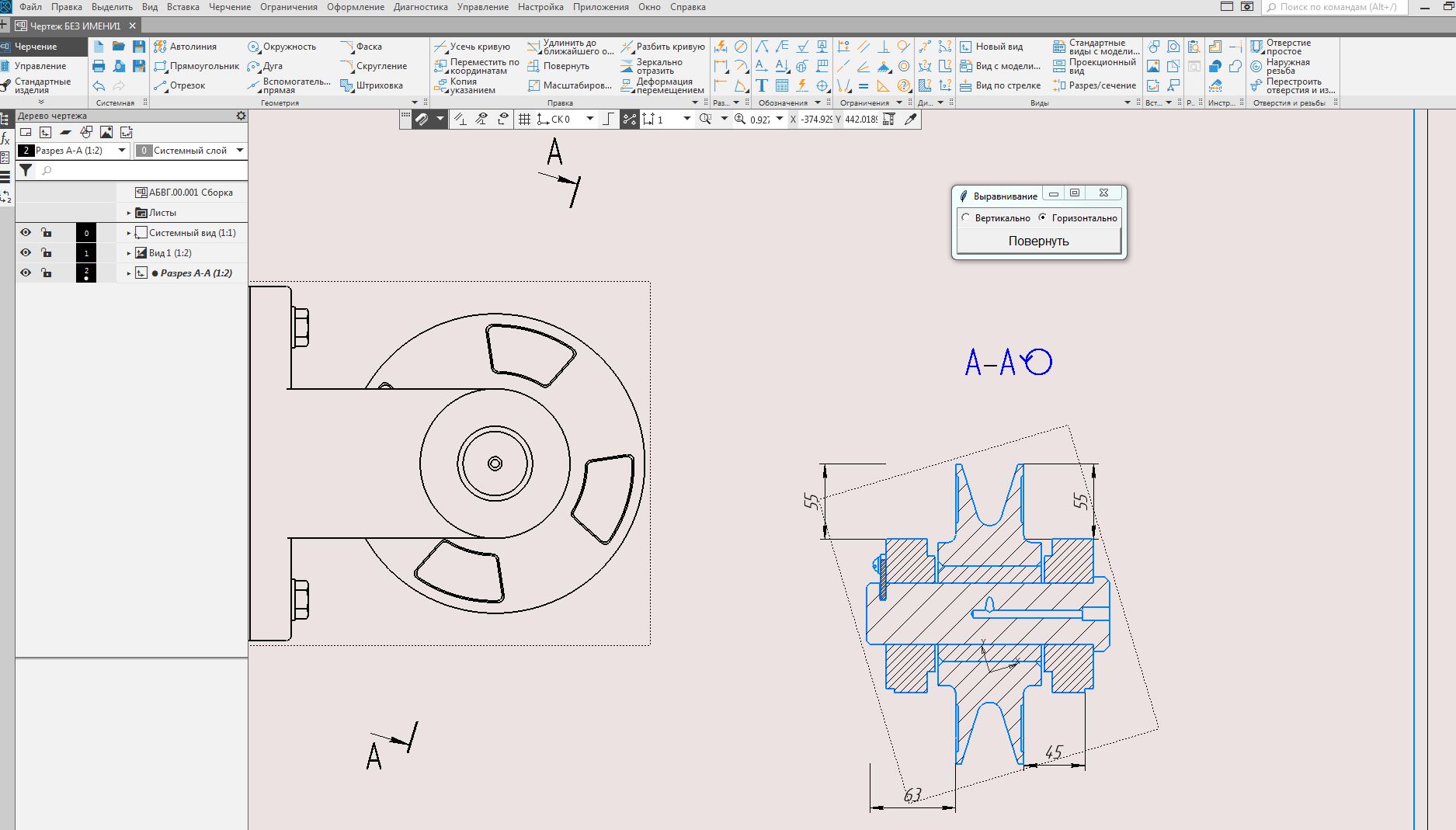

Данная утилита предназначена для выравнивания по вертикали и по горизонтали вида, полученного от разреза под углом (косого разреза), а также для выравнивания размеров внутри этого вида.
Инструкция:
1. Запустите КОМПАС.
2. Запустите утилиту.
3. Откройте чертеж.
4. Выберите линию разреза.
5. Нажмите кнопку Повернуть. Вид, полученный от этого разреза повернётся, став параллельным листу. После последующих нажатий на эту кнопку вид будет поворачиваться на 90 градусов против часовой стрелки.
6. Создайте линейный размер, который необходимо будет выровнять по горизонтали или по вертикали.
7. Выделите этот размер.
8. Выберите в окне утилиты Горизонтально или Вертикально.
9. Нажмите кнопку Повернуть.
Примечания:
1) Размеры выравниваются только, если они не созданы в параметрическом режиме.
2) Перед запуском утилиты проверьте, чтобы в Диспетчере задач был запущен только один процесс KOMPAS.EXE
