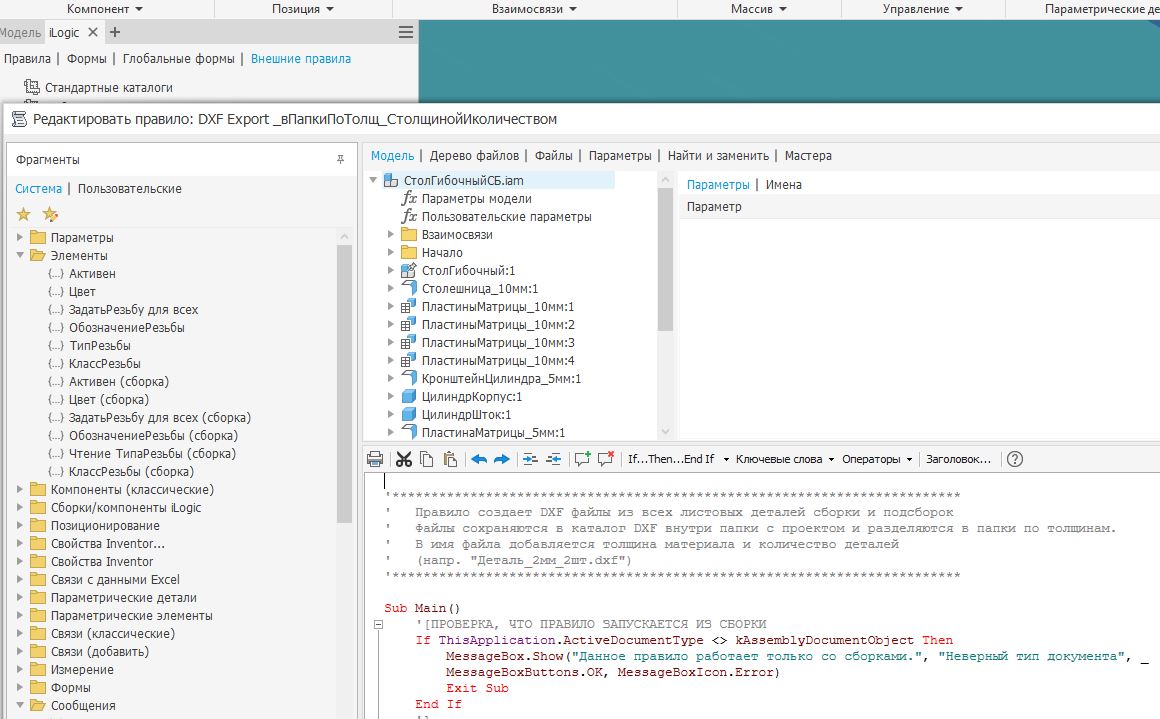

iLogic правило в Invertor для выгрузки из сборки и подсборок файлов .dxf всех листовых деталей. Выгружает в папку \DXF папки сборки и делит по папкам согласно толщины. В имя файла добавляется толщина материала и количество деталей (напр. "Деталь_2мм_2шт.dxf"). Контуры развернутой детали переносит в слой "0", остальное не берёт. Подготовка для лазерной резки.
Проверено на инвертор 2021, на других версиях не пробовал.
- Главная -
- Чертежи -
- Макросы, скрипты, блоки -
- Выгрузка dxf из сборки Invertor
Выгрузка dxf из сборки Invertor
3
5
295
40
1
Бесплатно
Сообщить о проблеме
Автор
Роман Пе
Дата
20.11.2025
Язык
Русский
Состав
Файл правила для Invertor
Софт
Inventor 2021
Как открыть?
5
(2 отзыва)
Содержимое архива
-
DXF Export _вПапкиПоТолщ_СтолщинойИколичеством.iLogicVb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Madrakhimov Ulugbek
27.05.2026 в 12:17
Оценка:
Размеры: Не проверены
Оформление: Не проверено
Добры день, Данил! Спасибо. Все очень здорово работает! Буду Вам благодарен если добавите в название файла dxf наименование материала.
Роман Пе
Автор
29.05.2026 в 13:28
Добрый день, Иван. Данил пользователь и комментатор. Как выберу свободных минут 20 - сделаю и наименование материала.
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Приветствую!
Как раз идея есть. Правило не делает развёртки из генератора рам. В конкретном случае у меня гнутые профиля 3мм использованы. Можно это решить?
Приветствую. Скиньте примет сборки, на которой можно испытать, ну и, наверно, нужны будут профиля, что используете в генераторе.
