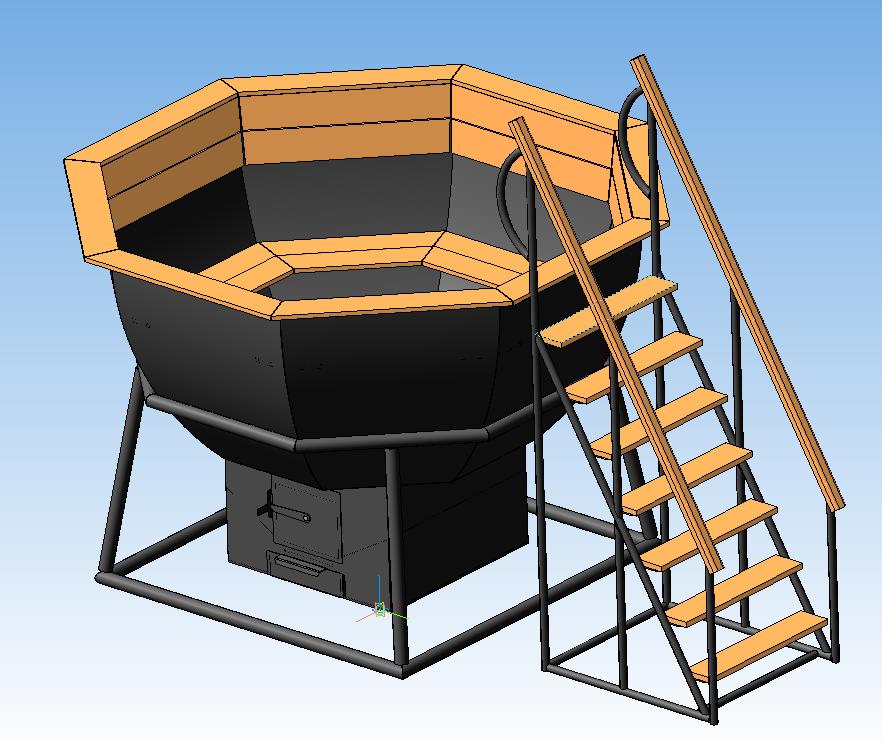

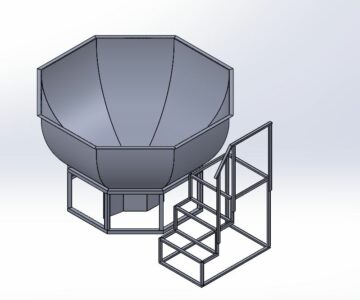

Банный чан рассчитан для комфортного отдыха в нём до 8 человек. Детали чана - нержавеющая сталь и твердые породы дерева. Для подогрева заполненного водой чана, снизу имеется печь с колосниками. Чан установлен и закреплён на жёсткой подставке. Имеется лесенка для посадки и высадки. Высота конструкции 1,7 м, максимальный габарит чана 2,5 м.
