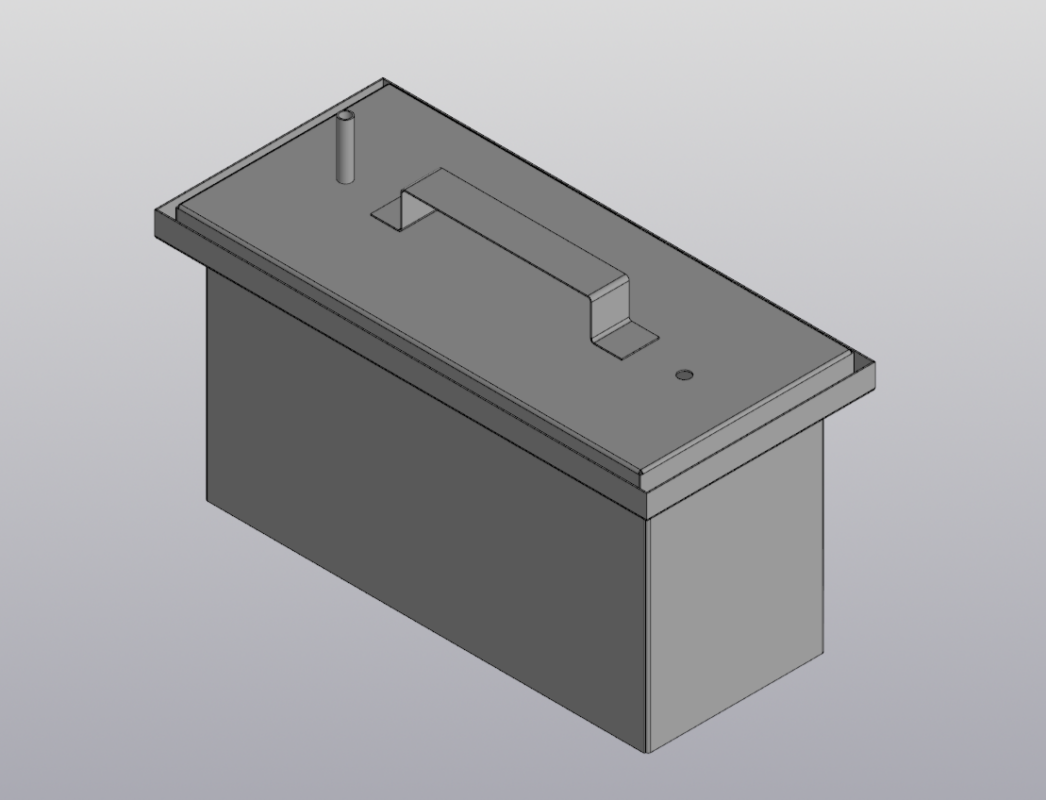

Коптильня 352х142х200 мм.

Коптильня с гидрозатвором и крышкой с трубкой под дымоотвод и отверстием под термометр.
Предназначена для горячего копчения мяса, рыбы, птицы и овощей как в домашних, так и в полевых условиях. Используется на газовых и электрических плитах, костре или углях.

Листовые детали выполнены из нержавеющей стали AISI 430 толщиной 1 мм.

Размеры корпуса ДхШхВ 352х142х200 мм.

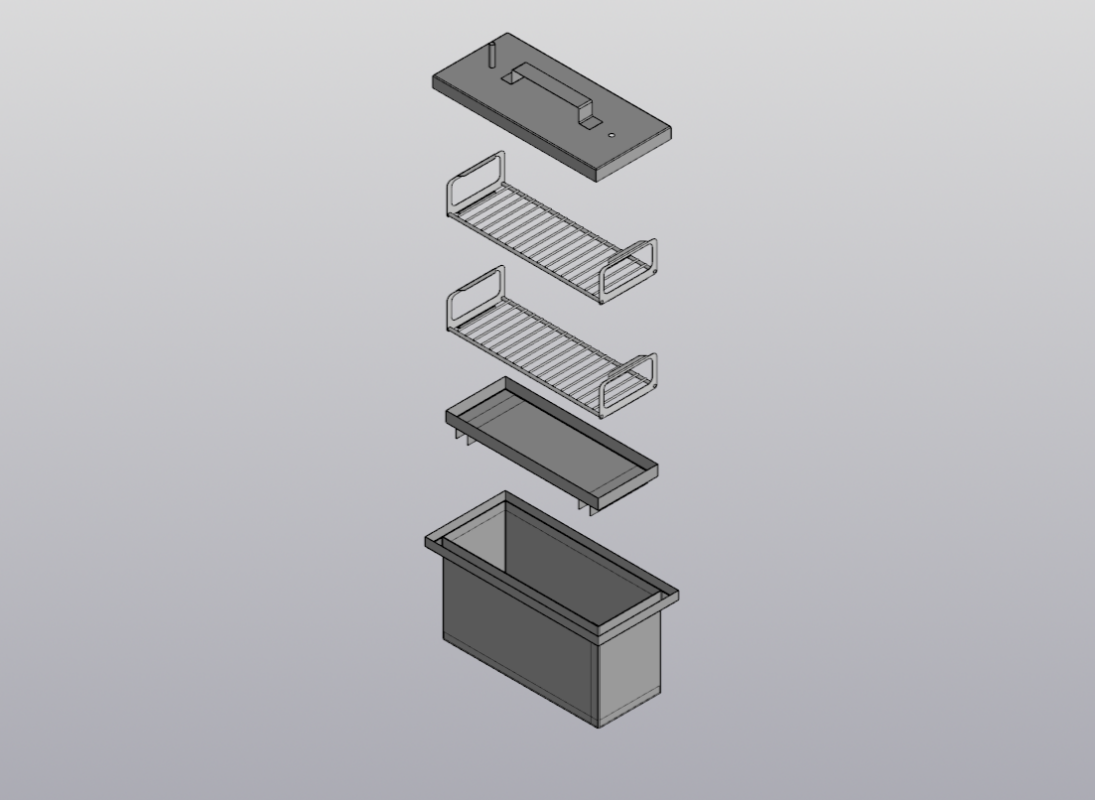

В комплекте две решетки и поддон для жира.

3D Модели Коптильня

Автор

Илья Багаев

Дата

02.02.2026

Язык

Русский

Состав

3D модели деталей, сборка со спецификацией, чертежи с развертками для раскроя и гибки металла.

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- К.001.00.000 СБ Коптильня.a3d
- К.001.00.000 СБ Коптильня.cdw
- К.001.00.000 СБ Коптильня.stp
- К.001.00.000 СБ Коптильня Спецификация.spw
- К.001.01.000 СБ Корпус.a3d
- К.001.01.000 СБ Корпус.cdw
- К.001.01.000 СБ Корпус Спецификация.spw
- К.001.01.001 Дно.cdw
- К.001.01.001 Дно.dxf
- К.001.01.001 Дно.m3d
- К.001.01.002 Стенки.cdw
- К.001.01.002 Стенки.dxf
- К.001.01.002 Стенки.m3d
- К.001.01.003 Гидрозатвор боковой.cdw
- К.001.01.003 Гидрозатвор боковой.dxf
- К.001.01.003 Гидрозатвор боковой.m3d
- К.001.01.004 Гидрозатвор торцевой.cdw
- К.001.01.004 Гидрозатвор торцевой.dxf
- К.001.01.004 Гидрозатвор торцевой.m3d
- К.001.02.000 СБ Крышка.a3d
- К.001.02.000 СБ Крышка.cdw
- К.001.02.000 СБ Крышка Спецификация.spw
- К.001.02.001 Крышка.cdw
- К.001.02.001 Крышка.dxf
- К.001.02.001 Крышка.m3d
- К.001.02.002 Ручка.cdw
- К.001.02.002 Ручка.dxf
- К.001.02.002 Ручка.m3d
- К.001.02.003 Трубка.cdw
- К.001.02.003 Трубка.m3d
- К.001.03.000 СБ Поддон.a3d
- К.001.03.000 СБ Поддон.cdw
- К.001.03.000 СБ Поддон Спецификация.spw
- К.001.03.001 Ножка.cdw
- К.001.03.001 Ножка.dxf
- К.001.03.001 Ножка.m3d
- К.001.03.002 Поддон.cdw
- К.001.03.002 Поддон.dxf
- К.001.03.002 Поддон.m3d
- К.001.04.000 СБ Решетка.a3d
- К.001.04.000 СБ Решетка.cdw
- К.001.04.000 СБ Решетка Спецификация.spw
- К.001.04.001 Пруток поперечный.cdw
- К.001.04.001 Пруток поперечный.m3d
- К.001.04.002 Пруток продольный.cdw
- К.001.04.002 Пруток продольный.m3d
- К.001.04.003 Ребро.cdw
- К.001.04.003 Ребро.dxf
- К.001.04.003 Ребро.m3d
