Корпус для сборки батареи из LiFePO4 ячеек 40135 16 последовательно 1 параллель, для стяжки холдеров использовать шпильку М5
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Корпус АКБ 40135 (С40) 16S1P

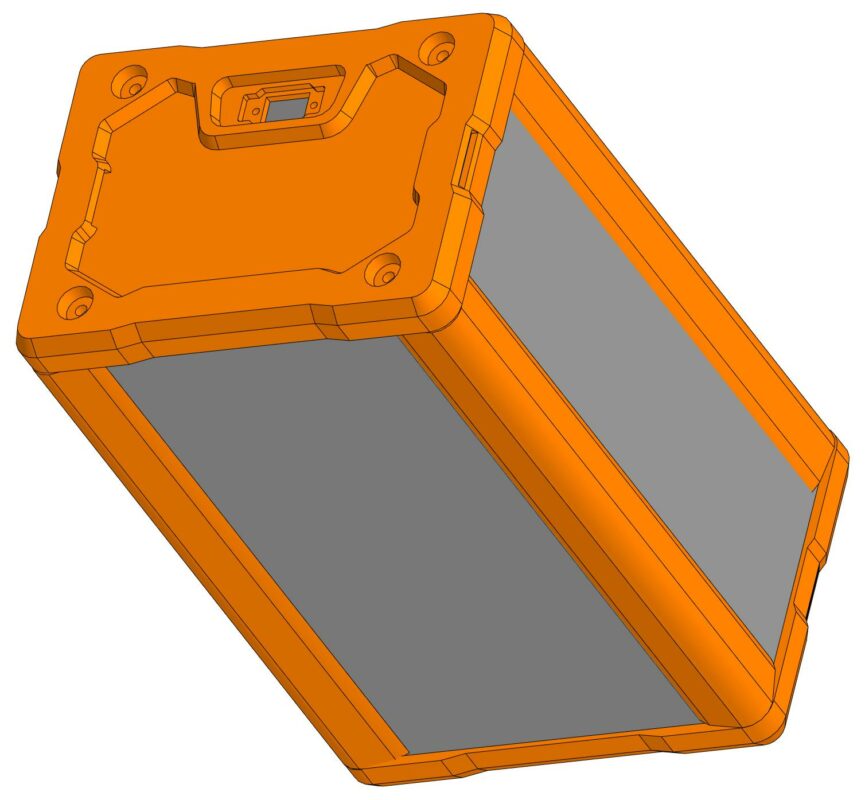

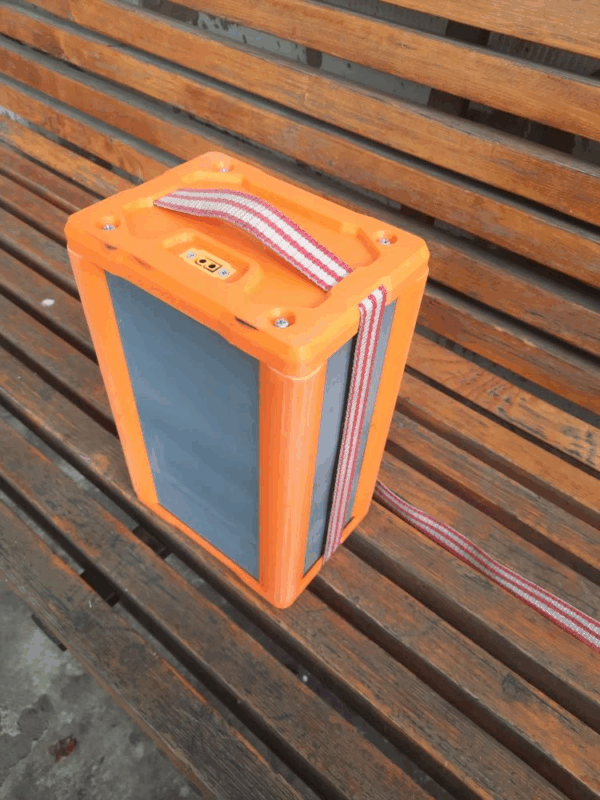

Корпус АКБ 40135 (С40) 16S1P
1
2
358
2
1
20
Сообщить о проблеме
Автор
Виктор
Дата
27.11.2025
Язык
Русский
Состав

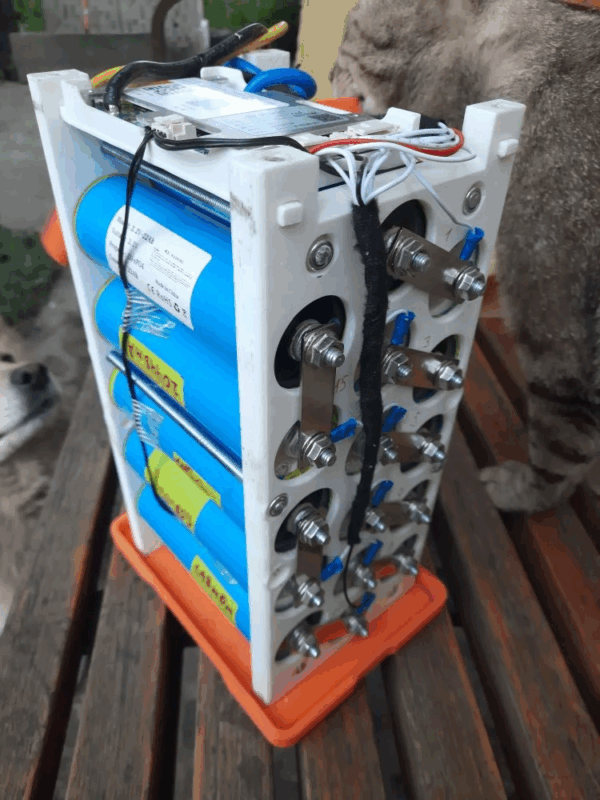

Корпус, крышка верх, крышка низ, уголок усилитель, холдер, держатель БМС, надпись на корпус АКБ
Софт
КОМПАС-3D v23
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Держатель БМС.m3d
-
Надпись на АКБ.m3d
-
Сборка корпуса акб с40.stp
-
Холдер для с40 v3.m3d
-
корпус акб с40.m3d
-
корпус акб с40.stp
-
крышка на акб с40 верх.m3d
-
крышка на акб с40 низ.m3d
-
уголок уселитель.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Александр Кокоулин
Алексей
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
у меня принтер 225*225*250. пойдет для него и вообще какие габариты?
Уголки жёсткости на столе располагал по диагонали, холдеры тоже делил на две части и склеивал. У меня таких АКБ 2шт, второй который здесь выложен уже печатал на К1 макс, с ним проще было, а первый АКБ на Эндер 3 печатал.
Размеры (ШxВxГ) : 183х298х135

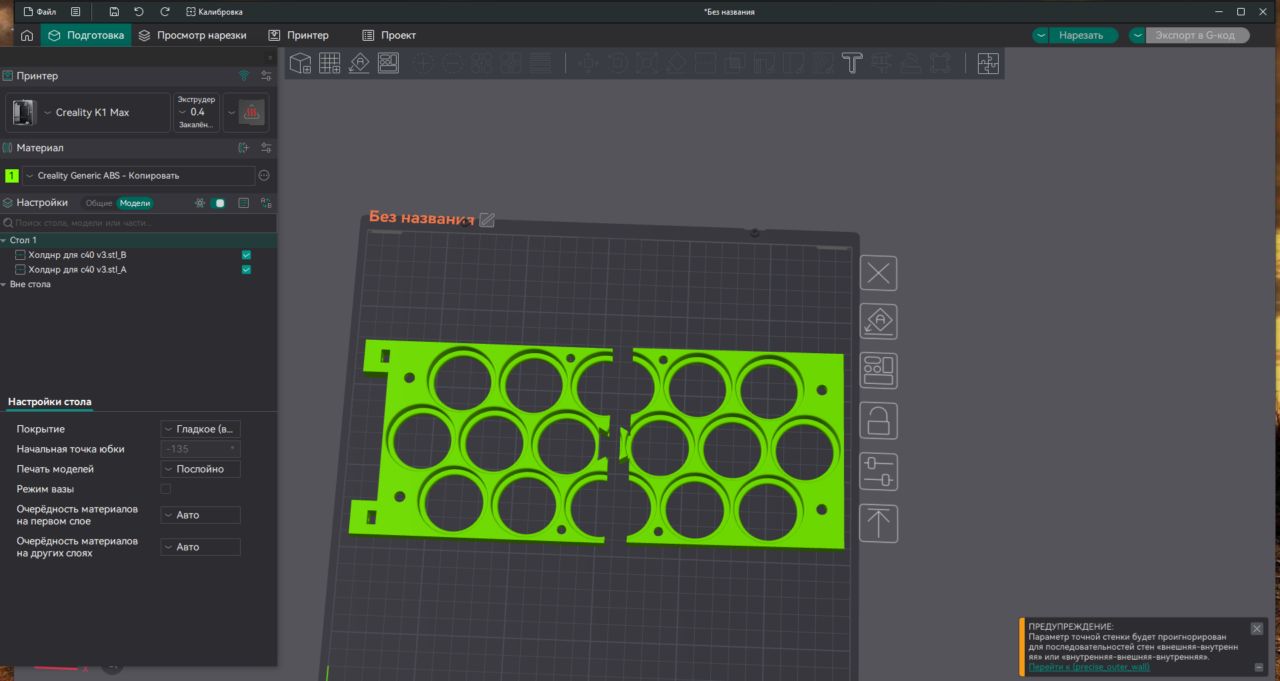

Я печатал на Эндер 3, защитный пинал в слайсере разрезал на две части потом склеивал, разрез делал ласточкин хвост.
вот и у меня эндер 3. а все остальное проходит?
