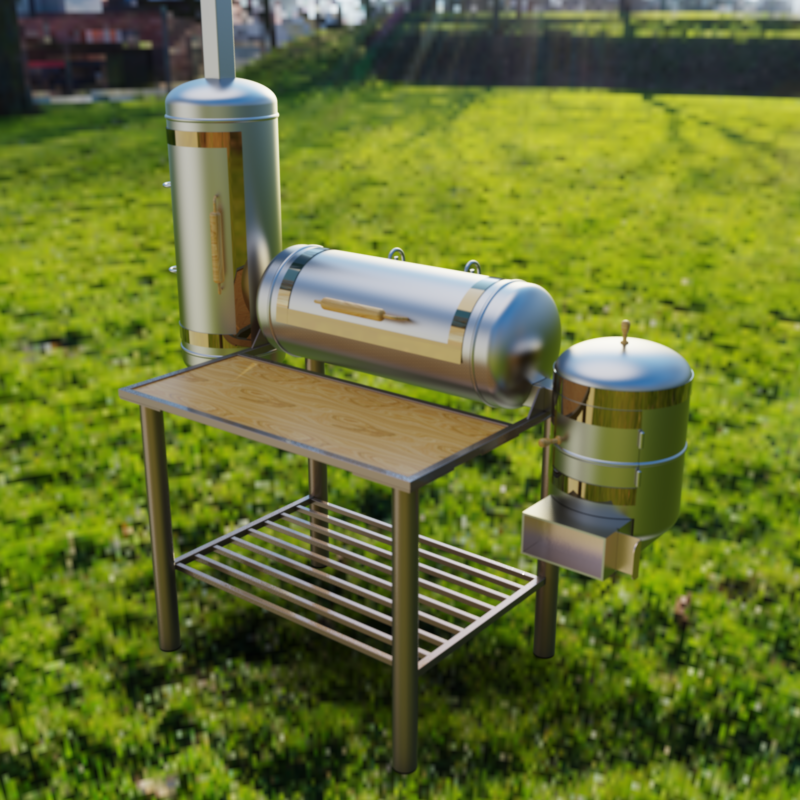

Мангал из баллонов пропан-бутана.

1
2
421
0
0
100

Мангал из баллонов горючего газа! Надо понимать что перед тем как приступить к изготовлению данной конструкции необходимо убедиться в безопасности баллонов! В баллоне не должно ни чего плескаться, при открытом вентиле не должен выходить газ. Так же необходимо проверить при открытом вентиле чтоб с баллона, в перевернутом состоянии, ни чего не вытекало. После того как убедились в том что нет газа, не течет ни чего с баллона можно приступить к выкручиванию вентиля. Вентиль выкручивать аккуратно в дали от раскаленных предметов и тем более в дали от открытого огня. Желательно на открытом воздухе или в очень хорошо проветриваемом помещении! После удаления вентиля (допускается только выкручивание! Ни каких отрезаний или сбиваний молотком) баллон необходимо промыть или пропарить если есть доступ к пару. Промывка производится, желательно горячей водой, не в помещении, в течении 1х-2х часов. В горловину вставляется шланг размером не много меньше чем отверстие в баллоне подключенный к системе отопления или водоснабжения, так чтоб он доставал дна баллона. Запускается вода, заполняется баллон и оставляется с приоткрытой подачей воды на необходимое время. Вода должна быть проточной чтоб ее движение вымывало в баллоне бутан. Только после этой процедуры можно приступить к изготовлению. В баллоне может остаться незначительный запах бутана, так как на его выветривание необходимо намного больше времени.


Сообщить о проблеме
Дата
28.09.2024
Язык
Русский
Состав

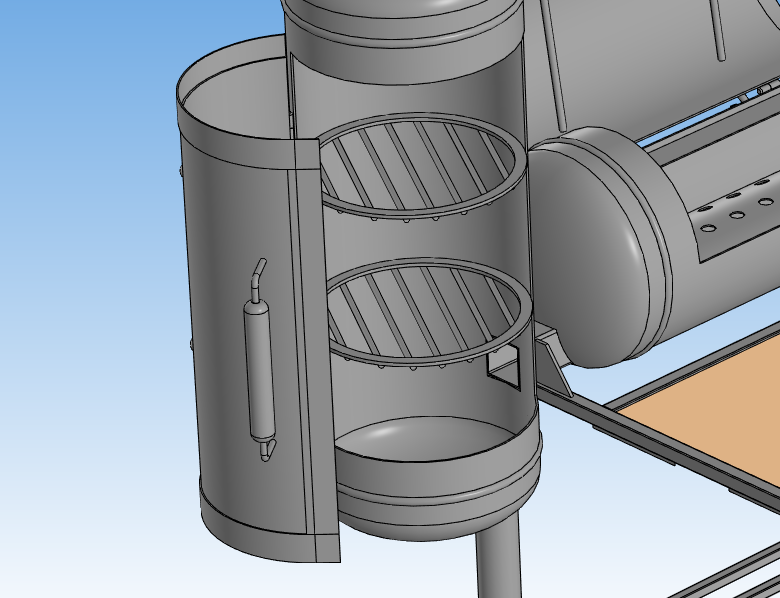

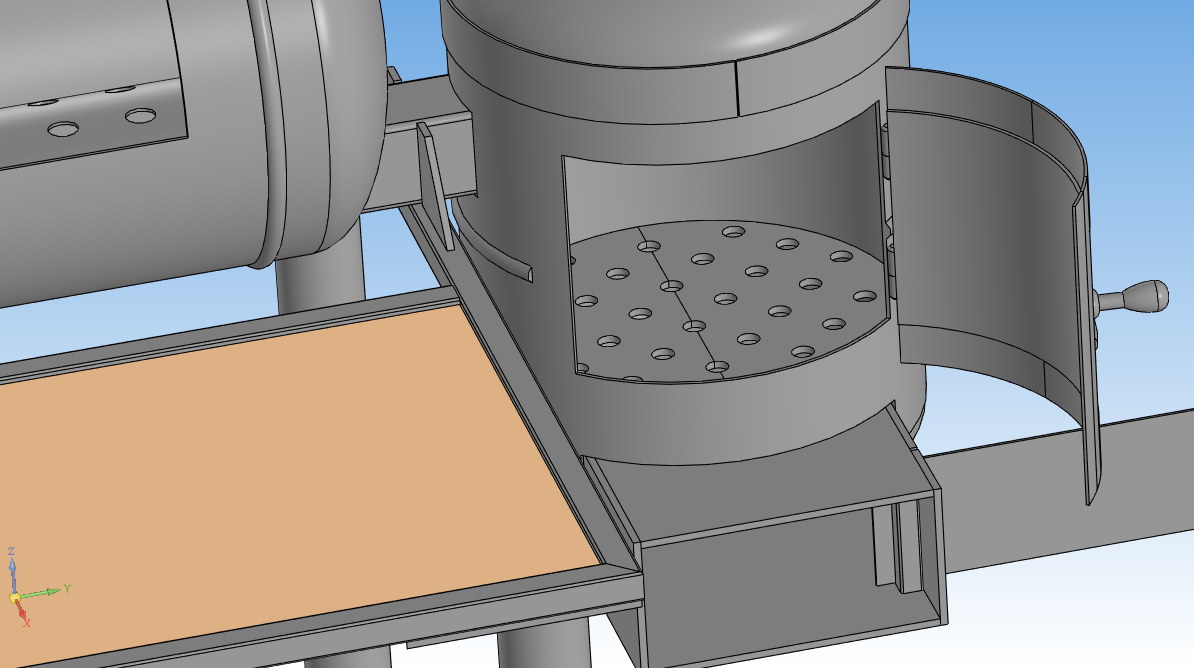

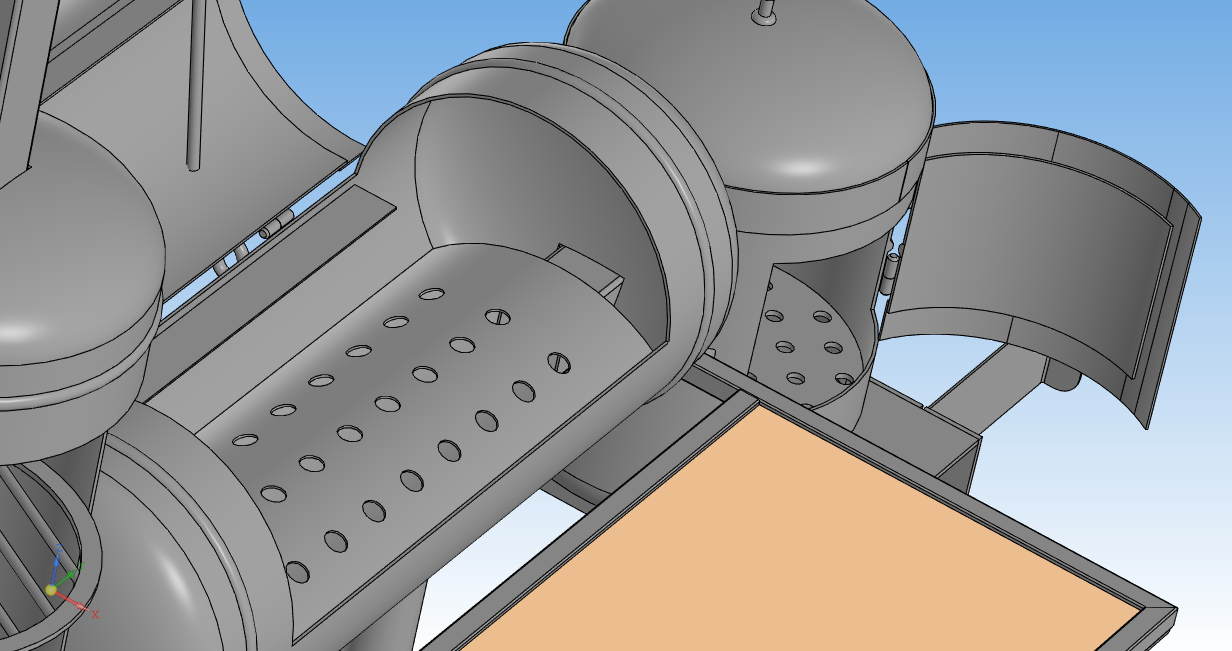

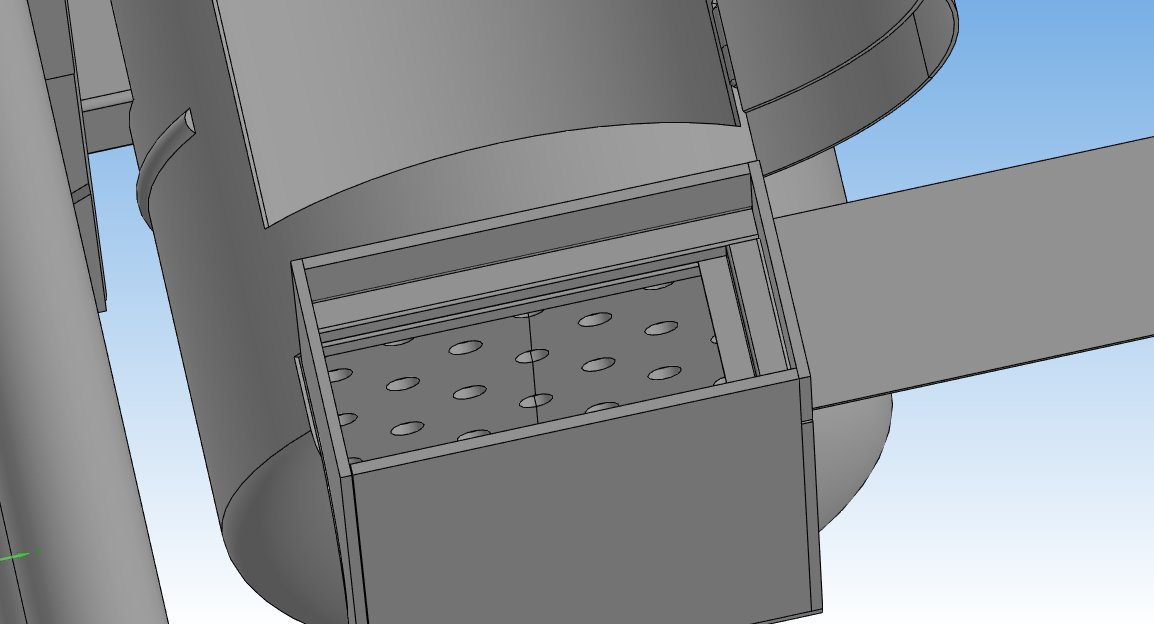

Деталировочный чертеж (Мангал из баллонов пропан бутана.
Софт
КОМПАС-3D 21 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-m3d (Баллон 50л).m3d

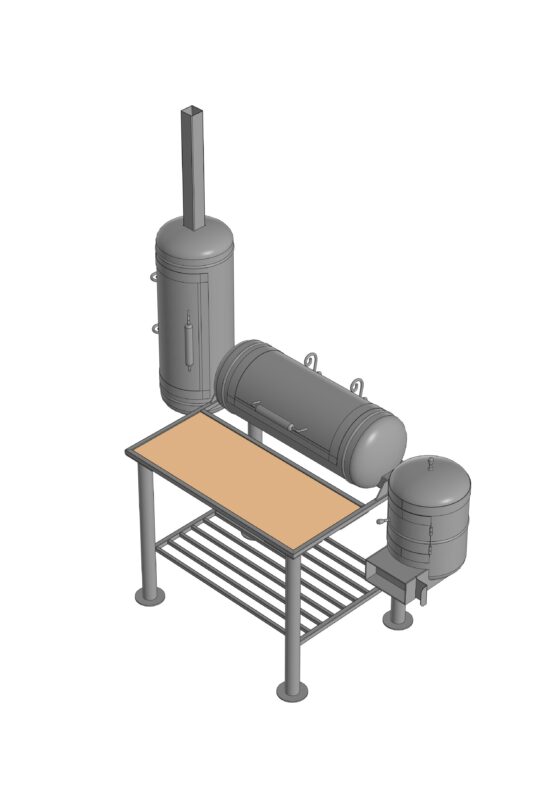

  • icon-a3d 0-00 ЭСБ - Мангал.a3d
  • icon-cdw 0-00.cdw
  • icon-a3d 0-01 ЭСБ - Сборка топки мангала.a3d
  • icon-a3d 0-02 ЭСБ - Сборка мангала.a3d
  • icon-a3d 0-03 ЭСБ - Сборка коптильни.a3d

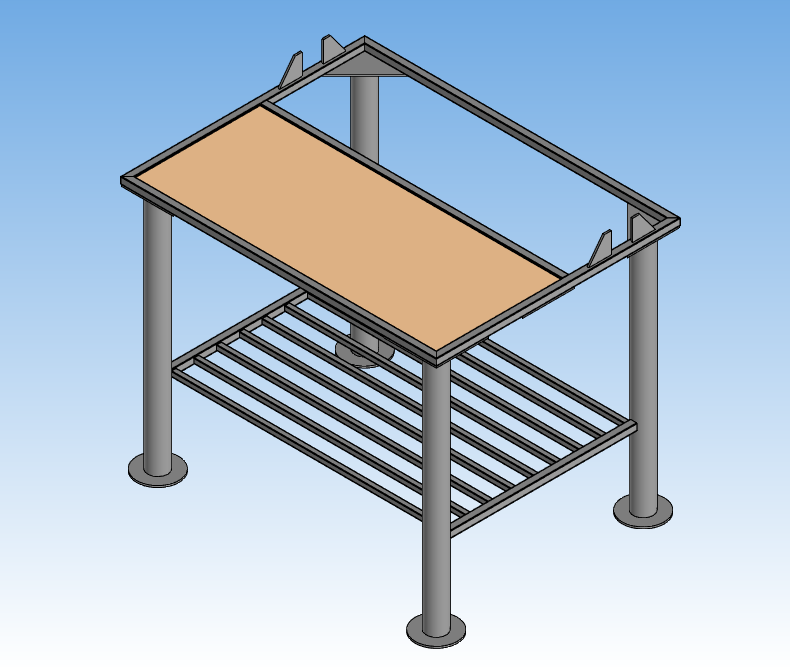

  • icon-a3d 0-04 ЭСБ - Стол мангала.a3d
  • icon-m3d 1-01 МД - Баллон 27 литров корпус.m3d
  • icon-a3d 1-01 ЭСБ - Сборка крышки мангала.a3d
  • icon-a3d 1-03 ЭСБ - Сборка сетки.a3d
  • icon-m3d 2-01 МД - Баллон 27 литров крышка.m3d
  • icon-a3d 2-01 МД - Сборка крышки баллона 27 литров.a3d
  • icon-m3d 3-01 МД - Дверца баллона 27 литров.m3d
  • icon-m3d 5-01 МД - Поясок перекрытия зазора дверцы баллона 27 литров передний.m3d
  • icon-m3d 6-01 МД - Обечайка крышки баллона 27 литров.m3d
  • icon-m3d 7-01 МД - Колосник.m3d
  • icon-m3d 8-01 МД - Задняя стенка зольника.m3d
  • icon-m3d 9-01 МД - Левая сторона зольника.m3d
  • icon-m3d 10-01 МД - Правая сторона зольника.m3d
  • icon-m3d 11-01 МД - Левая сторона зольника 2.m3d
  • icon-m3d 12-01 МД - Деталь.m3d
  • icon-m3d 13-01 МД - Дно зольника.m3d
  • icon-m3d 13-01 МД - Направляющая заслонки правая.m3d
  • icon-m3d 14-01 МД - Направляющая зольника верхняя.m3d
  • icon-m3d 15-01 МД - Заслонка зольника.m3d
  • icon-m3d 16-01 МД - Переходная труба топки.m3d
  • icon-m3d 17-02 МД - Корпус мангала (Баллон 50л).m3d
  • icon-m3d 18-02 МД - Крышка мангала.m3d
  • icon-m3d 19-02 МД - Нащельник крыши мангала.m3d
  • icon-m3d 20-02 МД - Нащельник мангала боковой.m3d
  • icon-m3d 21-02 МД - Опорная планка шампура.m3d
  • icon-m3d 22-02 МД - Теплораспределитель.m3d
  • icon-m3d 23-02.03 МД - Пруток жесткости крышек мангала и коптильни.m3d
  • icon-m3d 24-03 МД - Рамка сетки.m3d
  • icon-m3d 25-03 МД - Пруток 170х4 сетки.m3d
  • icon-m3d 26-03 МД - Пруток 236х4 сетки.m3d
  • icon-m3d 27-03 МД - Пруток 270х4 сетки.m3d
  • icon-m3d 28-03 МД - Пруток 280х4 сетки.m3d
  • icon-m3d 29-03 МД - Труба дымохода.m3d
  • icon-m3d 30-04 МД - Профиль каркаса стола (боковой).m3d
  • icon-m3d 31-04 МД - Профиль каркаса стола (передний, задний).m3d
  • icon-m3d 32-04 МД - Профиль столешни (центральный).m3d
  • icon-m3d 33-04 МД - Угол столешни.m3d
  • icon-m3d 34-04 МД - Ножка стола.m3d
  • icon-m3d 35-04 МД - Опора ножки.m3d
  • icon-m3d 36-04 МД - Профиль нижний боковой столешни.m3d
  • icon-m3d 37-04 МД - Профиль полки.m3d
  • icon-m3d 38-04 МД - Столешня.m3d
  • icon-m3d 39-04 МД - Крепление мангала.m3d
  • icon-m3d Завиток 150.m3d
  • icon-m3d Поясок перекрытия зазора дверцы баллона 27 литров.m3d
  • icon-m3d Ручка дверцы.m3d
  • icon-m3d Ручка скоба.m3d
  • icon-a3d Сборка Дверцы баллона 27 литров.a3d
  • icon-txt Техника безопасности.txt
  • icon-m3d Шарнир 0.m3d
  • icon-m3d Шарнир1.m3d
