Мангальная зона 2960х805х2900мм

200

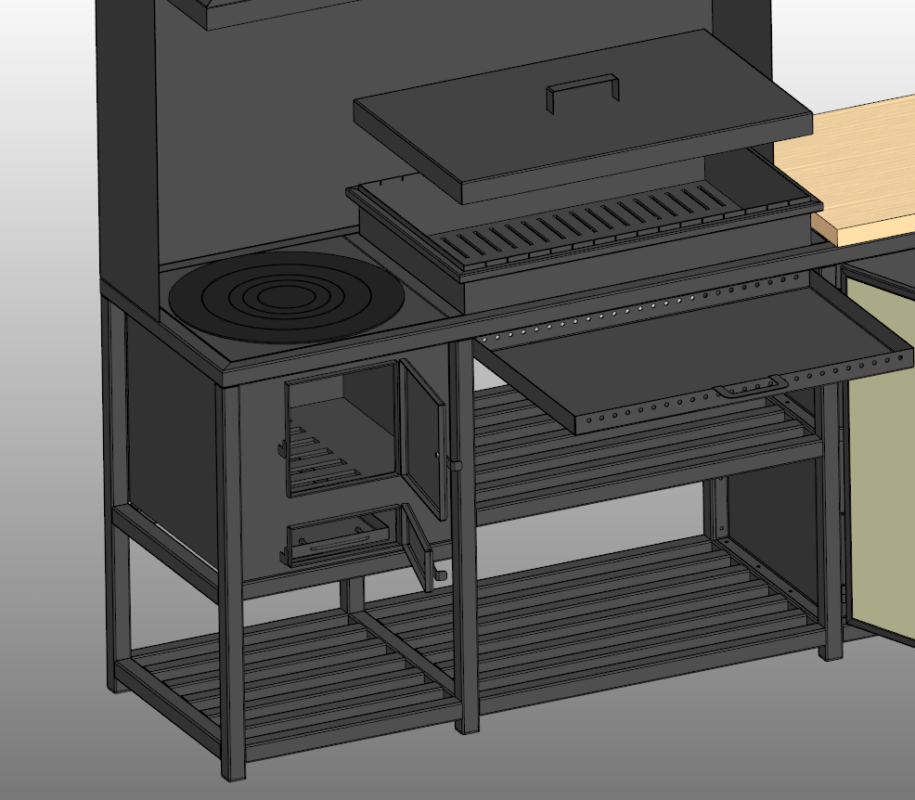

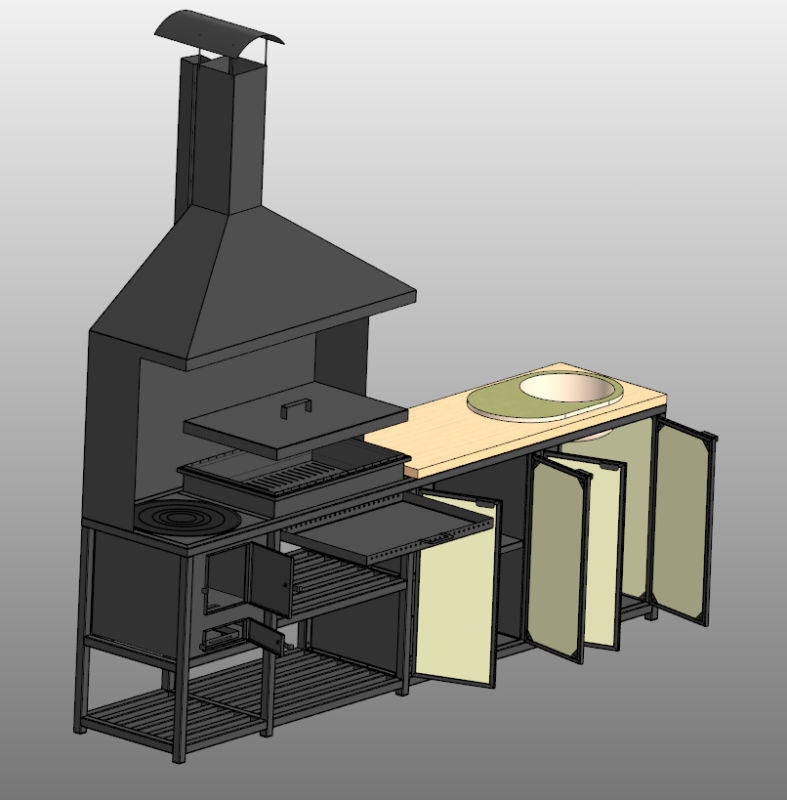

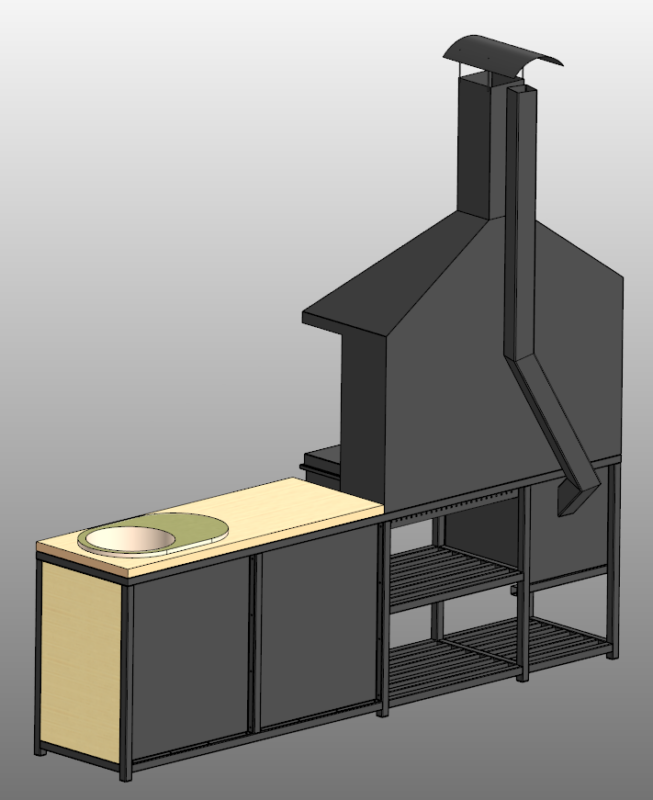

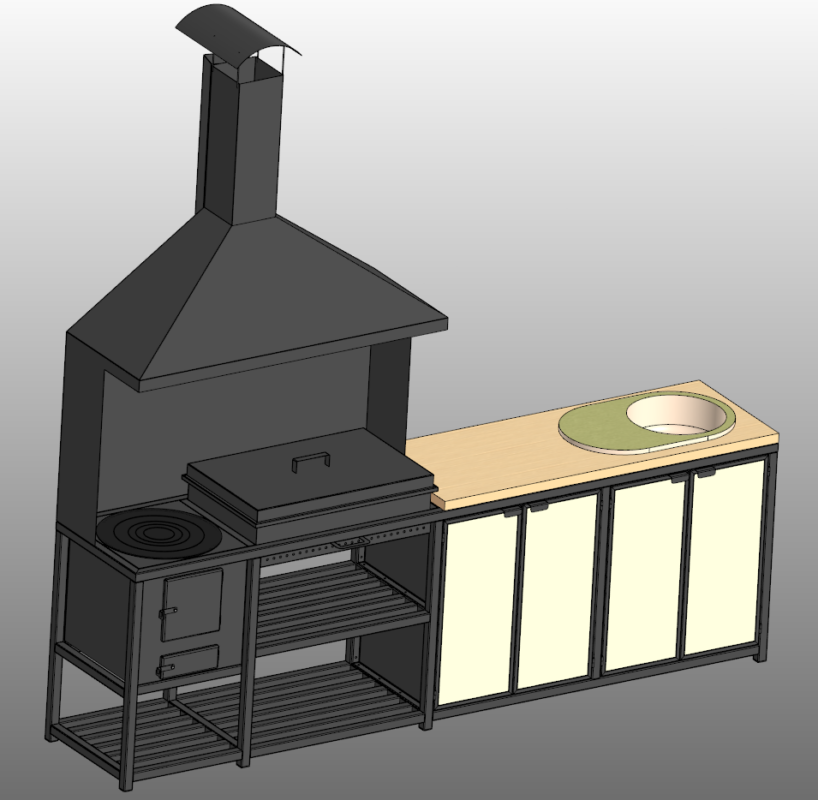

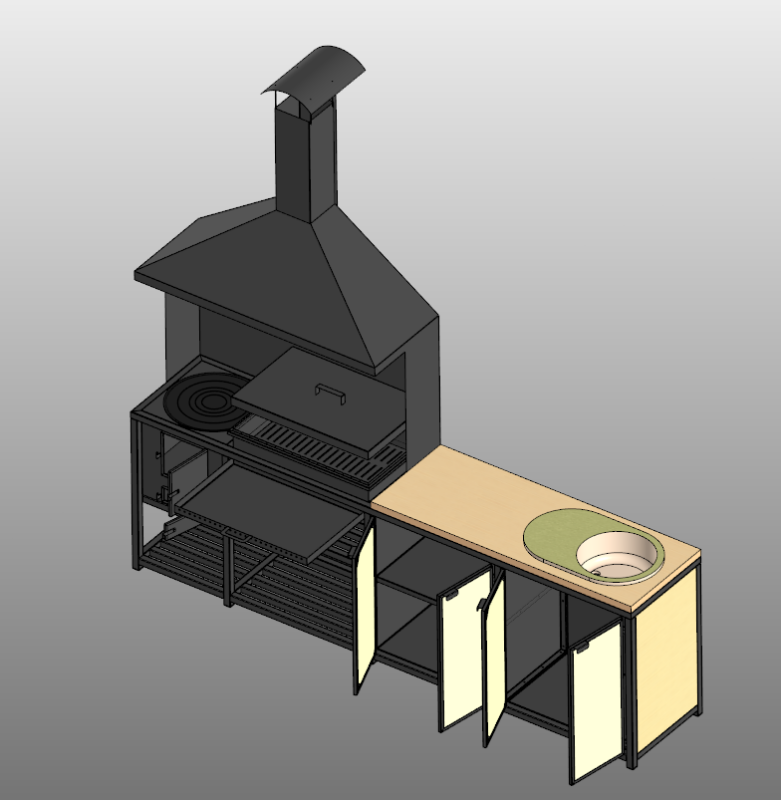

Мангальная зона, которая содержит:
-Мангал с полками внизу и лотком под золу
-Печка с плитой под казан, с дымоходом и зольником
-Вытяжка
-Зона готовки (столешница, шкафчики с дверками, мойка)
Данная сборка была выдана в работу и без проблем изготовлена и собрана
Общие габаритные размеры ДхШхВ: 2960х805х2900мм
Размеры мангала: 800х500мм
Диаметр плитки под казан (максимальный): 350мм

3D Модели 3D Сборка мангала большой мангал Мангал мангальная зона мангальная кухня

Автор

ilmirbeast58

Дата

04.05.2026

Язык

Русский

Состав

Сборка, чертежи, развертки, программы на лазерный труборез

Софт

КОМПАС-3D 23 Как открыть?
