Модель беседки 3х3м

0
1
43
0
0
80

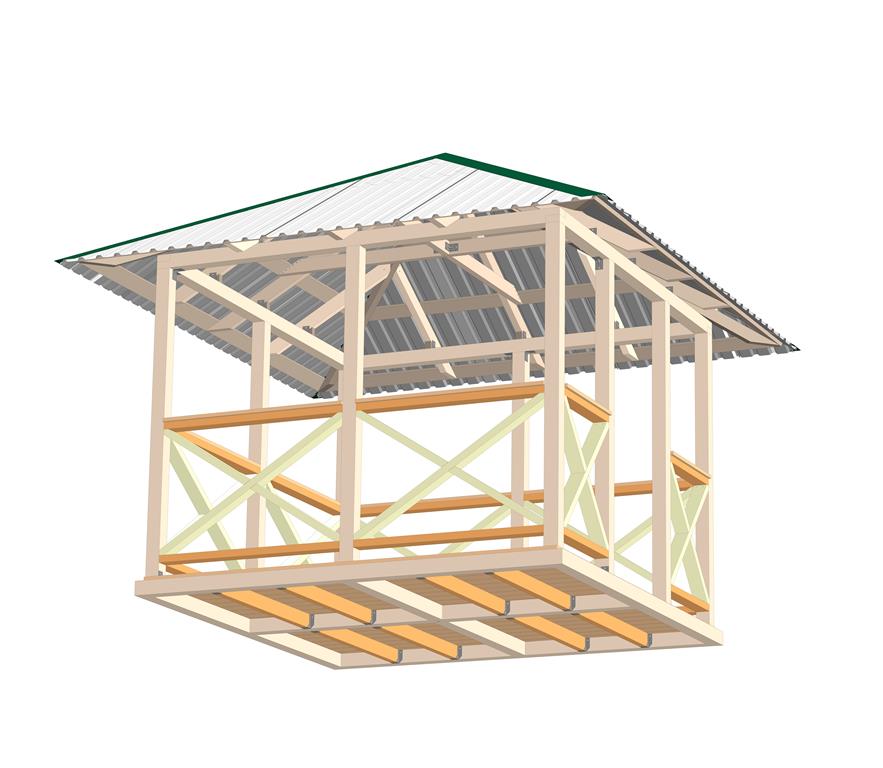

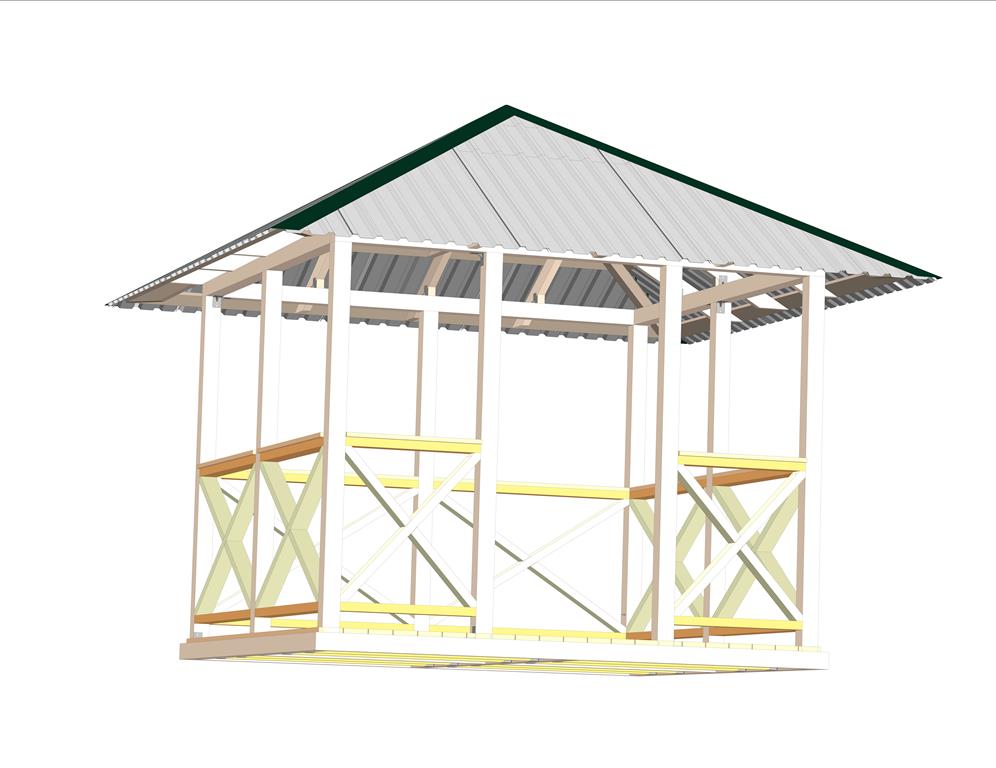

Беседка 3х3м с подсчётом материалов и чертежами деталировки. В файлах представлены варианты как с трёхметровыми деревянными заготовками, так и с шестиметровыми.


Сообщить о проблеме
Дата
03.07.2025
Язык
Русский
Состав
Сборки каркас беседки и крыша, детали, входящие в состав сборок, чертежи с деталировкой и подсчётом материалов и файл excel с описанием количества материалов.
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • чертежи
    • Брус 100х100 вертикальная опора _ 9шт.cdw
    • Брус 100х100 верхняя обвязка _ 4шт.cdw
    • Доска 120х25 обвязки крыши пояс 1 _ 4шт.cdw
    • Доска 120х25 обвязки крыши пояс 2 _ 4шт.cdw
    • Доска 120х25 обвязки крыши пояс 3 _ 4шт.cdw
    • Доска 25х120 перила длинные _ 6шт.cdw
    • Доска 25х120 перила короткие _ 2шт.cdw
    • доска 50х100 под перила _ 12шт.cdw
    • доска 50х100 под перила у входа _ 4шт.cdw
    • Доска пол 25х120 крайняя _ 4шт.cdw
    • Доска пол 25х120 полная _ 22шт.cdw
    • Доска пол 25х120 у входа _ 2шт.cdw
    • Доска пол 25х120 центральная _ 2шт.cdw
    • Клин _ 12шт.cdw
    • Конек 1 L=2000мм _ 4шт.cdw
    • Конек 2 L=2000мм _ 4шт.cdw
    • Лага доска 50х100 _ 8шт.cdw
    • Лист профнастил С-20 L2500 левый _ 4шт.cdw
    • Лист профнастил С-20 L2500 левый угол _ 4шт.cdw
    • Лист профнастил С-20 L2500 правый _ 4шт.cdw
    • Лист профнастил С-20 L2500 правый угол _ 4шт.cdw
    • Лист профнастил С-20 центральный _ 4шт.cdw
    • Планка диагональная боковая доска 50х100 _ 12 шт.cdw
    • Планка диагональная фронтальная 100х50 _ 4шт.cdw
    • Растяжка 1 _ 1шт.cdw
    • Растяжка 2 _ 1шт.cdw
    • Стропило 1 _ 4шт.cdw
    • Стропило 2 _ 4шт.cdw
    • Стропило 3 (является зеркальным к стропило 4) _ 4шт.cdw
    • Стропило 4 (является зекальным к стропило 3) _ 4шт.cdw
  • крыша четырёхскатная
    • Доска 120х25 обвязки крыши пояс 1.m3d
    • Доска 120х25 обвязки крыши пояс 2.m3d
    • Доска 120х25 обвязки крыши пояс 3.m3d
    • Клин.m3d
    • Конёк 1 L2000 мм.m3d
    • Конёк 2 L2000 мм.m3d
    • Лист профнастил С-20 L2000 вершина 1-3.m3d
    • Лист профнастил С-20 L2000 вершина 2-4.m3d
    • Лист профнастил С-20 L2000 крайний левый 1-3.m3d
    • Лист профнастил С-20 L2000 крайний левый 2-4.m3d
    • Лист профнастил С-20 L2000 крайний правый 1-3.m3d
    • Лист профнастил С-20 L2000 крайний правый 2-4.m3d
    • Лист профнастил С-20 L2000 полный актуальный профиль.m3d
    • Лист профнастил С-20 L2000 средний левый 1-3.m3d
    • Лист профнастил С-20 L2000 средний левый 2-4.m3d
    • Лист профнастил С-20 L2000 средний правый 1-3.m3d
    • Лист профнастил С-20 L2000 средний правый 2-4.m3d
    • Лист профнастил С-20 L2000 центральный 1-3.m3d
    • Лист профнастил С-20 L2000 центральный 2-4.m3d
    • Раскрой листов кровли.frw
    • Растяжка 1.m3d
    • Растяжка 2 .m3d
    • Сборка крыша четырёхскатная.a3d
    • Сборка крыша четырёхскатная.cdw
    • Стропило 1.m3d
    • Стропило 2.m3d
    • Стропило 3.m3d
    • Стропило 4.m3d

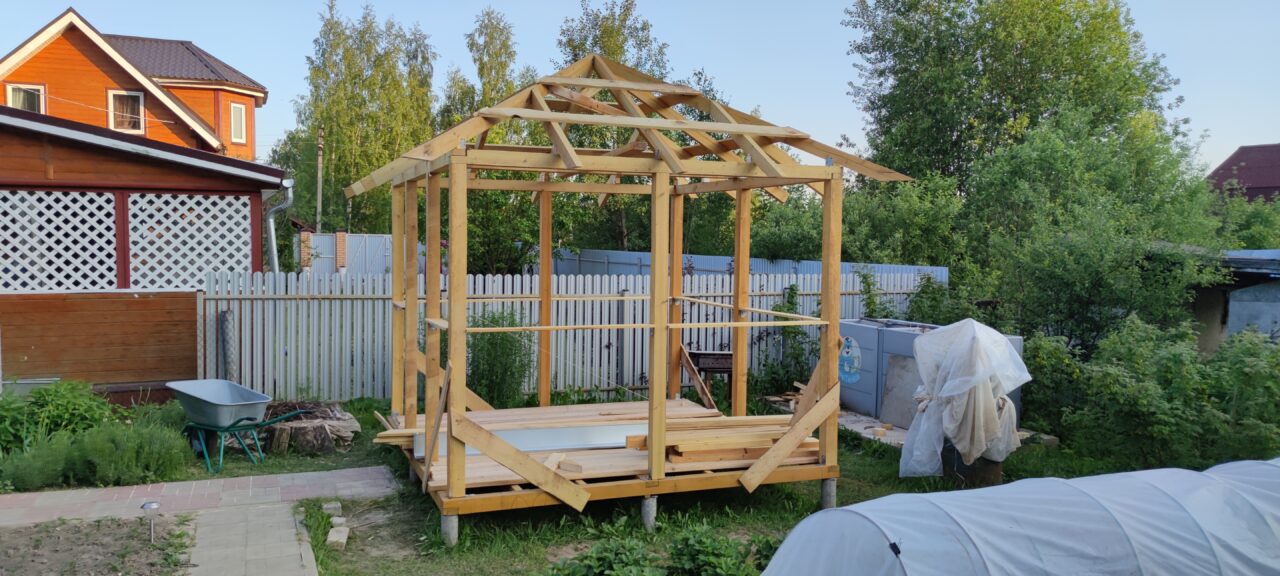

  • IMG_20230612_195644.jpg

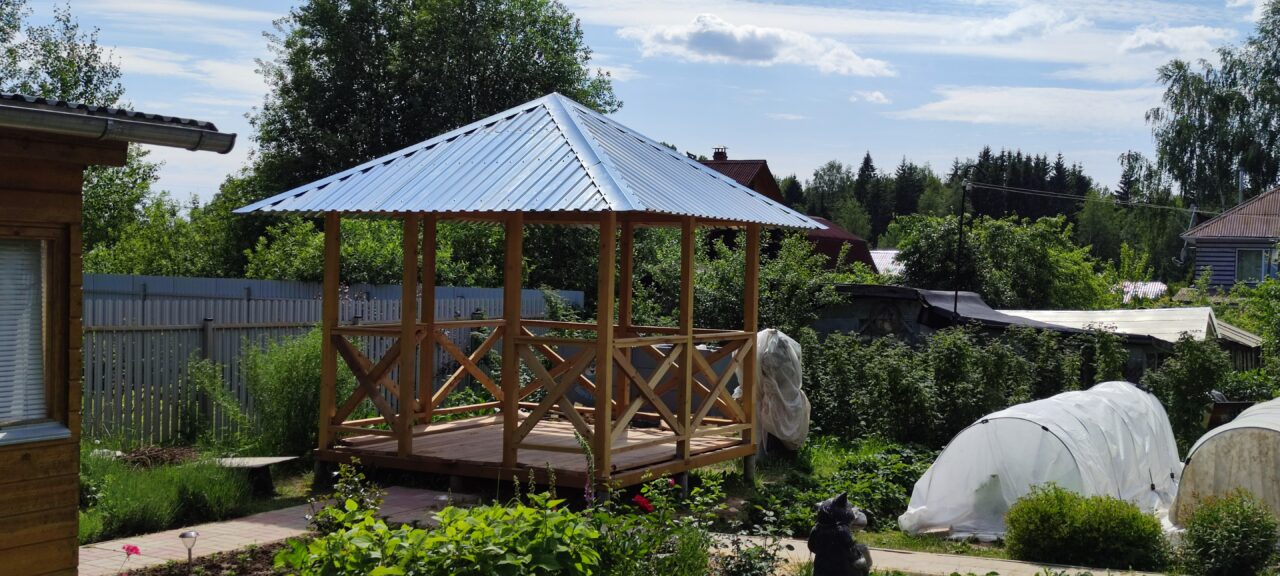

  • IMG_20230618_143842.jpg

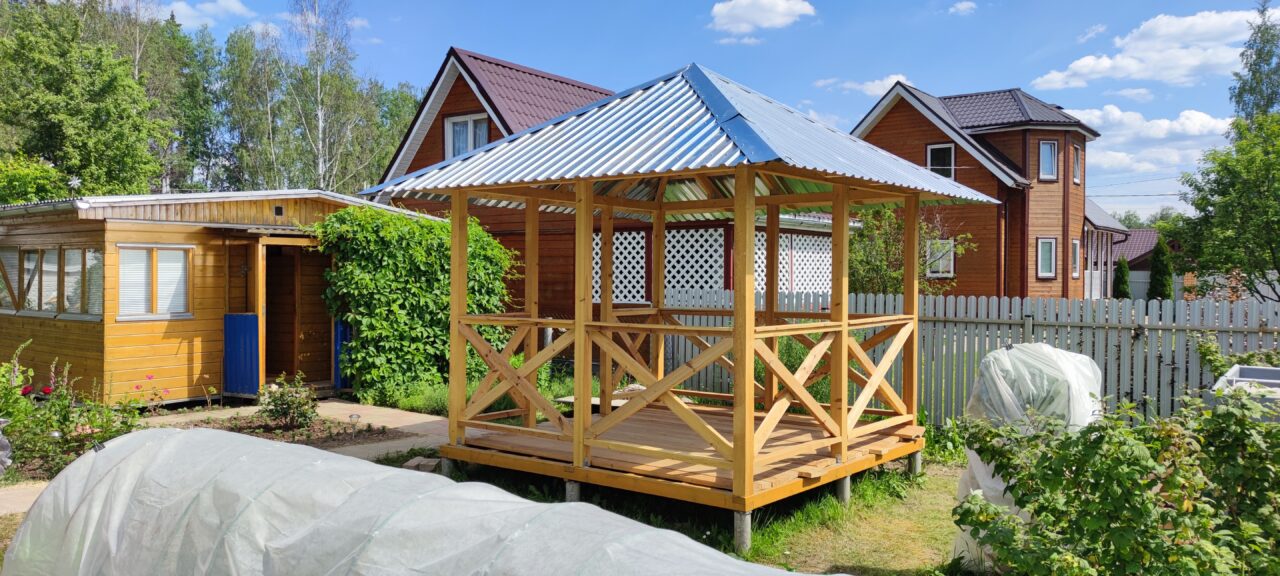

  • IMG_20230618_143920.jpg
  • Андреевский крест фронтальный 100х50.m3d
  • Андреевский крест фронтальный.a3d
  • Брус 100х150 вертикальная опора.m3d
  • Брус 100х150 верхняя обвязка.m3d
  • Брус угловой 150х150.m3d
  • Доска 25х120 перила короткие.m3d
  • Доска 25х120 перила.m3d
  • доска 50х100 под перила у входа.m3d
  • доска 50х100 под перила.m3d
  • Доска пол 25х120 крайняя.m3d
  • Доска пол 25х120 полная центральная.m3d
  • Доска пол 25х120 полная.m3d
  • Доска пол 25х120 у входа.m3d
  • Лага доска 50х100.m3d
  • Материалы.xlsx
  • Обвязка основания.m3d
  • Опора бруса открытая 50х100 КР.092184.m3d
  • Сборка беседка каркас материалы.jpg
  • Сборка беседка каркас с материалами.pdf
  • Сборка беседка каркас.cdw
  • Сборка беседка материалы.pdf
  • Сборка беседка.a3d
  • Сборка беседка.pdf
  • Сборка беседки полная.a3d
  • Сборка беседки полная.stp
  • Уголок крепёжный 70х55х70.m3d
  • Укосина андреевского креста доска 50х100.m3d
