Параметрическая 3D Модель навеса - пергола

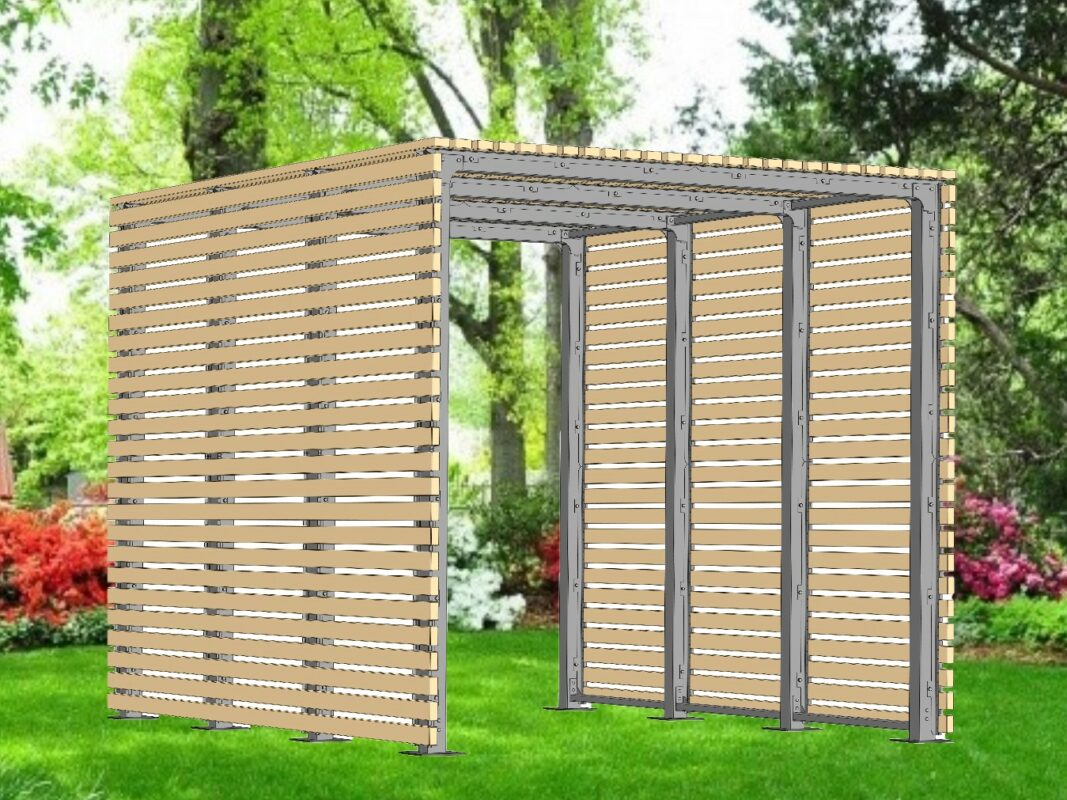

Навес представляет собой сборно-разборную конструкцию из металлических опор и балок, выполненных из квадратных труб, обшитых брусками хвойных пород. Конструкция имеет минимум сварных соединений, а в тех деталях, которые идут под сварку, имеются посадочные места для облегчения сварочных работ. Для облегчения обрешётки каркаса брусками в шинах (листовая деталь), которые прикручены к стойкам каркаса, имеются вырезы. Детали труб опор и балки обрабатываются на станках с ЧПУ, для этого предусмотрен файл с деталями, которые можно пересохранить в нужный вам формат. В файлах чертежей имеются развёртки листовых деталей, которые, в свою очередь, можно пересохранить в dfx файл.

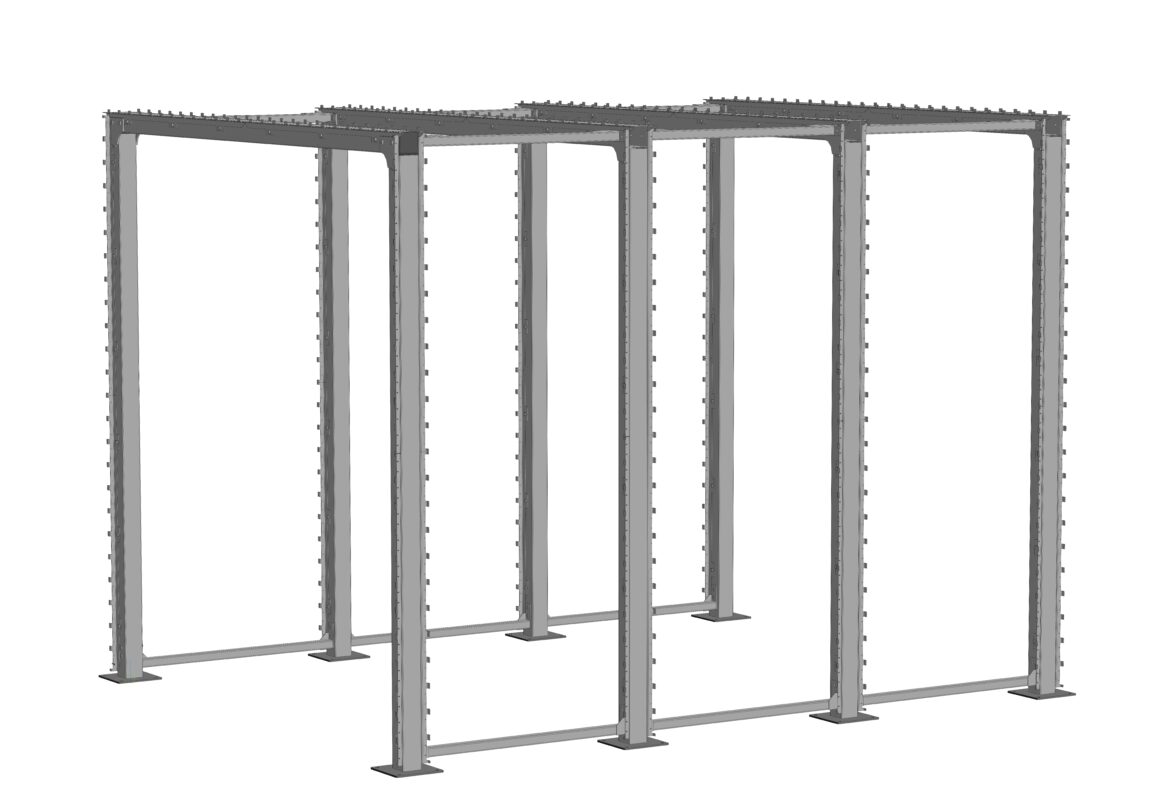

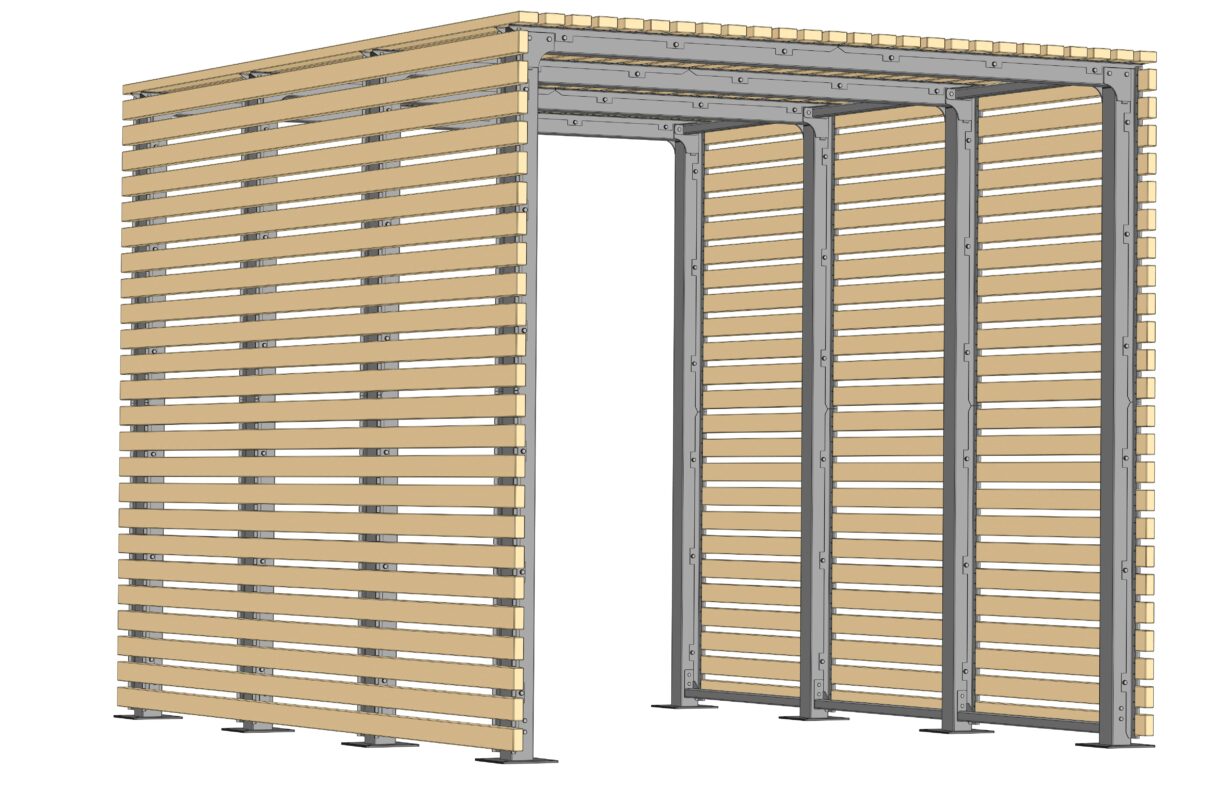

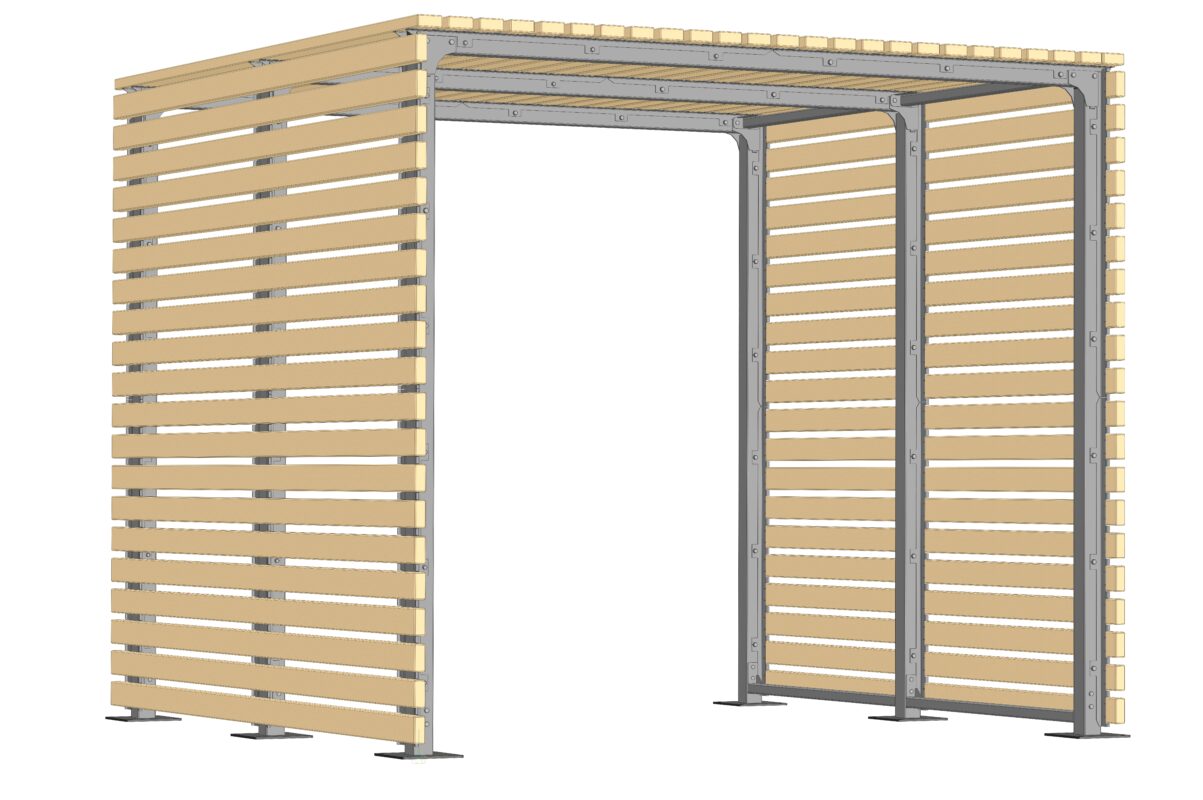

Работа исполнена в одном файле сборки. Наследуемый файл «Шины.m3d» без надобности не трогать, остальные файлы наследуются (ассоциативность) от файла сборки. Высота и ширина перголы рассчитана на количество брусков и шага, шаг задаётся сечением (шириной) бруса и зазором. Все основные параметры подписаны, и можно легко разобраться. Трубы металлоконструкций взяты мной из библиотеки Компаса, как и болтовое соединение, к сожалению, это мешает параметризации (поэтому почти во всех прошлых работах я использовал (использую) собственный крепёж). Сборка Pr-03 исполнена из труб 100х100х3, другая сборка Pr-02 из труб 80х80х3, но можно поменять и на другой сортамент. Все модели полностью параметрические.
