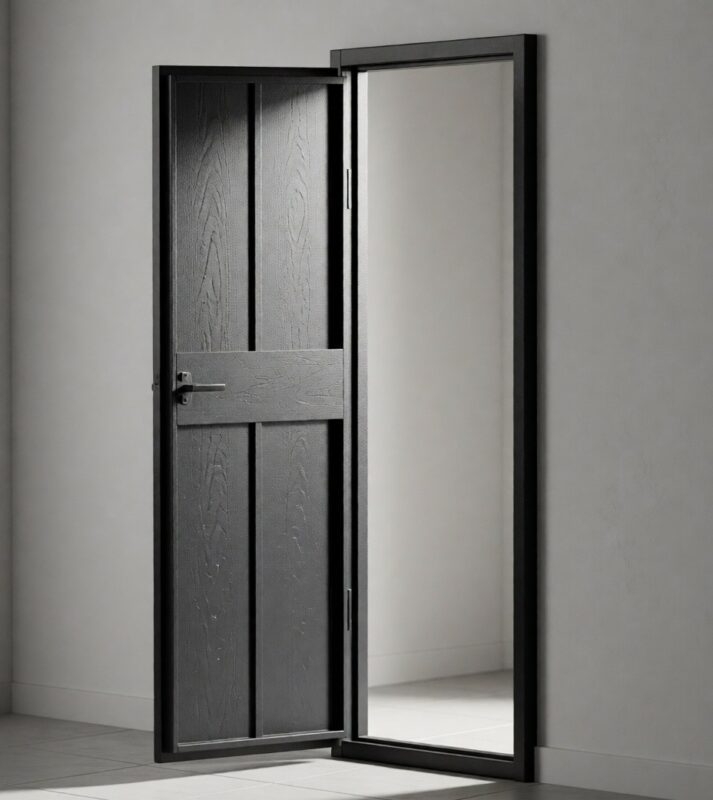

Рама и калитка с цельным листом (2100х890 мм)

Модель полностью редактируемая — отдельные тела, можно менять сечения, толщины, габариты, расположение петель под себя.

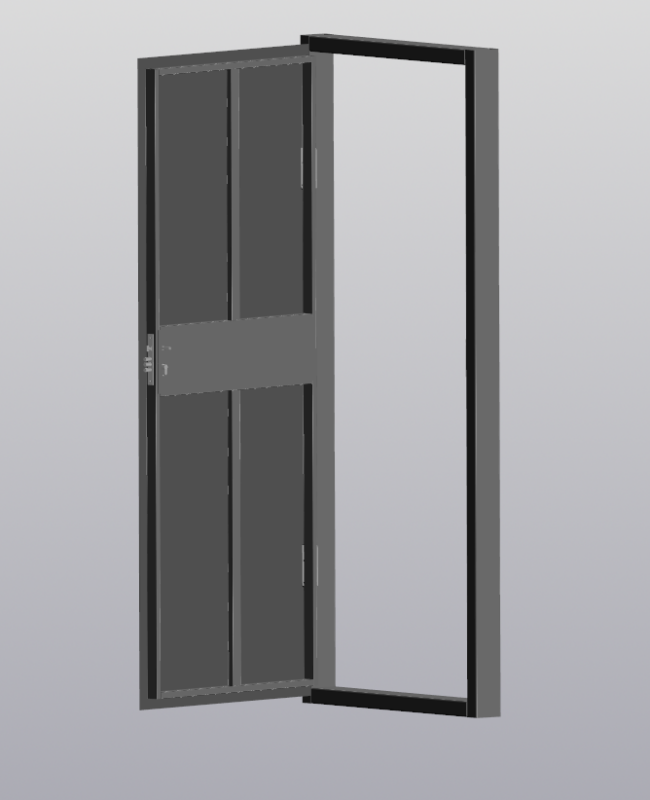

Рама: выполнена из профильной трубы 100×50 мм.
Габариты рамы: 2100 мм (высота) × 890 мм (ширина).

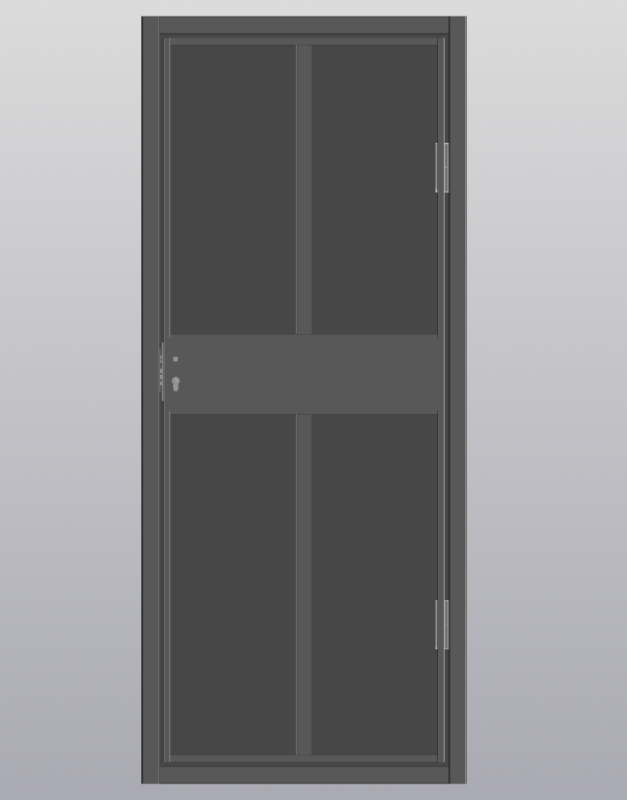

Полотно калитки: сварной каркас из профильной трубы 40×20 мм.

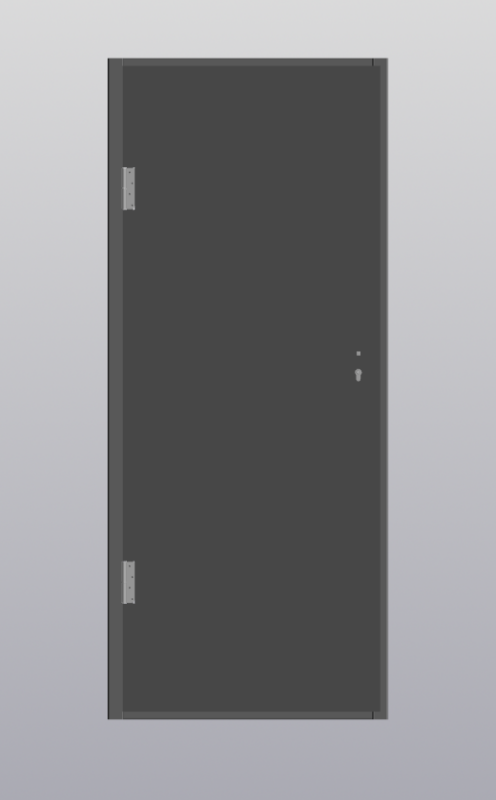

Заполнение: калитка заварена цельным металлическим листом толщиной 3 мм (сплошная обшивка, без просветов).
Петли: на модели для наглядности показано 2 петли.
ВНИМАНИЕ!!! С учётом веса цельного листа 3 мм и общей массивности конструкции, настоятельно рекомендуется устанавливать 3 петли. Это исключит провисание и деформацию в процессе эксплуатации.
Фундамент в сборке для наглядности!

3D Модели 3Dмодель. Ворота изготовлениекалитки калитка калиткасвоимируками Металлоконструкции проектдляпроизводства рамакалитки садоваякалитка Сварка сварнаяконструкция уличныеконструкции ЧПУ

Автор

Валентин

Дата

14.05.2026

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - КАЛИТКА-1.01.01.001 - Труба (2100).m3d
  - КАЛИТКА-1.01.01.002 - Труба (790).m3d
  - КАЛИТКА-1.01.01.003 - Труба (1980).m3d
  - КАЛИТКА-1.01.01.004 - Труба (725).m3d
  - КАЛИТКА-1.01.01.005 - Труба (1980).m3d
  - КАЛИТКА-1.01.01.006 - Труба (790).m3d
  - КАЛИТКА-1.01.01.007 - Труба (930).m3d
  - КАЛИТКА-1.01.01.008 - Труба (2100).m3d
- - КАЛИТКА-1.01.02.001 - Пластина.m3d
  - КАЛИТКА-1.01.02.002 - Пластина.m3d
- - КАЛИТКА-1.01.03.001 - СБ Рама.a3d
  - КАЛИТКА-1.01.03.002 - СБ Калитка.a3d
- - КАЛИТКА-1.01.04.001 - Замок.m3d
  - КАЛИТКА-1.01.04.002 - Замычка.m3d
  - КАЛИТКА-1.01.04.003 - Квадрат.m3d
- - КАЛИТКА-1.01.05.001 - Ось.m3d
  - КАЛИТКА-1.01.05.002 - Петля.m3d
- - КАЛИТКА-1.01.06.001 - Фундамент.m3d
- КАЛИТКА-1.01.00.000 - СБ.a3d
- КАЛИТКА-1.01.00.000 - СБ.stp
