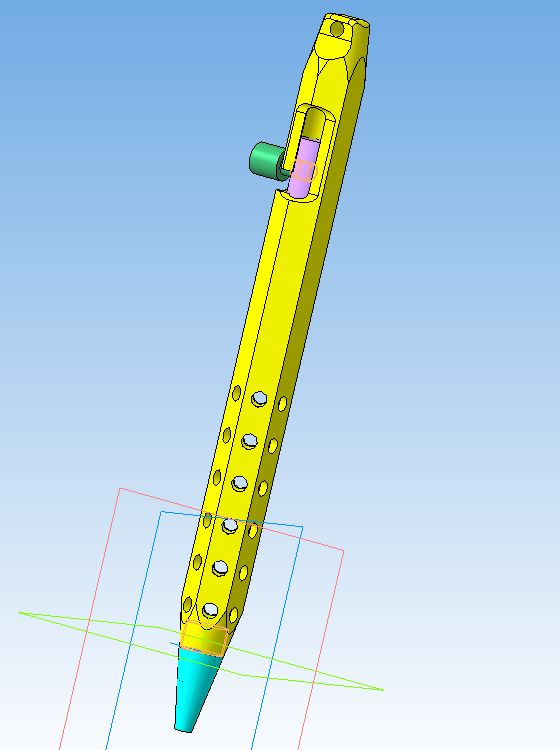

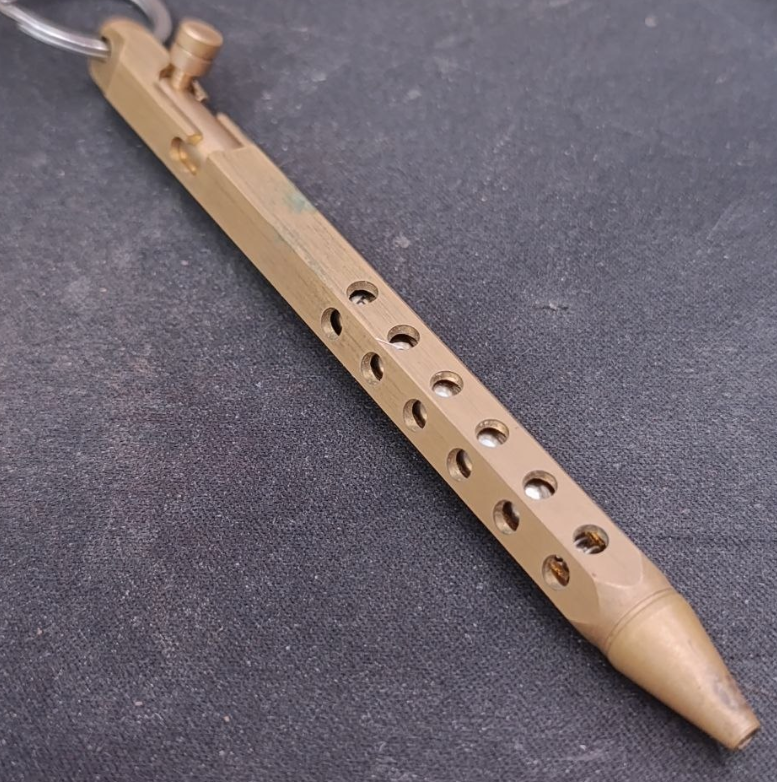

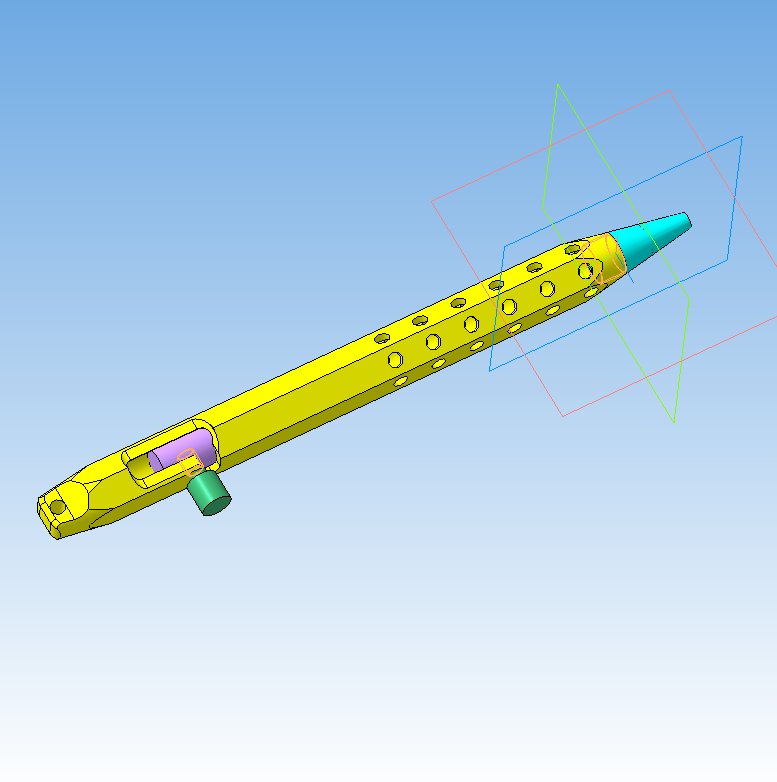

Изделие предназначено для письма шариковой ручкой на бумажных носителях в бытовых и офисных условиях. Конструкция корпуса рассчитана на установку стандартного сменного стержня типа Parker (Parker‑style, длина ≈ 98 мм). Корпус изготовлен из латуни. Механизм подачи стержня - салазочного (слайдерного) типа: перемещением кнопки вдоль паза стержень выдвигается в рабочее положение и убирается внутрь корпуса.
Состоит из:
Корпус (основная деталь) - призматический, гранёного сечения, с плавным сужением к пишущему узлу. На гранях выполнены ряды отверстий, в верхней части - продольный паз для ползуна.
Наконечник - съёмная коническая деталь с центральным отверстием под выход пишущего узла стержня, соединяется с корпусом резьбовым соединением.
Ползун - внутренняя подвижная деталь, перемещается вдоль паза корпуса, удерживает хвостовик стержня и возвратную пружину.
Кнопка (сухарь) - цилиндрическая деталь, закреплена на ползуне, выходит наружу через паз корпуса и служит для управления подачей стержня.
