Снегозадержатель Р-08

Р-08 Снегозадержатель для предотвращения некотролируемого схода снега со ската крыши длиной около 3 м.
Штатные, покупные модели показались директору не достаточно мощными

3D Модели конструкции крыши узлы крыши

Автор

Андрей Ленин

Дата

24.03.2025

Язык

Русский

Состав

3D Сборка, комплект чертежей

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

черт

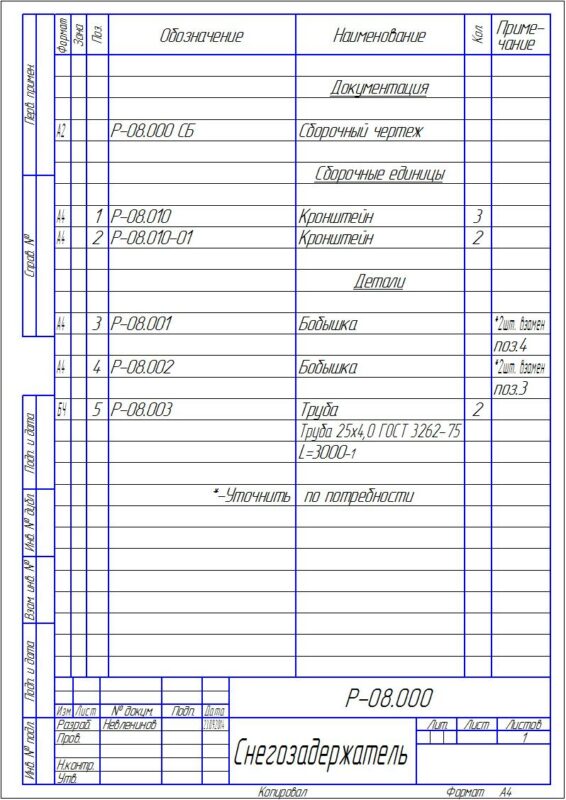

- Р-08.000 - Снегозадержатель СП.jpg
- Р-08.000 - Снегозадержатель.cdw

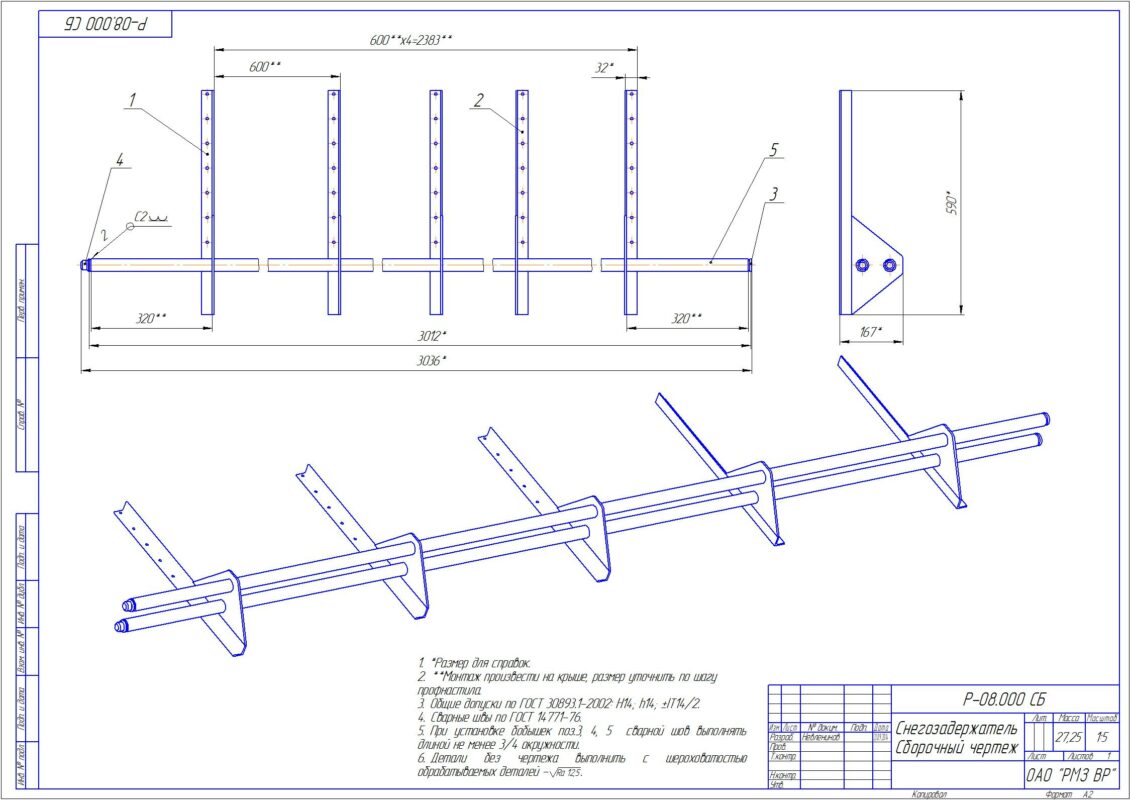

- Р-08.000 - Снегозадержатель.jpg
- Р-08.000 - Снегозадержатель.spw
- Р-08.001 - Бобышка.cdw
- Р-08.001-01 - Бобышка.cdw
- Р-08.002 - Бобышка.cdw
- Р-08.002 - Труба.cdw
- Р-08.010 - Кронштейн.spw
- Р-08.010 СБ - Кронштейн Сборочный чертеж.cdw
- Р-08.011 - Пластина.cdw
- Р-08.012 - Уголок.cdw
- Фрагмент.frw

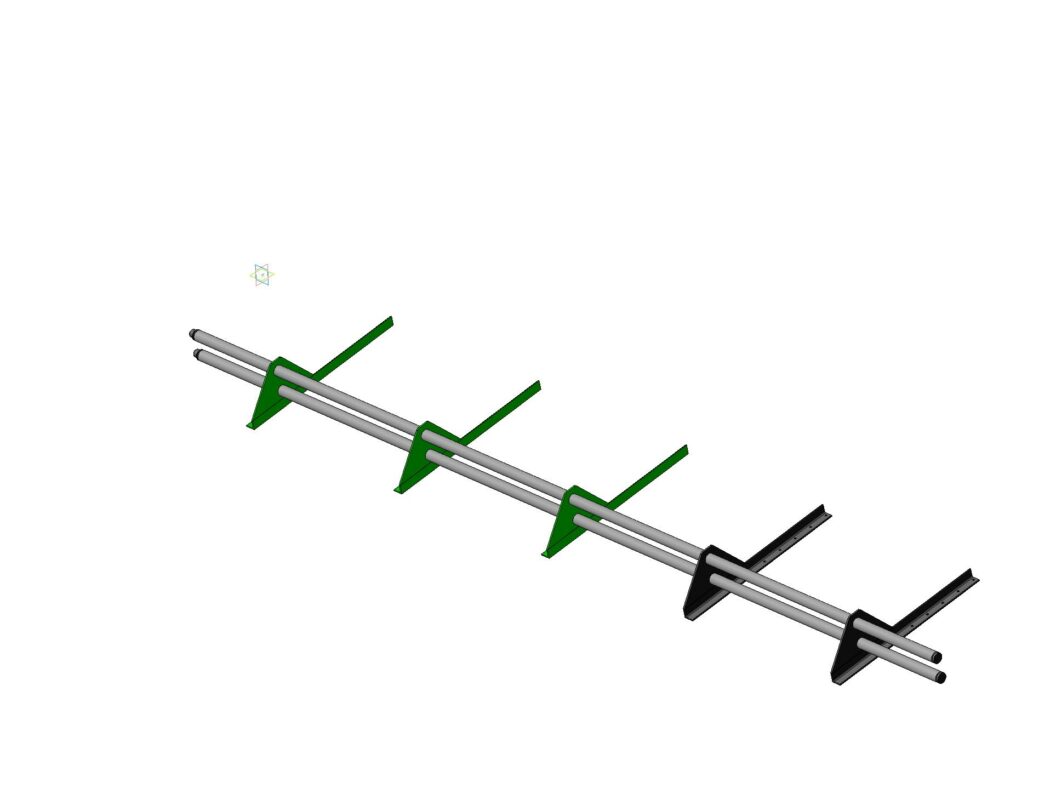

Р-08.000 - Снегозадержатель.a3d
Р-08.000 - Снегозадержатель.jpg
Р-08.001 - Бобышка.m3d
Р-08.001-01 - Бобышка.m3d
Р-08.002 - Труба.m3d
Р-08.010 - Кронштейн.a3d
Р-08.010-01 - Кронштейн.a3d
Р-08.011 - Пластина.m3d
Р-08.012 - Уголок.m3d
Р-08.012-01 - Уголок.m3d
