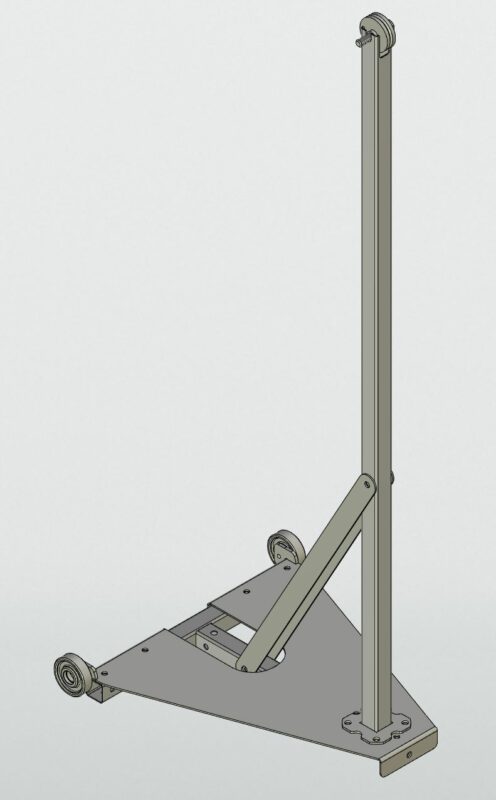

Мобильная стойка для бадминтона из трубы 40х40. В качестве верхней опоры - ролик с подшипниками (OZON), нижние ролики - можно изготовить на 3-d принтере, подходят подшипники 629ZZ из ленточной пилы. На плиту для утяжеления стойки можно положить утяжелители или грузы различной формы.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Стойка мобильная для бадминтона
Стойка мобильная для бадминтона
0
0
16
0
0
100
Сообщить о проблеме
Автор
Someone_like_you
Дата
07.08.2026
Язык
Русский
Состав
Стойка(упрощенная) ВО, _Плита СБ, Труба 40х40х4 (удлинненная), _Крестовина нижняя СБ, Заглушка трубы 40х40, Колесо опорное 68мм, Плита, Проушина под ролик
Софт
T-FLEX CAD 17
Отзывов пока нет
Содержимое архива
-
_Крестовина нижняя СБ.grb
-
_Крестовина нижняя СБ.pdf
-
_Плита СБ.grb
-
_Плита СБ.pdf
-

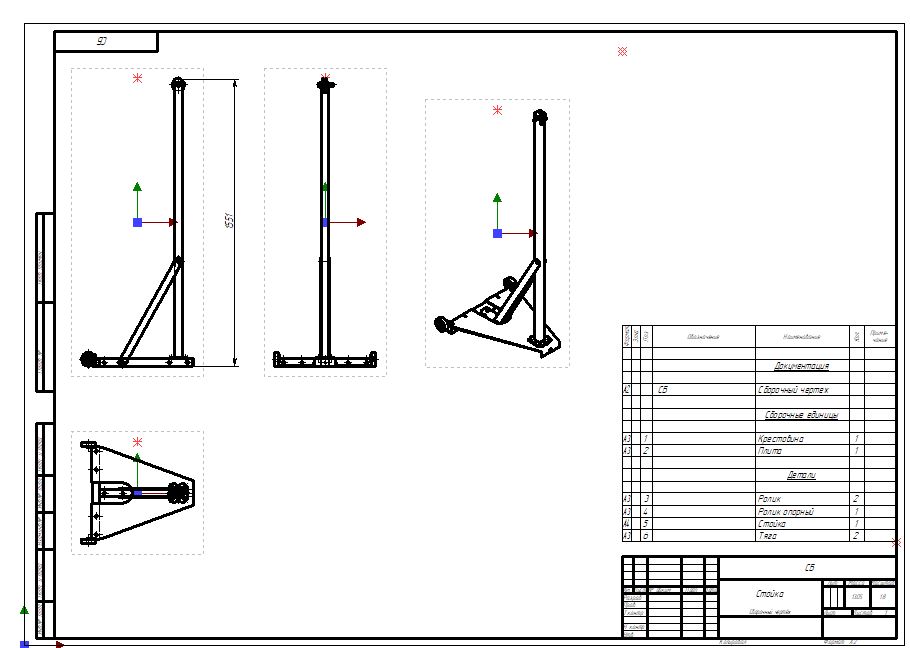

_Стойка (упрощенная) ВО.grb
-
_Стойка (упрощенная) ВО.pdf
-
_Стойка (упрощенная) ВО.stp
-
Заглушка трубы 40х40 3мм - 1шт.dxf
-
Заглушка трубы 40х40.grb
-
Заглушка трубы 120х120 3мм - 2шт.dxf
-
Заглушка трубы 120х120.grb
-
Колесо опорное 68мм.grb
-
Плита.grb
-
Плита.pdf
-
Плита 3мм - 1шт.dxf
-
Проушина под ролик.grb
-
Проушина под ролик 6мм - 2шт.dxf
-
Ролик.grb
-
Ролик.stp
-
Труба 40х40х2 (крестовина внизу).grb
-
Труба 40х40х2 (крестовина внизу) 2шт.igs
-
Труба 40х40х2 (крестовина внизу) 2шт.stp
-
Труба 40х40х4 (удлинненная).grb
-
Труба 40х40х4 (удлинненная) 1шт.igs
-
Труба 40х40х4 (удлинненная) 1шт.stp
-
Укосина.grb
-
Укосина 3мм - 2шт.dxf
-
Фланец.grb
-
Фланец 6мм - 1шт.dxf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
