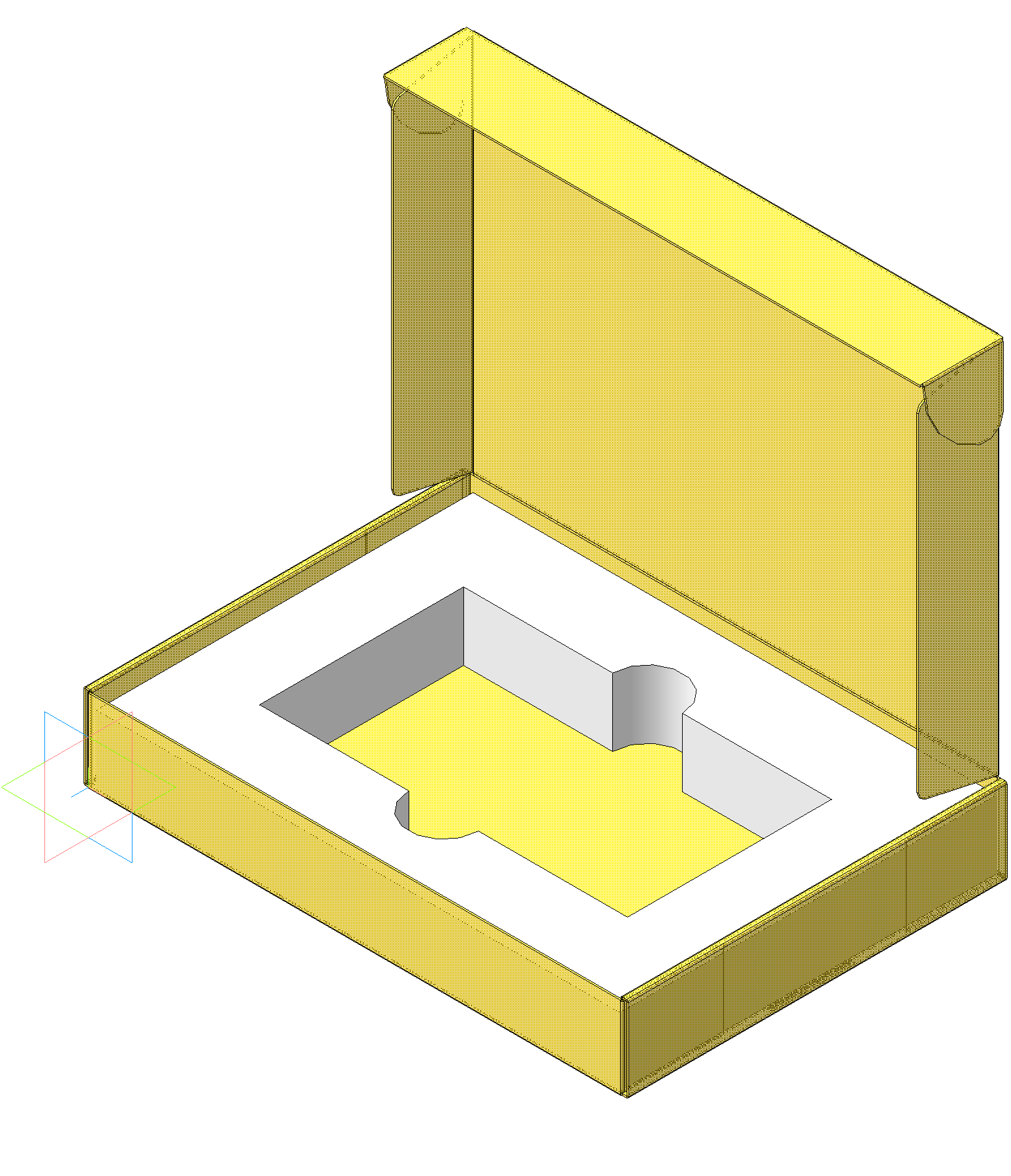

Упаковка из гофрокартона.
Модель упаковки выполнена в КОМПАС-3D v16 методом листового тела. Модель является параметрической, размеры могут быть изменены.
Состав работы:
• Сборка 3D с ложементом и паспортом изделия (КОМПАС-3D v16)
• Сборка 3D с ложементом и паспортом изделия (*.step 214)
• Модель 3D Упаковка из гофрокартона (КОМПАС-3D v16)
• Модель 3D ложемента (КОМПАС-3D v16)
• Модель 3D паспорта изделия (КОМПАС-3D v16)
• Раскрой коробки 2D (*.dxf)
• Внешний вид модели (*.png)

•

3D Модели бумага гофрокартон Картон Коробка параметрическая модель. тара упаковка

Автор

SAlex_S

Дата

11.03.2019

Язык

Русский

Состав

3D сборка. Раскрой *.dxf.

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Упаковка из гофрокартона
- ЕСКД.001.000 _ Упаковка.a3d
- Паспорт изделия_(fn-4).m3d
- ЕСКД.001.000 _ Упаковка.stp
- ЕСКД.001.002 _ Коробка_(fn-3).png
- ЕСКД.001.002 _ Коробка.dxf
- ЕСКД.001.002 _ Коробка_(fn-3).m3d
- ЕСКД.001.000 _ Упаковка (2).png
- ЕСКД.001.000 _ Упаковка (1).png
- ЕСКД.001.001 _ Ложемент_(fn-2).m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Технологическая схема производства гофрокартона

Упаковка картонная (480х470х380)

Ящики для упаковки деталей станков

Станок рилевочно-резательный для резки гофрокартона

200

Модернизация машины для упаковывания картонных коробок

Параметрическое 2D и 3D моделирование деталей и узлов машиностроения с помощью «КОМПАС-3D»

Задания с фриланса

Разработать 3D модель и КД для деаэратора

договорная

user-6918154

3 недели назад

Ищу трехмерную 3D модель железнодорожного вагона ДУМПКАР

договорная

Роман

2 недели назад

Разработать 3D модель Ка-32 М 1:20

договорная

user-4784271

2 дня назад

Все задания

Вопросы по теме

Библиотека для КОМПАС-3D для пневмо-гидросхем

Александр

3 недели назад

Не могу открыть в КОМПАС-3D файлы dwg

Елена

4 недели назад

Как открыть файлы Creo PTC в КОМПАС-3D

Артур Слободин

4 недели назад

Все вопросы

Комментарии 7

Ирина Бондарь

01.03.2022 в 14:14

подскажите развернутый чертеж коробки имеется?

Дмитрий Ребров Модератор

01.03.2022 в 14:31

Есть раскрой, даже 3D модель разворачивается. Прочитайте мой комментарий выше 2021-12-29 в 11:45.

Вячеслав Бруцкий

29.12.2021 в 09:47

Не фига не параметрическая. Параметрическая - это если можно изменением значения переменных изменить модель и чертеж. Переменная толщины листа не работает. Переменных ДхШхВ нет. Чертежа раскроя нет.

Дмитрий Ребров Модератор

29.12.2021 в 11:45

Учитесь пользоваться софтом.
Открываем файл ЕСКД.001.002 _ Коробка_(fn-3).m3d слева раздел переменные, задаем нужные размеры, габариты, остальное и нажимаем F5
Раскрой ЕСКД.001.002 _ Коробка.dxf
Так же раскрой получается командой "развернуть" - вид накладывается на чертеж.

alex05041973

15.01.2020 в 14:38

Мне нужно изменить размеры коробки. В ваших файлах нельзя. Жаль. Может это как то можно сделать?

Дмитрий Ребров Модератор

15.01.2020 в 14:42

Почему Вы решили что тут нельзя изменить размеры?

RedStorkKami

21.05.2019 в 11:38

Толщина листового тела из параметров не учитывается в просчете коробки
Нет возможности разгерметизировать размеры коробки. Есть переменные только под толщину материала и нюансы по гибке.
Модель возможно использовать только после серьезной доработки
