Установка солнечной панели на балкон

100

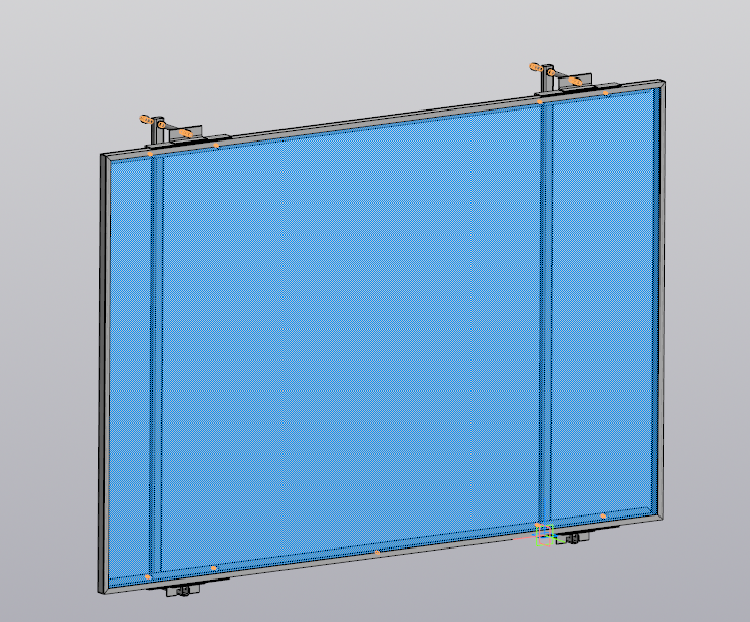

Содержит 3-д модель , чертежи кронштейна крепления двухсторонней солнечной панели LP-440MD ( 440Wt с габаритными размерами 1134ммх1722мм х30мм ) на балкон многоэтажки. Система позволяет закрепить панель изнутри помещения без применения манипуляторов-вышек или строительных лесов самостоятельно. Нижние держатели панели ( чертеж прилагается) 2 шт входят в зацеп с кронштейном, а верхние, где есть доступ с балкона, имеют отверстие под шпильку М12 для надежной фиксации.

3D Модели Кронштейн солнечной панели на балкон Солнечная панель Установка СП на балкон самостоятельно

Автор

IgorPro_2022

Дата

27.02.2026

Язык

Русский

Состав

3 D модель сборки и всех компонентов , и несколько рабочих чертежей деталей требующие изготовления.

Софт

КОМПАС-3D v18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
