Предлагаем нашу симпатичную и долговечную корзину (короб) для кондиционера из оцинкованной стали с порошковой покраской. Это не только практичное, но и стильное решение для тех, у кого на внешнюю стену дома помещён внешний блок кондиционера.
Корзина спроектирована из высококачественной оцинкованной стали марки 08сп ГОСТ 1050-2013 или аналогичных ей, что обеспечивает ее долговечность и защиту от коррозии. Толщина металла – 1 мм, что делает конструкцию прочной и устойчивой к различным внешним воздействиям. Порошковое покрытие дополнительно увеличивает защиту от агрессивных факторов окружающей среды и делает корзину еще более долговечной.
По своим размерам корзина подходит для многих моделей бытовых кондиционеров.
Корзина для кондиционера – это не только элемент декора, но и решение проблемы, связанной с установкой кондиционера на стену. Она обеспечивает безопасную установку и фиксацию внешнего блока кондиционера, а также защиту его от природных факторов.
Преимущества сборно-разборной конструкции: удобство транспортировки, простота сборки, меньший вес по сравнению со сварным вариантом. Установка внешнего блока кондиционера не требует дополнительных кронштейнов.
Для сборки корзины потребуется ключ 7812-0374 ГОСТ 11737-93, ключ трещоточный, торцевая головка 10 ГОСТ 25604-83.
Основные габаритные размеры:
Ширина (см) 64
Длина (см) 164
Глубина (см) 50
Основной материал:
Оцинкованной сталь марки 08сп ГОСТ 1050-2013 или аналогичных ей.
- Главная -
- Чертежи -
- Моделизм, хобби, своими руками -
- Защитный короб для кондиционера
Защитный короб для кондиционера
1
2
75
1
0
200
3D Модели

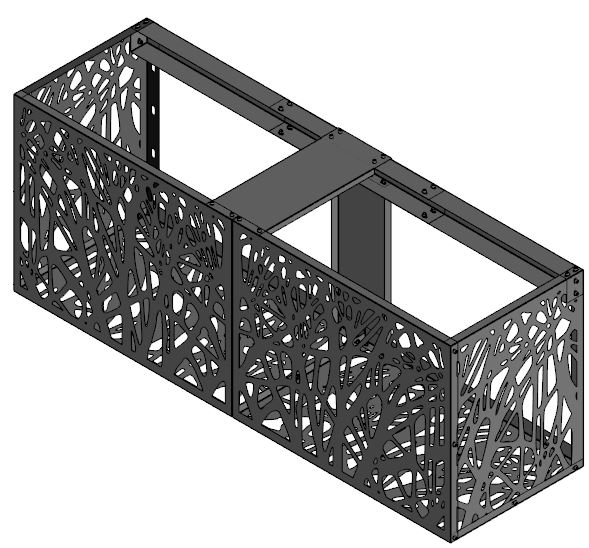

Защитный короб для кондиционера
Корзина для кондиционера
Корзина для кондиционера 1640 х 500 х 640 мм.
Сообщить о проблеме
Автор
Дата
19.02.2026
Язык
Русский
Состав
Сборочный чертеж, деталировка, спецификация, 3D сборка с предупреждениями! и модель в формате компаса 21 версии и формата STEP AP214, dxf детали, инструкция по сборке, пояснительная записка для описания конструкции. Сборочный чертеж, чертежи деталей, инструкция по сборке в формате PDF.
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Балка _ ЗК1.03.cdw
-
Балка _ ЗК1.03.pdf
-
Балка ЗК1.03-01.dxf
-
Балка ЗК1.03.dxf
-
Боковина_ ЗК1.02.cdw
-
Боковина_ ЗК1.02.pdf
-
Боковина ЗК1.02.dxf
-
Вставка _ ЗК1.04.cdw
-
Вставка _ ЗК1.04.pdf
-
Вставка ЗК1.04.dxf
-
Дно _ ЗК1.01.cdw
-
Дно _ ЗК1.01.pdf
-
Дно ЗК1.01-01.dxf
-
Дно ЗК1.01.dxf
-
ЗК1.00 СП.pdf
-
ЗК1.00 СП.spw
-
ЗК1.01 Дно..m3d
-
ЗК1.01-01 Дно.m3d
-
ЗК1.02 Боковина.m3d
-
ЗК1.02-01 Боковина.m3d
-
ЗК1.03 Балка.m3d
-
ЗК1.03-01 Балка.m3d
-
ЗК1.04 Вставка...m3d
-
ЗК1.05 Стойка.m3d
-
ЗК1.06 Планка.m3d
-
ЗК1.07 Лицевая панель.m3d
-
ЗК1.07-01 Лицевая панель.m3d
-
Защитный короб для кондиционера ЗК1.00 СБ.cdw
-
Защитный короб для кондиционера ЗК1.00 СБ.pdf
-
Защитный короб кондиционера ЗК1.00 СБ.a3d
-
Защитный короб кондиционера ЗК1.00 СБ.log
-
Защитный короб кондиционера ЗК1.00 СБ.stp
-
Инструкция по сборке защитного короба для наружных блоков кондиционера.docx
-
Инструкция по сборке защитного короба для наружных блоков кондиционера.pdf
-
Крепежный узел для скрепления 2 деталей.a3d
-
Крепежный узел для скрепления 3 детали.a3d
-
Крепежный узел для скрепления 4 деталей.a3d
-
Лицевая панель _ ЗК1.07.cdw
-
Лицевая панель _ ЗК1.07.pdf
-
Лицевая панель ЗК1.06-01.dxf
-
Лицевая панель ЗК1.06.dxf
-
Планка _ ЗК1.06.cdw
-
Планка _ ЗК1.06.pdf
-
Планка ЗК1.06.dxf
-
Пояснительная записка.docx
-
Стойка_ ЗК1.05.cdw
-
Стойка_ ЗК1.05.pdf
-
Стойка ЗК1.05.dxf
