Гофрированный стержень

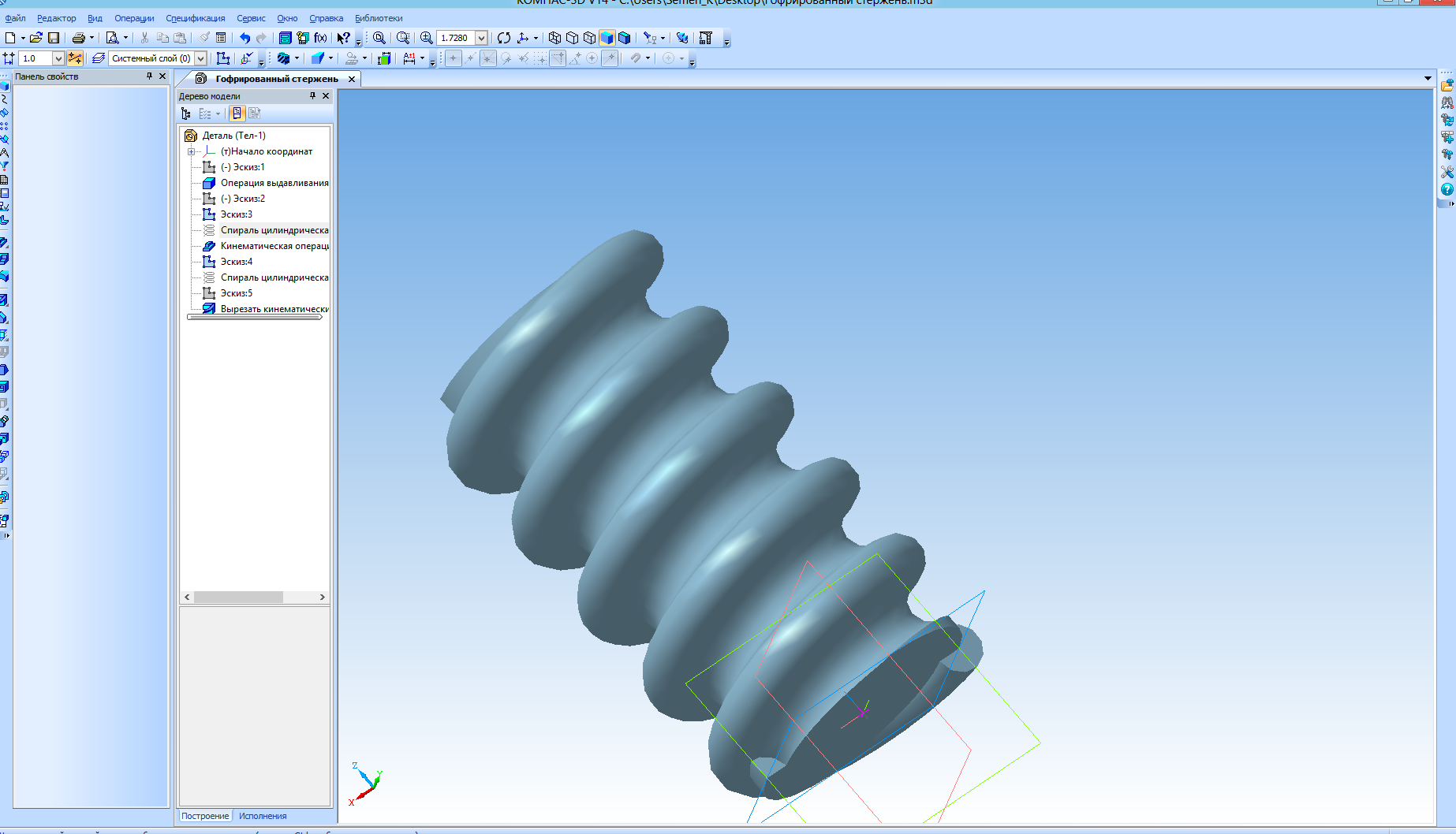

Появилась задача выполнить гофрированный стержен. Создал эскиз. В качестве траектории для кинематической операции использовал винтовую линию. Но столкнулся с такой проблемой: хотя и профиль по высоте точно соответствовал шагу спирали, но при завершении операции все время выдавалась ошибка "Самопересечение профиля". Причем это происходило при любом положении профиля эскиза по отношению к траектории. Задача была решена применением ДВУХЗАХОДНОЙ спирали. Один заход был использован для выступа , второй - для впадины. В этом случае не возникало никаких ошибок. Появилась дополнительная возможность регулировки. Т.к. теперь выступ и впадина образовывались двумя независимыми траекториями, то при независимом изменении параметров спиралей появляется интересный эффект при образовании тела.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 14

Файлы:
Гофрированный стержень.m3d
Гофрированный стержень.png
