Конкурс асов 3D-моделирования

Контрольная работа по Инженерной графике

НГТУ им. Р.Е. Алексеева
Нижний Новгород 2019

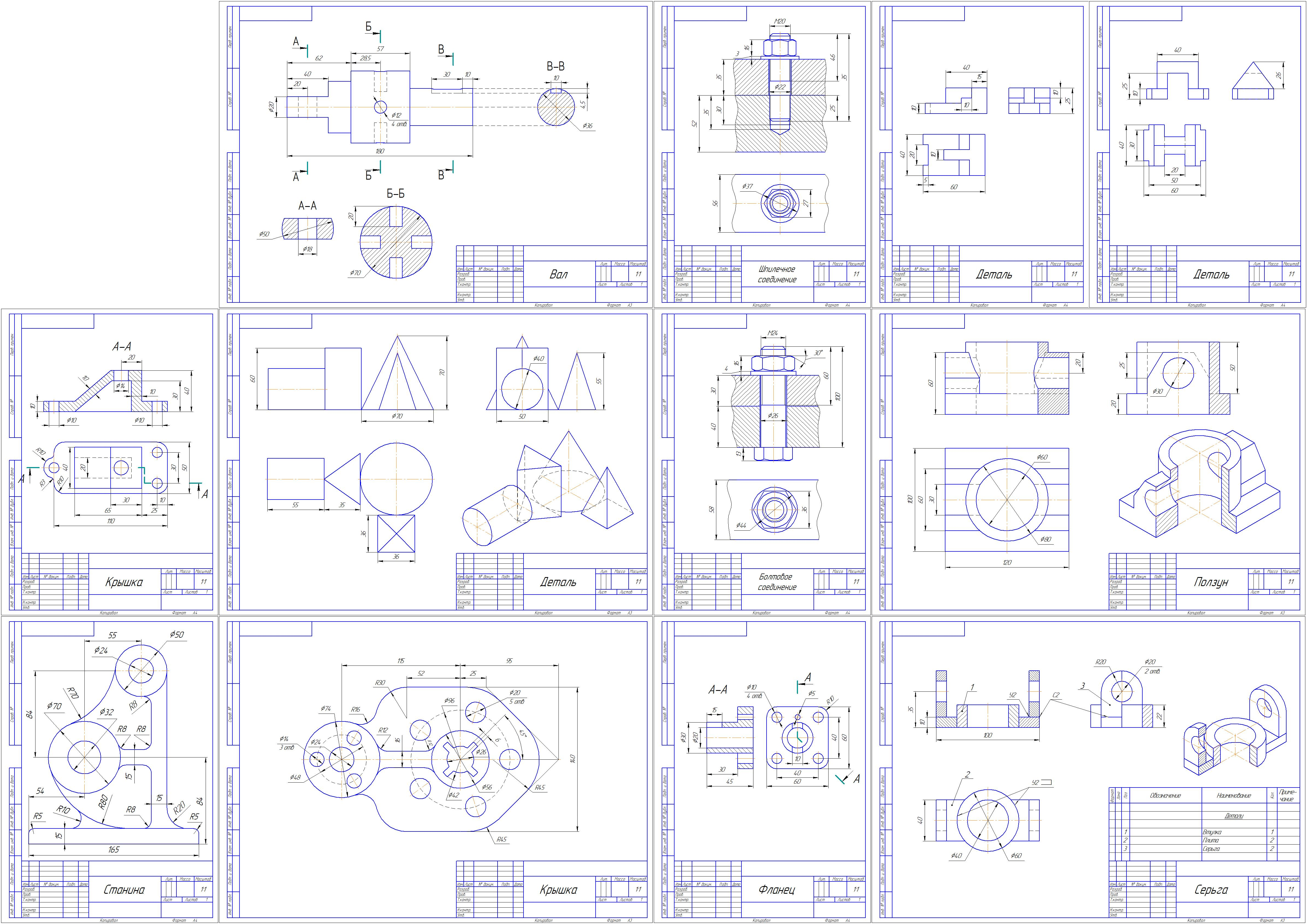

Болтовое соединение, Шпилечное соединение, Ползун, Станина, Крышка, фланец, Вал, Серьга + Изометрия

Состав: Чертежи Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Дополнительный материал / Уроки построения / Контрольная работа по Инженерной графике

1.1) Станина.cdw
1.2) Крышка.cdw
2) 3 вида и изометрия.cdw
3.1) Крышка.cdw
3.2) Фланец.cdw
4) Вал.cdw
5.) 졮 ᮥ.cdw
5.) 졮 ᮥ.cdw
6) Серьга.cdw
7.1) Деталь.cdw
7.2) Деталь.cdw
8) Ползун.cdw
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
