Данная модель примечательна несколькими моментами:
1. Эквидистанта в эскизе и ее параметризация.
2. Для построения половинки патрубка используется не Кинематическая операция, а Буртик на листовом теле;
3. Показано получение зеркального исполнения детали и вставка его в сборку.
- Главная -
- Чертежи -
- Дополнительный материал -
- Уроки построения -
- Патрубок из зеркальных половин

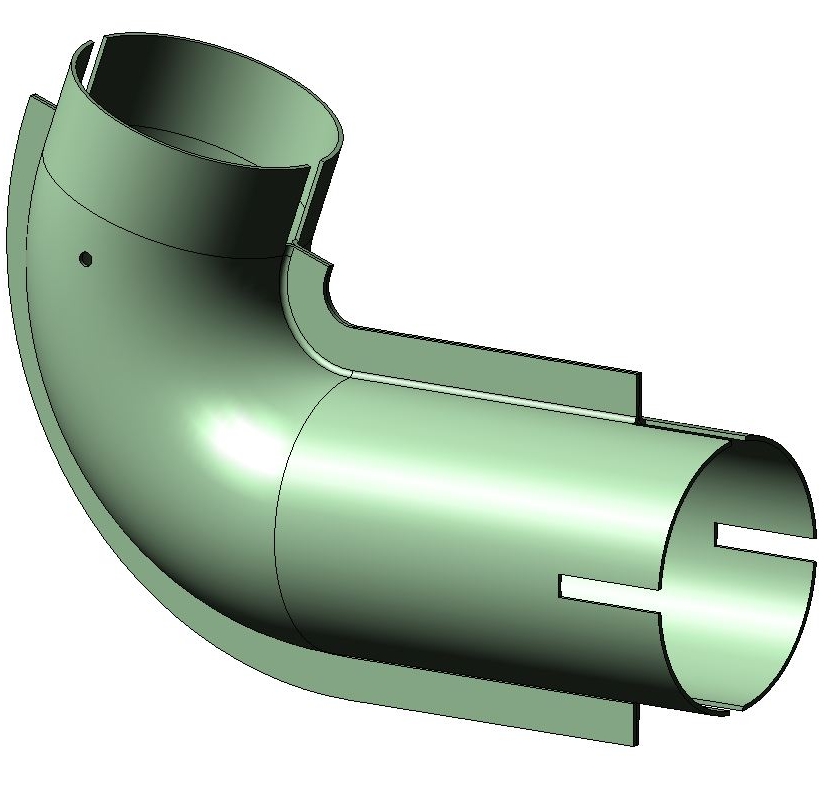

Патрубок из зеркальных половин
0
222
1354
28
0
Бесплатно
Автор
Валерий
Мозговой
Дата
23.12.2014
Язык
Русский
Состав
3D Модель сборки, 3D Модель детали
Софт
КОМПАС-3D V15 SP1
Как открыть?
Содержимое архива
-
Патрубок.a3d
-
Патрубок.m3d
