Профиль гнутый. Параметрическая модель.

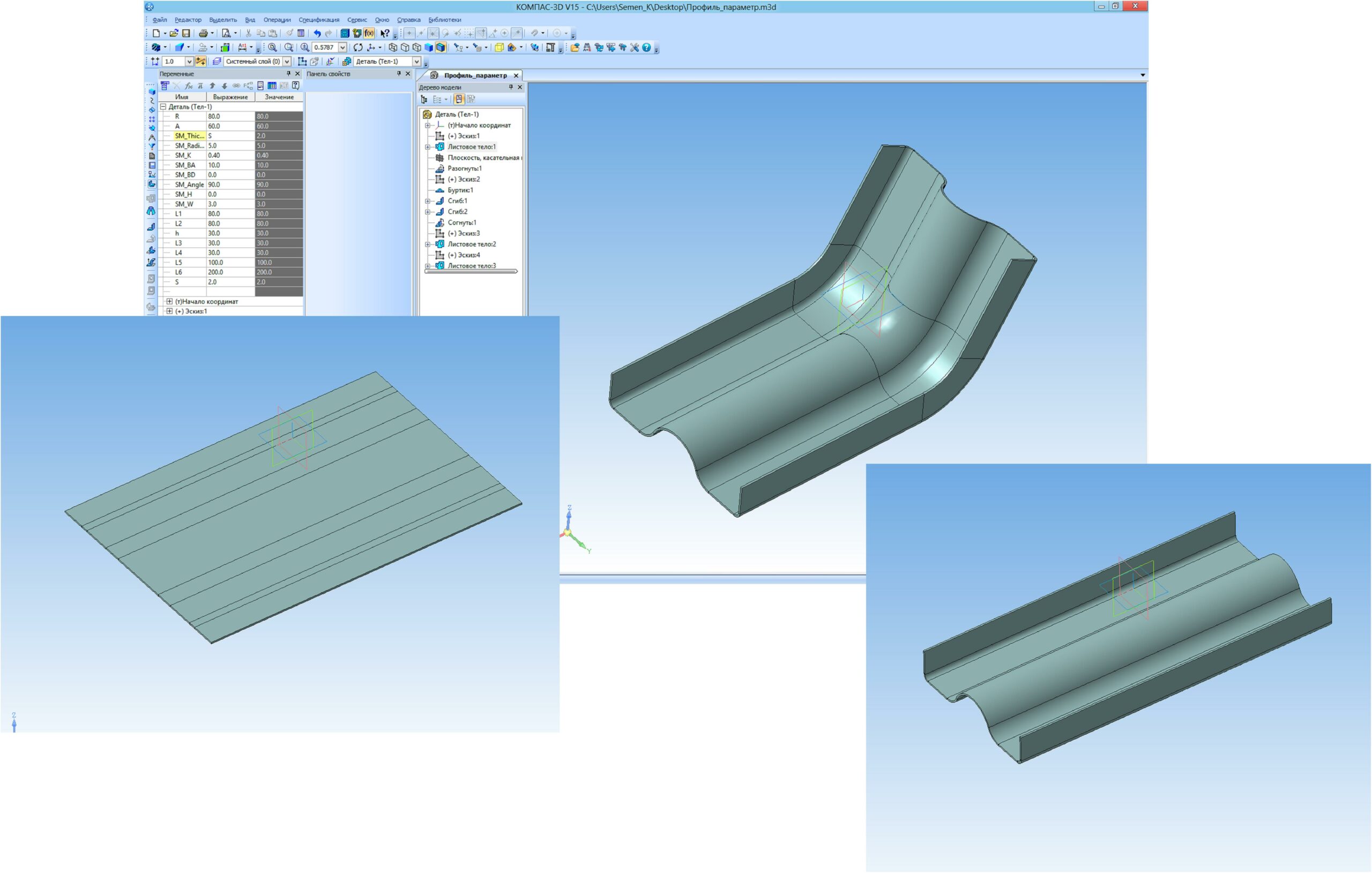

Изучение возможностей работы с листовым телом и параметрическое управление операциями привело к созданию гнутого профиля в виде параметрической модели. Разогнуть профиль можно включив в расчет две последние операции - "Разогнуть", которые последовательно разгибают сначала поперечный изгиб профиля, а уже затем все продольные.

Состав: 3D модель Язык документа

Софт: КОМПАС-3D 15

Каталог / Дополнительный материал / Уроки построения / Профиль гнутый. Параметрическая модель.

Просмотр файлов
Профиль_параметр.m3d
