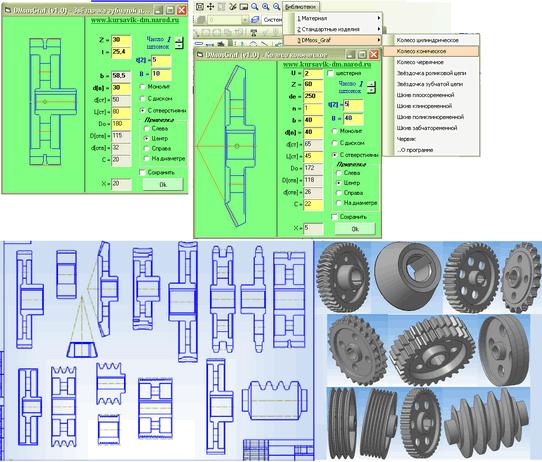

Библиотека для КОМПАС для выполнения чертежей стандартных элементов (шкивов, звёздочек, зубчатых колёс) DMsos_ Graf

Библиотека является инструментом для выполнения чертежей и моделей элементов и не выполняет их расчёт на прочность в отличие от КОМПАС- SHAFT. Если вести сравнение, то главное преимущество данной библиотеки – это большая скорость, функциональность и удобство.

Чертежи возможно выполнять в 2D (на плоскости) или в 3D (в пространстве). Причём в 3D вырисовывается профиль (зубья, пока кроме конических колёс), а в 2D элемент чертится в разрезе. Библиотека поддерживает несколько конструкций колёс: монолитную конструкцию, конструкцию с диском и с отверстиями. Если необходимо выполнить чертёж вала- шестерни – укажите диаметр вала равным 1. Также возможно задавать величину смещения ступицы относительно диска и обода.

Состав: Библиотека

Софт: dll

Сайт: www

Каталог / Дополнительный материал / Библиотеки / Библиотека для КОМПАС для выполнения чертежей стандартных элементов (шкивов, звёздочек, зубчатых колёс) DMsos_ Graf

Просмотр файлов
Оплата.mht
DMsos_Graf.dll
DMsos_graf.doc
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.

Автор:

Дата:

Просмотры: 179 834

566 FavoriteLoadingДобавить в избранное

Еще чертежи и проекты по этой теме:


Рейтинг: 100

Софт: КОМПАС-3D 14SP2

Состав: чертеж формата cdw

0  0 1
Библиотека УГО для выполнения электрических схем в «Компас 3D»

Рейтинг: 50

Софт: SolidWorks 2013

Состав: 3D модели, 3D сборки

0  0 0
Библиотека моделей для проектирования прессформ литья пластмасс
Фрагмент

Рейтинг: 30

Софт: КОМПАС-3D 15

Состав: механизм передвижения (СБ), Стрела подвесная (СБ), Механизм подъёма (СБ), Механизм поворота (СБ), спецификация.

0  0 0
Стрела подвесная

Рейтинг: 300

Софт: КОМПАС-3D 16.1

Состав: Набор 3d моделей

0  0 8
Ролики конвейерные по ГОСТ- 22645-77 по каталогу БМЗ
АссоцЧерт

Рейтинг: 40

Софт: КОМПАС-3D 15.1

Состав: 3D сборка, разнесенный вид

0  3 0
Насос шестерёнчатый 00.46.000

Автор: admin

Дата: 2009-12-25

Просмотры: 179 834

566 FavoriteLoadingДобавить в избранное

14 КОММЕНТАРИЕВ

Вверх Вниз
1
WS256
2009-12-25 в 17:50 ⋅ Ответить

Сам ее я не проверял. Кто пользовался отпишитесь.

2
Vvv
2010-01-05 в 17:09 ⋅ Ответить

Пользуюсь - очень выручает, быстро и без лишних прочностных расчётов чертит и строит модели. Я делаю курсовые по деталям машин - приходиться чертить редукторы - эта библиотека существенно облегчает работу.

Скажу ещё только что библиотека ДЕМКА, чтоб её использовать на 100% я платил 10$ (хотя автор писал что можно и за 5$ только 2D без 3D) - библиотека того стоит и окупилпсь если подумать в первый же день :) (курсовой по ДМ стоит 70$)

3
Илья
2010-03-12 в 01:39 ⋅ Ответить

в какую папку нужно отправить файл????

    4
    WS256
    2010-03-12 в 02:57 ⋅ Ответить

    там где все библиотеки, и добавить ее вручную через меню компаса, управление библиотеками.

      8
      sosdm
      2010-04-21 в 18:47 ⋅ Ответить

      В любую папку можно, главное при подключении указать путь к ней
      А вообще читайте инструкцию к библиотеке, там всё подробно описано

5
Til
2010-04-21 в 10:19 ⋅ Ответить

очень нужна Машиностроительная библиотека.

    6
    WS256
    2010-04-21 в 10:51 ⋅ Ответить

    Она много весит. Обычно идет в комплекте лицензионных дисков

7
sosdm
2010-04-21 в 18:44 ⋅ Ответить

Она сама маленькая - 258(кБ), в архиве у меня вобще - 74
Просто там идёт ещё и инструкция (красочная) - поэтому и весит побольше

9
sosdm
2014-02-21 в 11:45 ⋅ Ответить

Здесь весит старая версия, лучше качать новую с сайта автора

10
ChernyshevGerman
2015-01-18 в 17:55 ⋅ Ответить

Вопрос - эта библиотека подойдет для версии Компас-3D V13 Yome (LT)?

11
kisly_35
2016-10-23 в 21:41 ⋅ Ответить

чего то она не устанавливается.

12
Константин Еленский
2017-06-30 в 20:05 ⋅ Ответить

Не работает

    13
    Дмитрий
    2017-07-01 в 10:56 ⋅ Ответить

    Вы на год посмотрите.
    DMsos_Graf (v.2.3) - это Библиотека для КОМПАС (v.7 и выше, 3D функции нормально работают только с v.10 и выше), для выполнения чертежей стандартных элементов (шкивов, звёздочек, зубчатых колёс...)
    Не думаю что она будет нормально работать с текущими версиями программы

14
bisheb
2018-01-17 в 14:53 ⋅ Ответить

А как на v.17 поставить?
