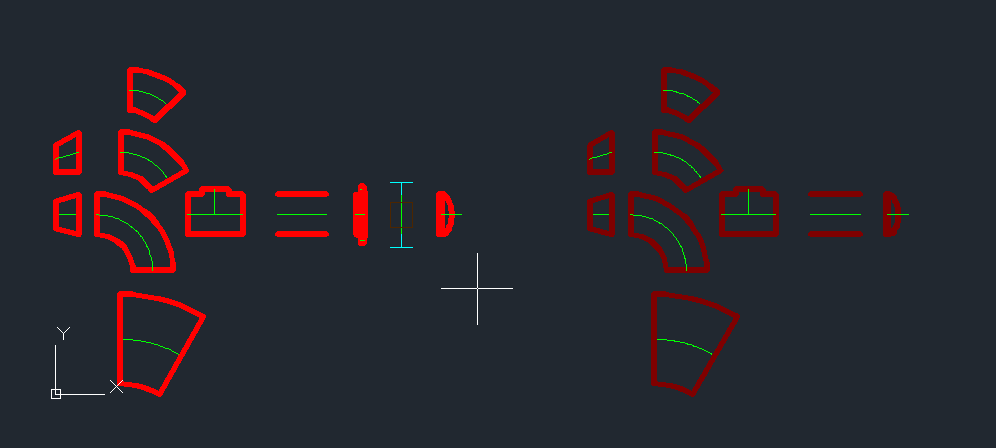

Динамические блоки деталей трубопроводов

Описание:
1. Переходы исполнения 2 по ГОСТ 17378- 2001, ОТТ- 08. 00- 60. 30. 00- КТН- 036- 1-05 представлены блоками концентрического и эксцентрического переходов.
2. Отводы исполнения 2 по ГОСТ 17375- 2001, ГОСТ 30753- 2001, ОТТ- 08. 00- 60. 30. 00- КТН- 036- 1-05 представлены блоками отводов 90, 60, 45 и 30 градусов.
3. Тройники исполнения 2 по ГОСТ 17376- 2001, ОТТ- 08. 00- 60. 30. 00- КТН- 036- 1-05(в том числе тройники с решеткой).
4. Фланец по ГОСТ 12821- 80* с размерами присоединительной поверхности по ГОСТ 12815- 80*. На виде вдоль оси трубопровода показан фланец с гладкой поверхностью (исполнение 1), для других исполнений высота выступа может отличаться (порядка 1…3 мм).
5. Опора под трубопровод типа КП по ОСТ 36- 146- 88.
6. Заглушка эллиптическая исполнения 2 по ГОСТ 17379- 2001, днище штампованное по ОТТ- 08. 00- 60. 30. 00- КТН- 036- 1-05.
7. Труба (типоразмер по внешнему диаметру). Для блока есть возможность задавать различные проекции концов трубы: без шва, шов, условное обозначение разрыва трубопровода, а также проекции шва при повороте трубы на 60, 45 и 30 гр. Блок можно поворачивать на расчетный угол, задавая определенный уклон, также реализована возможность изображать трубу в 3 (осевая + 2 контурные), 2 (2 контурные) и одну (по оси) линии. Для блока также можно задавать маску (скрытие заднего фона) на вкладке «Свойства» (ручка выбора скрыта).
Для блоков приведены основные виды и проекции, а также их вариации: с осевыми линиями и без них. Не вбиты редкие или сложные виды (проекции) деталей. Также приведены основные параметры деталей, для их отображения нужно включить «Показывать свойства» на вкладке «Свойства» для блока.
Отдельно приведены блоки для изображения подземных трубопроводов, у них разные слои для изображения контурных линий.
Блоки создавались путем копирования из таблиц ГОСТов данных в Excel, далее через утилиты экспорт в динамические блоки, таким образом минимизирована возможность ошибок ручного ввода.
