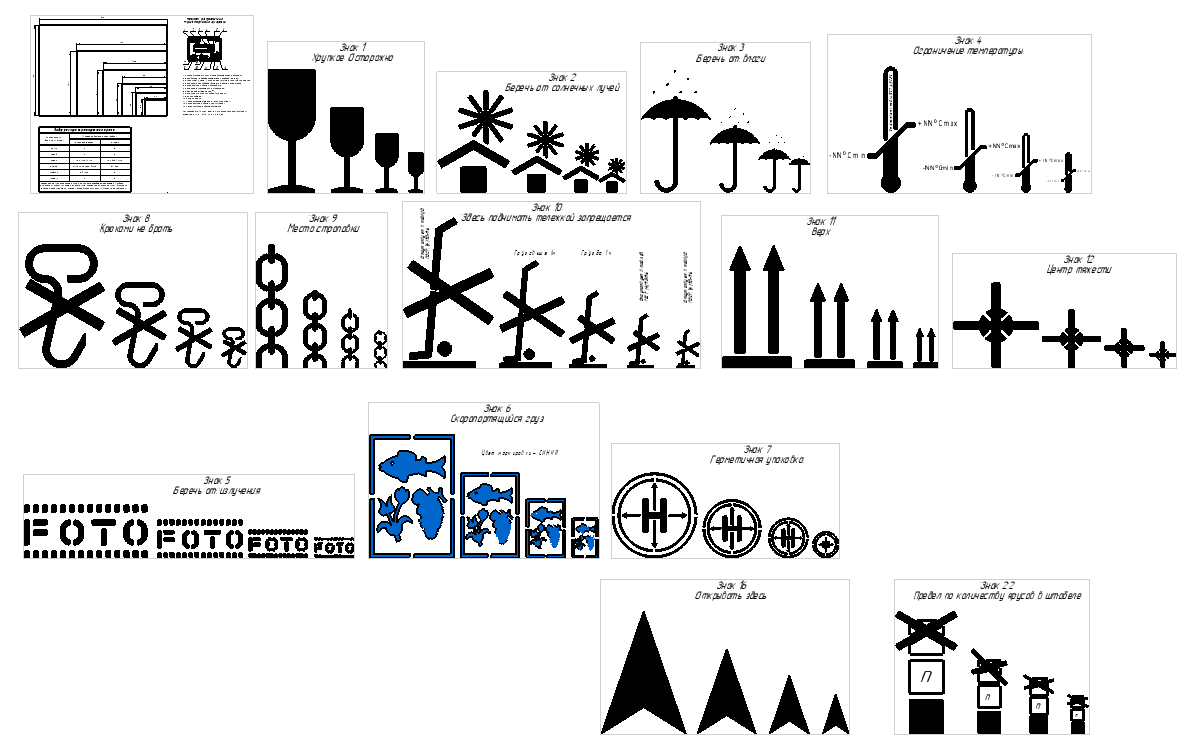

Векторные знаки из ГОСТ 14192-96.
Выполнены по размерам, приведенным в ГОСТ (насколько это было возможно, с учетом абсолютной бескомпетентности автора стандарта), в среде KOMPAS-18, в виде двухмерных макроэлементов (возможно разрушить) с заливкой.
Приведены наиболее часто используемые: 1-12, 16, 22.
Внимание!
1. Знаки, содержащие надписи, такие как знаки 4 или 22 для редактирования необходимо разрушить 1 раз.
2. Обратите внимание, что знаки выполнены максимально приближенно к веселым картинкам из ГОСТа, но не все знаки соответствуют данным таблиц целиком и полностью, поскольку по данным таблиц далеко не всё, вообще, возможно построить, не говоря о дублировании, пересечении и отсутствии размеров. Кто не верит - пробуйте лично. Знак 6 - я художник, я так вижу.
3. Знаки не все пока, только наиболее часто используемые. Будет время - добью до конца, если смогу данные таблиц привести хоть в какую-то логику (желающие могут построить знак 23, например, и попытаться попасть в табличные размеры.
4. Добавил файлы в формате dwg и dxf. Не проверял.
