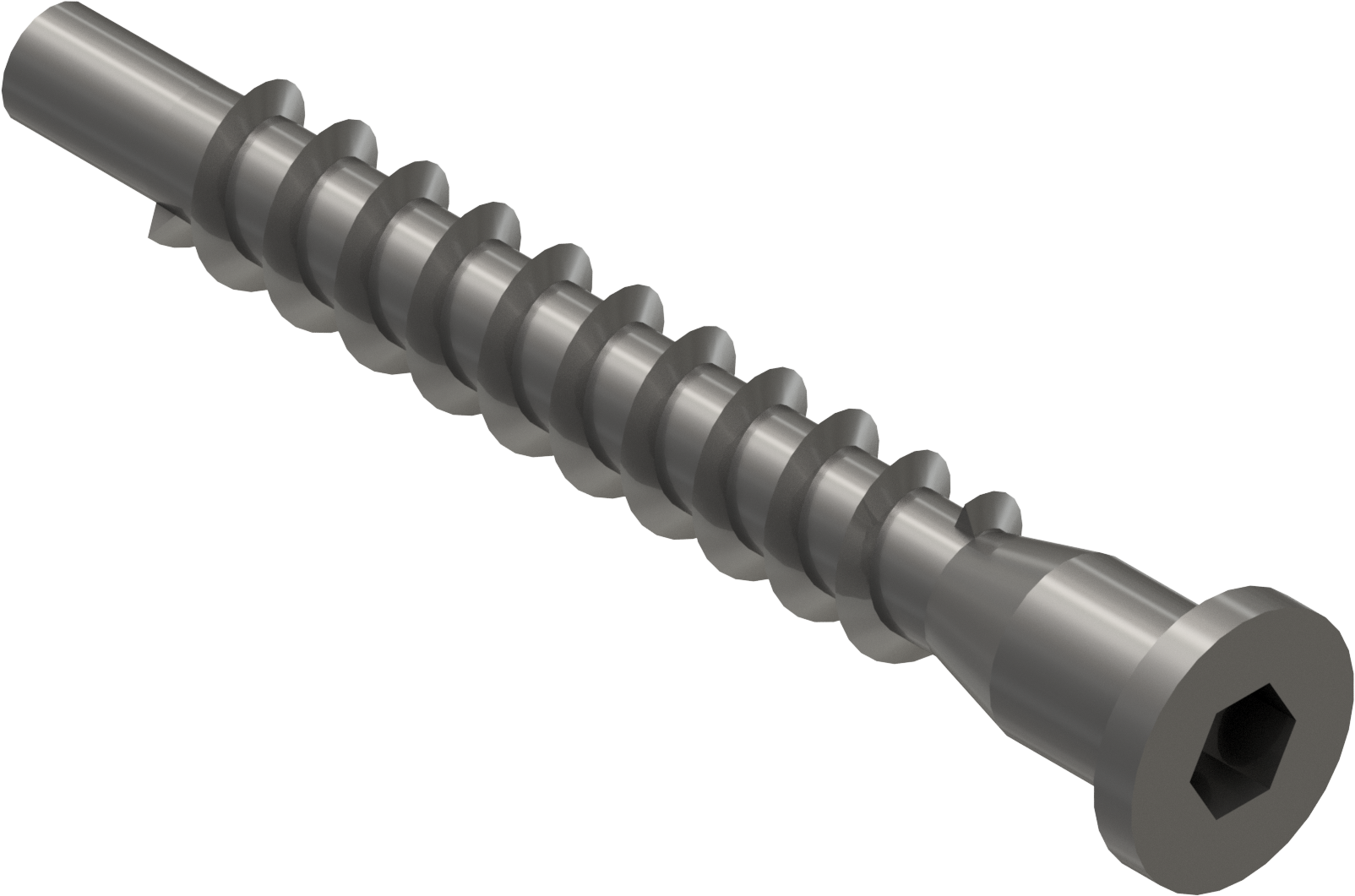

Винт мебельный (конфирмат)

Конфирмат - одноэлементная стяжка для соединения деталей из древесных материалов (ДСтП, МДФ, фанеры, массивной древесины и других). Используется при изготовлении мебели, столярно-строительных и других изделий. Представляет собой специальный шуруп с потайной головкой и тупым концом.
Для выбора конфирмата в параметрической таблице выбираем из списка нужный:
Винт-конфирмат 5x40
Винт-конфирмат 5x50
Винт-конфирмат 7x40
Винт-конфирмат 7x50
Винт-конфирмат 7x60
Винт-конфирмат 7x70

Состав: Параметрическая 3d модель Язык документа

Софт: Autodesk Inventor 2017

Файлы:

Каталог / Дополнительный материал / Библиотеки / Винт мебельный (конфирмат)

Винт-конфирмат.ipt
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.

Автор:

Дата:

Просмотры: 3 980

178 FavoriteLoadingДобавить в избранное

Еще чертежи и проекты по этой теме:

Автор: dynamix

Дата: 2016-07-27

Просмотры: 3 980

178 FavoriteLoadingДобавить в избранное

4 КОММЕНТАРИЕВ

1

Файл не скачивается

3

Внутри только один размер, 5х40

4

Необходимо открыть параметрическое дерево в inventor и нажать интересующий размер.
