Конкурс асов 3D-моделирования

Олимпиадное задание "Футбольный мяч"

Техническое описание

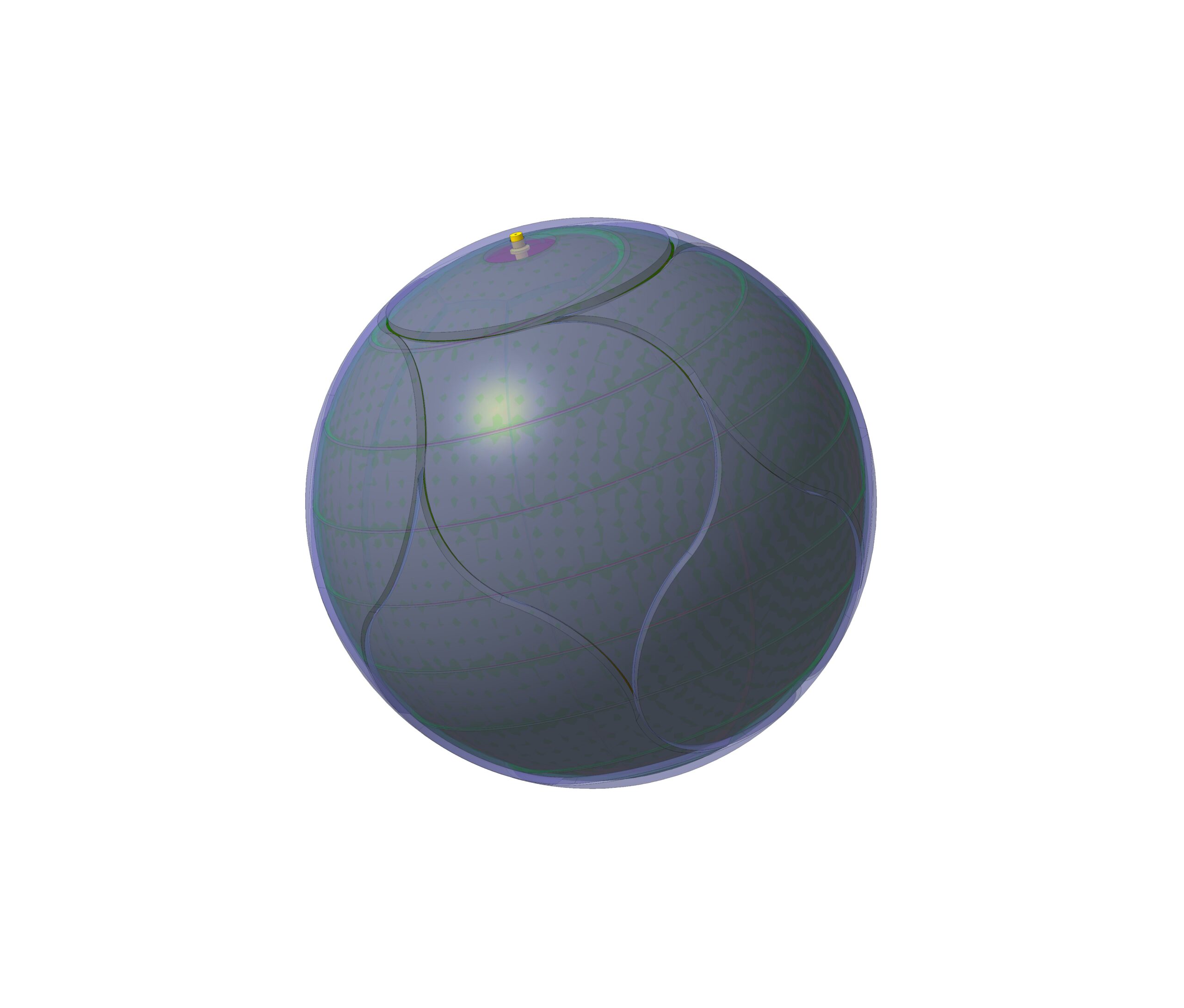

Футбольный мяч наружным диаметром 226 мм состоит из трёх основных компонентов: камеры, подкладки и покрышки.

Камера изготавливается из 10 полиуретановых деталей – фрагментов тонкостенной сферической оболочки, имеющей толщину 2 мм: восьми одинаковых лепестков и двух торцевых восьмиугольных накладок с размером стороны восьмиугольника 30 мм. На верхней накладке имеется ниппель диаметром 5мм и высотой над наружной поверхностью камеры 7 мм (радиус скругления в месте стыка ниппеля с камерой – 1 мм, отверстие в ниппеле диаметром 1 мм).

Прокладка представляет собой спираль с шагом 30мм из войлочной ленты толщиной 2мм, отформованной по поверхности сферы с зазором между витками 1 … 2 мм. В полюсах прокладки имеются отверстия диаметром 30 мм.

Покрышка из синтетического материала состоит из 12 деталей-фрагментов тонкостенной сферической оболочки толщиной 3мм. Форма фрагментов образована дугами 12 касающихся друг друга окружностей равного радиуса, равномерно распределенных по поверхности сферы. Две торцевых детали – круговые сферические сегменты, а остальные десять одинаковых деталей имеют фасонную форму. По краю каждой детали выполнена фаска 2 х 45°. На одной из торцевых деталей имеется отверстие под ниппель диаметром 6 мм.

Состав: Камера из 10 полиуретановых деталей, прокладка представляет собой спираль с шагом 30мм из войлочной ленты толщиной 2 мм, Покрышка из синтетического материала состоит из 12 деталей-фрагментов тонкостенной сферической оболочки толщиной 3мм Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Дополнительный материал / Олимпиадное задание "Футбольный мяч"

мяч в сборе/
мяч в сборе/камера/
мяч в сборе/камера/боковинка.m3d
мяч в сборе/камера/верхняя часть.m3d
мяч в сборе/камера/камера.a3d
мяч в сборе/камера/нижняя часть.m3d
мяч в сборе/камера/нипель.m3d
мяч в сборе/мяч.a3d
мяч в сборе/покрышка/
мяч в сборе/покрышка/низ — копия.m3d
мяч в сборе/покрышка/низ.m3d
мяч в сборе/покрышка12.m3d
мяч в сборе/прокладка.m3d
